概述
MAX96707為小尺寸串行器，采用4mm × 4mm TQFN封裝，特別適合汽車攝像應用。高帶寬模式下，對于12位線性或組合HDR數據字節，并行時鐘最大為116MHz。

嵌入式通道在I2C模式下工作在9.6kbps至1Mbps，允許設置串行器、解串器(SerDes)和攝像寄存器，與視頻定時無關。

為驅動較長電纜，IC具有可編程預加重/預減重。串行輸出提供可編程擴頻。串行輸出滿足ISO 10605和IEC 61000-4-2 ESD標準。電源電壓范圍為1.7V至1.9V。

MAX96707采用24引腳TQFN封裝，引腳間距為0.5mm，工作在-40°C至+115°C溫度范圍。
數據表：*附件：MAX96707 14位GMSL串行器，帶高抗擾性 高帶寬模式和同軸 STP電纜驅動技術手冊.pdf

應用

• 汽車攝像應用

特性

• 理想用于攝像系統
  • 支持低成本50Ω 同軸(100Ω STP)電纜
  • 視頻/控制數據檢錯
  • 高抗擾性模式，支持可靠的控制通道EMC容限
  • 檢測到錯誤時重發控制數據
  • 同類中最佳供電電流：88mA (最大)
  • 預加重/預減重，全速模式下電纜可長達15m
  • 24引腳(4mm x 4mm)、TQFN封裝，引腳間距為0.5mm
• 高速數據串行化，支持百萬像素攝像頭
  • 串行碼率高達1.74Gbps
  • 12.5MHz至87MHz × 12位 + H/V數據
  • 36.66MHz至116MHz × 12位 + H/V數據(通過內部編碼)
• 多種模式，提高系統靈活性
  • I^2^C模式下9.6kbps至1Mbps控制通道(帶時鐘展寬)
  • 交叉點開關支持任意輸入位映射
  • 支持編碼VSYNC和HSYNC的模式
• 降低EMI屏蔽要求
  • 可編程輸出擴頻
  • 跟蹤并行輸入上的擴頻
  • 1.7V至1.9V I/O電源
• 用于攝像頭上電和驗證的外設功能
  • 內置PRBS發生器，用于BER測試
  • 專用GPO，用于攝像頭幀同步觸發和其他用途
  • 遠端/本地休眠模式喚醒
• 滿足AEC-Q100汽車規范
  • -40°C至+115°C工作溫度范圍
  • ±8kV接觸放電保護和±15kV氣隙放電保護，滿足IEC 61000-4-2和ISO 10605標準的ESD保護要求

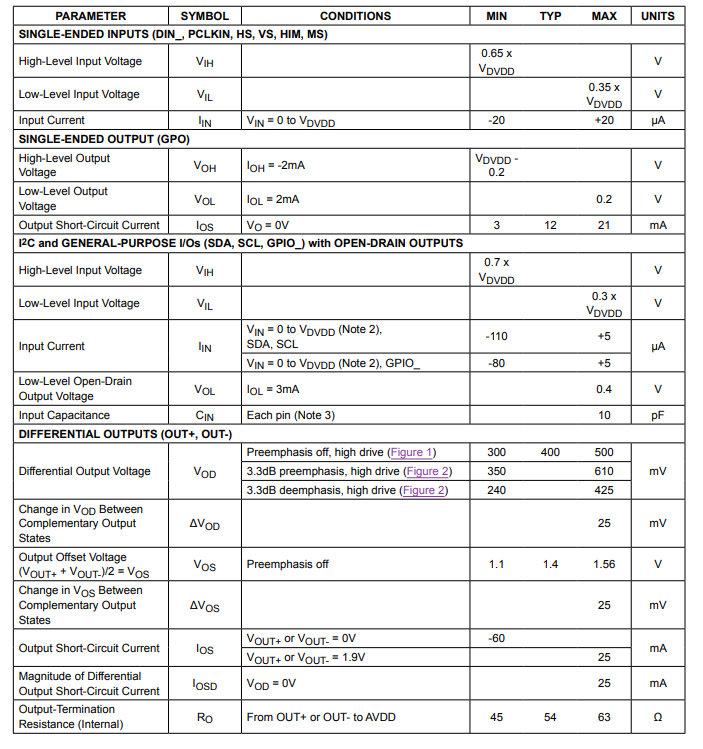

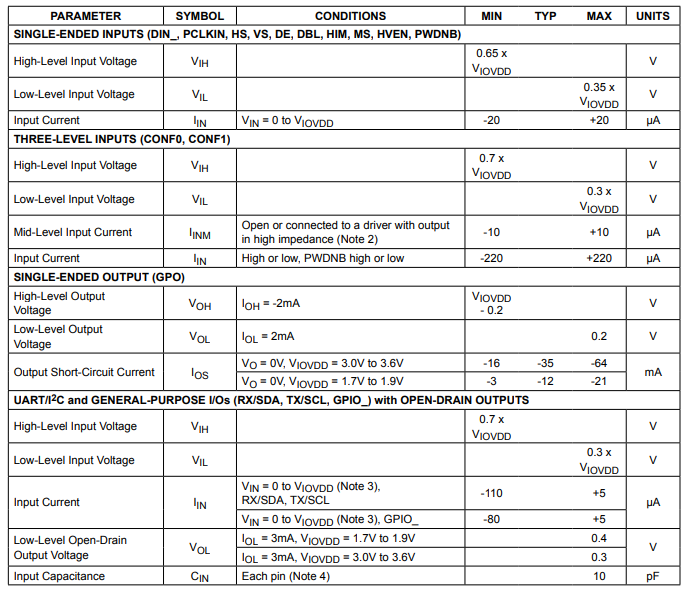

DC電氣特性

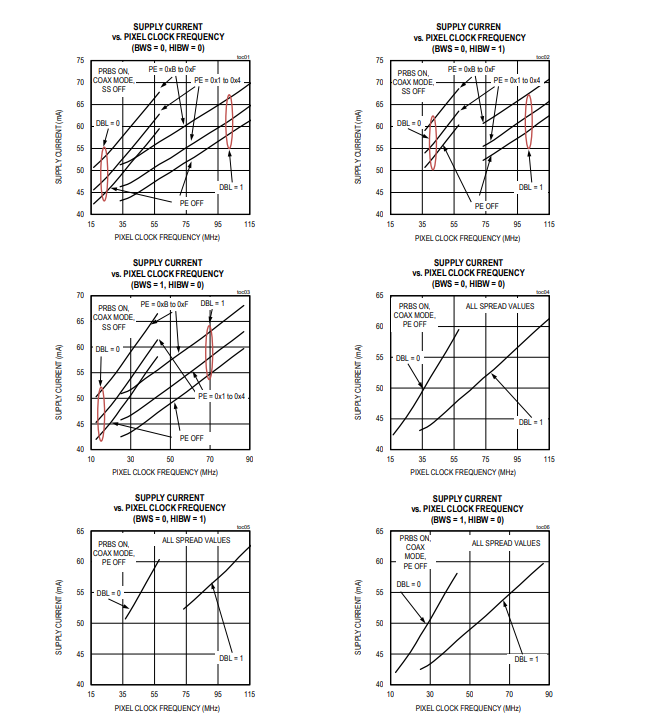

典型操作特性

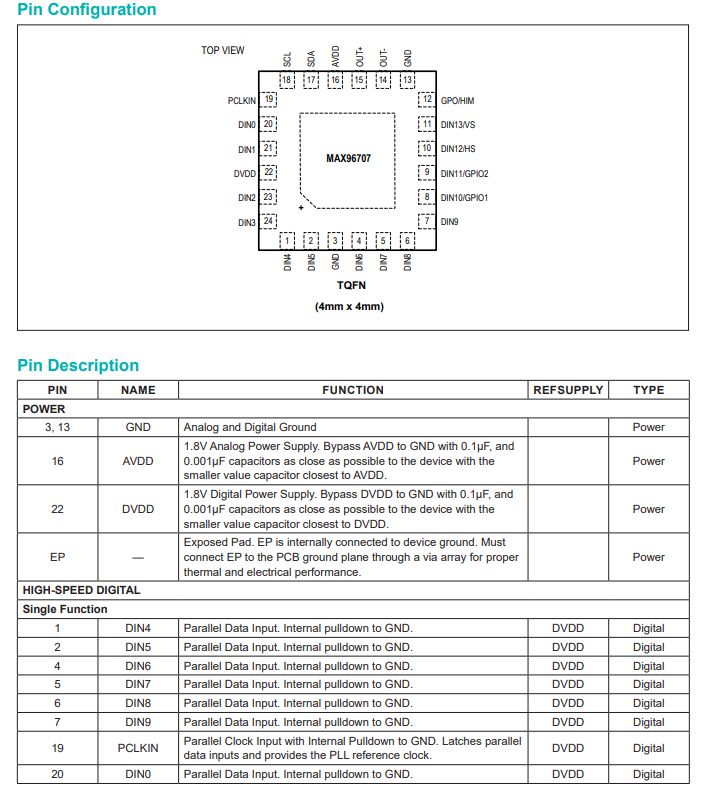

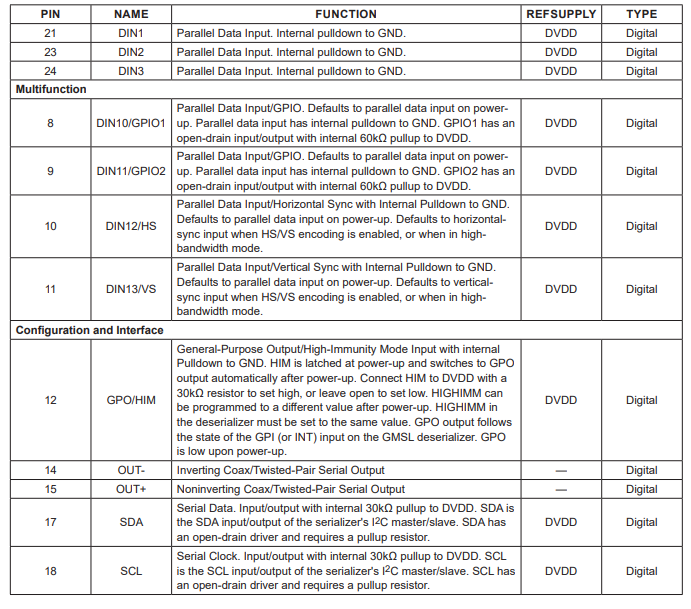

引腳配置描述

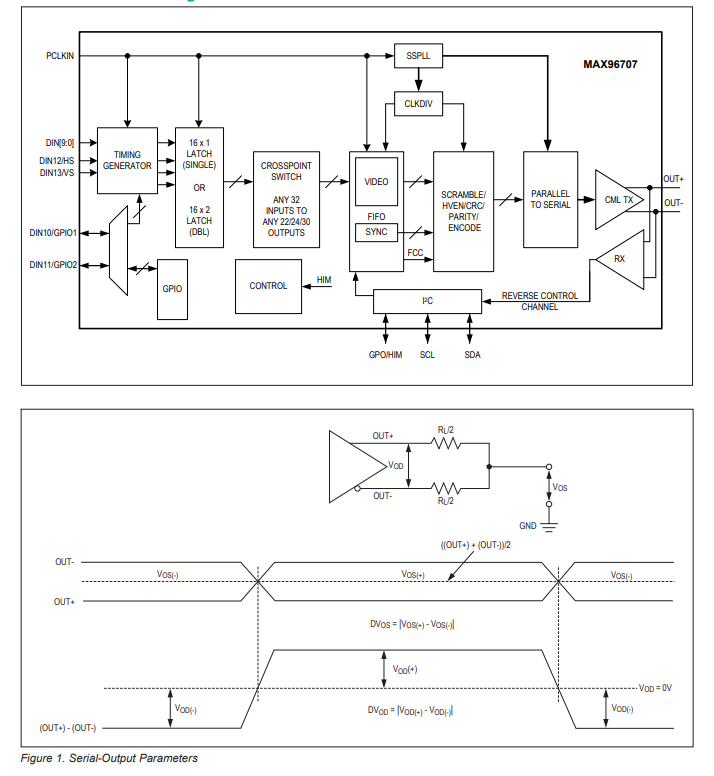

框圖

詳細說明

MAX96707是一款緊湊型設備，其特性特別適用于汽車攝像頭應用。該設備可在多種輸入寬度和字速率下運行，總串行數據速率高達1.74Gbps。高帶寬模式提供116MHz的并行時鐘速率，每12位視頻數據伴隨2位同步（HS/VS）數據。一個嵌入式9.6kbps至1Mbps的控制通道可對序列化器、解序列化器及任何連接的I2C外設進行編程。

為提升安全應用性能，該設備具備視頻和控制數據CRC保護功能。此外，控制通道反向傳輸和高抗擾模式可減少比特誤差對通信的影響。預加重功能和PRBS測試器可用于鏈路質量的系統內評估和優化。

MAX96707可在-40°C至+115°C的汽車溫度范圍內運行。

串行鏈路信令和數據格式

序列化器對輸入的并行數據進行加擾，并將其與控制數據相結合，然后對組合后的數據進行編碼，以便進行傳輸。輸出為單一比特流，比特率因總線寬度而異。解序列化器接收串行數據，并恢復時鐘信號。隨后對數據進行解序列化、解碼和去加擾，轉換為并行輸出數據和控制數據。

工作模式

GMSL設備可根據應用需求配置為多種工作模式。這些模式有助于更高效地利用串行帶寬。大多數設置是在系統設計階段確定的，并且可通過寄存器位進行配置。

視頻/配置鏈路

在正常工作狀態下，序列化器在視頻鏈路模式（SEREN = 1）下運行，視頻數據和控制數據通過串行鏈路發送。在序列化器中設置SEREN = 0可關閉視頻鏈路的串行電源，此模式要求有有效的PCLK才能運行。

當沒有PCLK時，可使用配置鏈路來設置序列化器、解序列化器和外設。設置SEREN = 0和CLINK = 1可啟用配置鏈路（SEREN = 1會強制序列化器進入視頻鏈路模式）。一旦建立了PCLK，就將視頻鏈路（SEREN = 1）開啟。

默認情況下，視頻鏈路模式需要有效的PCLK才能運行。在序列化器中設置AUTO_CLINK位為1且SEREN為1，可使設備在PCLK不存在時自動在視頻鏈路和配置鏈路之間切換。
