在便攜式電子設備快速發展的今天，鋰電池因其高能量密度、輕量化等優勢，已成為移動電源的主流選擇。然而，單節鋰電池的典型輸出電壓（3V-4.2V）往往無法滿足顯示屏、快充模塊、工業設備等更高電壓的需求，而多節鋰電池串聯應用同樣需要高效、穩定的升壓方案。

FP6295作為一款專為升壓應用設計的電流模式DC-DC轉換器，憑借其寬輸入電壓范圍（2.6V-24V）、高達24V的可調輸出以及90%以上的轉換效率，為單節或多節鋰電池供電系統提供了理想的解決方案。無論是智能穿戴設備、移動電源，還是工業級便攜工具，F(xiàn)P6295都能以緊湊的封裝和卓越的可靠性，滿足多樣化的電源需求。其內置的過流保護、過溫保護及軟啟動功能，進一步確保了系統在各種復雜工況下的穩定運行。本文將深入解析FP6295的核心特性、工作原理及典型應用。

一、FP6295引腳和參數介紹

二、典型電路圖

三、FP6295核心特點和優勢

1、寬工作電壓范圍

FP6295 的輸入電壓范圍在 2.6V - 24V 之間，這樣的設計使其能夠兼容多種電池組合供電情況。無論是低電壓的雙節電池，還是接近上限的多節電池供電，都能輕松應對。輸出電壓可調至最高 24V，滿足了不同設備對電壓的多樣化需求，極大地拓展了產品的應用邊界。

2、高效能 MOSFET

內置的 20mΩ/10A/29V MOSFET 是 FP6295 的一大亮點。低導通電阻有效降低了在電流傳輸過程中的損耗，減少了能量浪費，從而提升了整體的轉換效率。高電流和耐壓能力，使其在處理大功率負載時也能穩定工作，為設備提供持續、可靠的電力支持。

3、精準控制與保護

1.2V ±2% 的基準電壓，確保了輸出電壓的高度穩定性，即使在復雜的用電環境下，也能維持輸出電壓的精準。

可調過流保護功能，范圍在 2A - 10A 之間，通過外置電阻即可輕松調節，能夠根據不同負載需求靈活設置保護閾值，有效避免因過流導致的設備損壞。

過溫保護機制在芯片溫度過高時自動啟動，關斷設備，防止因過熱引發的故障，全方位保障芯片安全。軟啟動功能的加入，有效減少了浪涌電流對系統的沖擊，延長了設備的使用壽命。

4、低功耗設計

在關機模式下，F(xiàn)P6295 的最大耗流僅為 3μA，這種極低的功耗表現，對于依賴電池供電的設備來說至關重要，能夠顯著延長電池的續航時間，提升設備的使用便利性。

5、固定工作頻率

250kHz 的固定開關頻率，不僅優化了 EMI（電磁干擾）性能，減少了對周邊電子設備的干擾，還簡化了外圍電路設計，降低了開發成本和設計難度，提高了產品的市場競爭力。

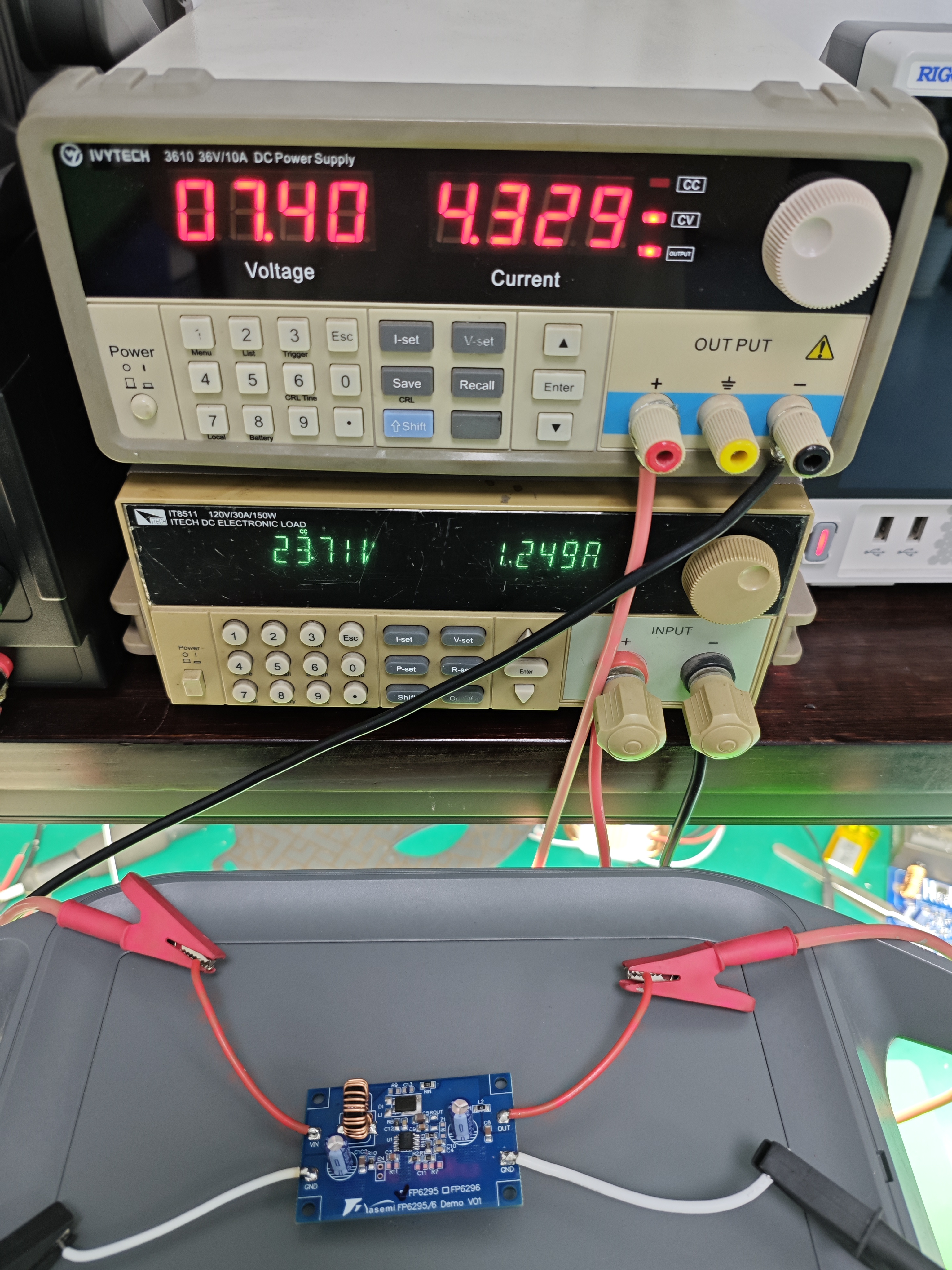

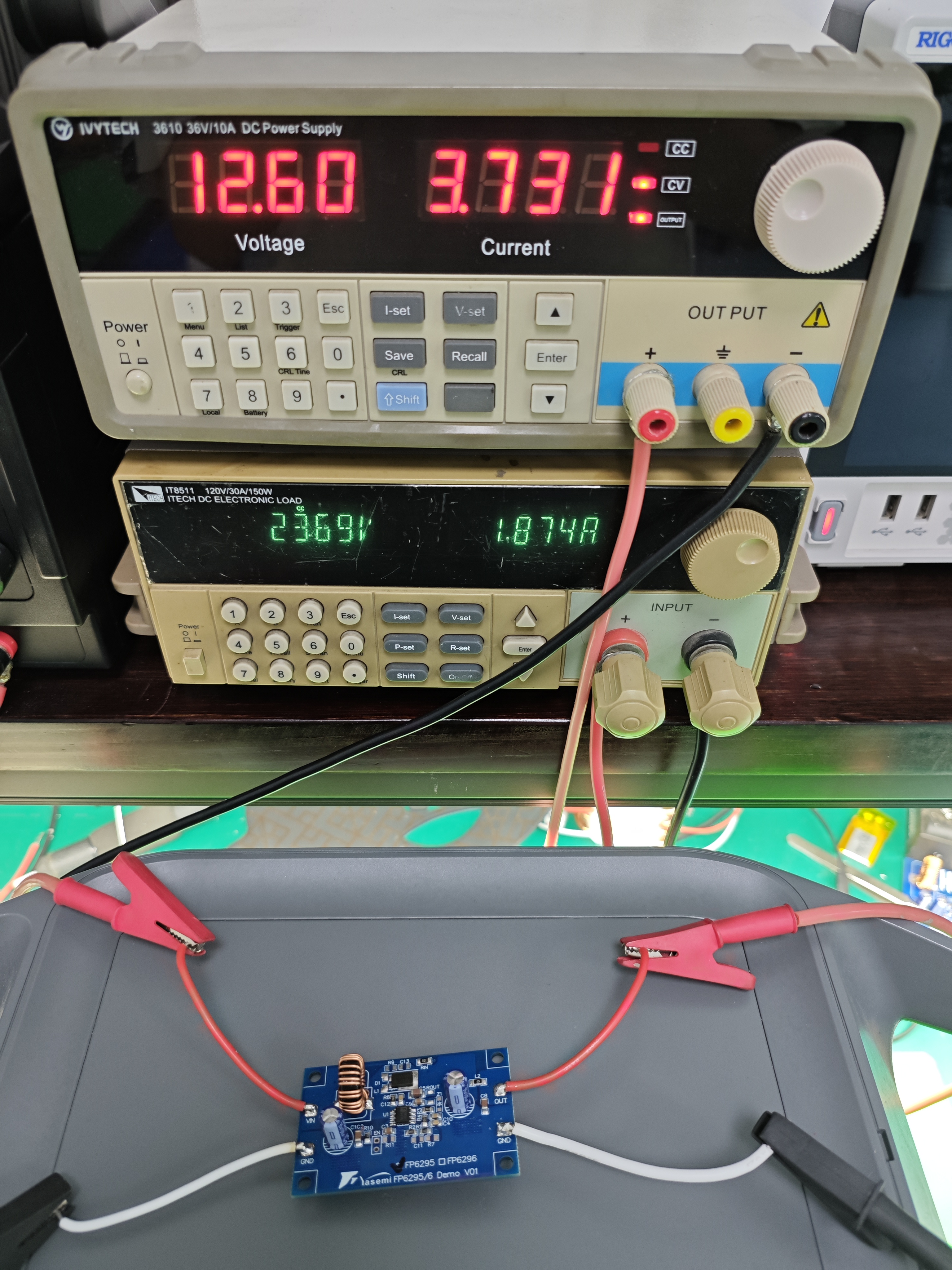

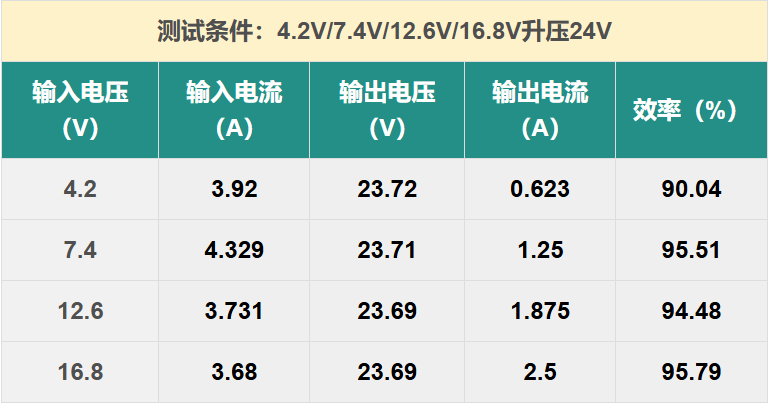

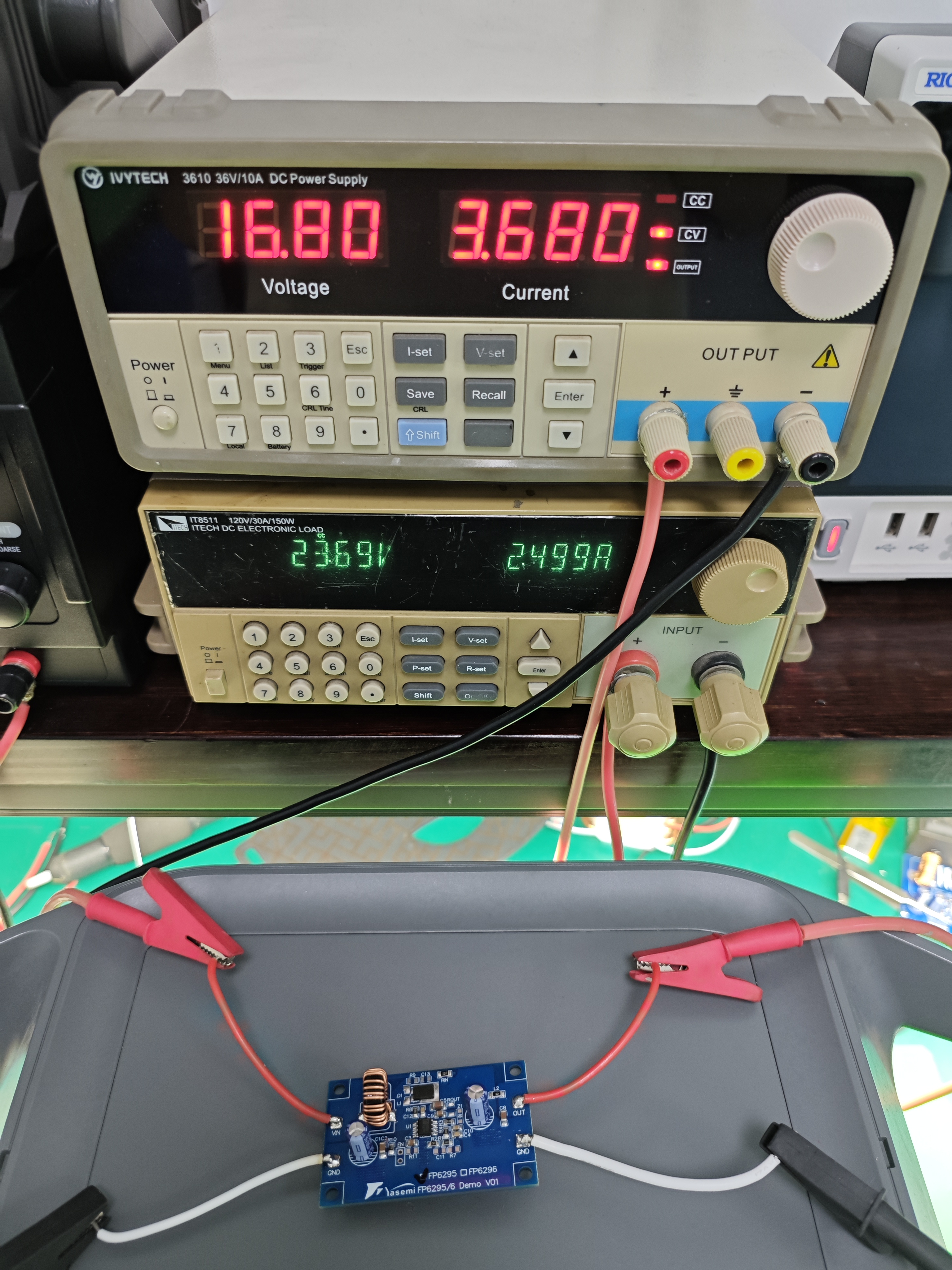

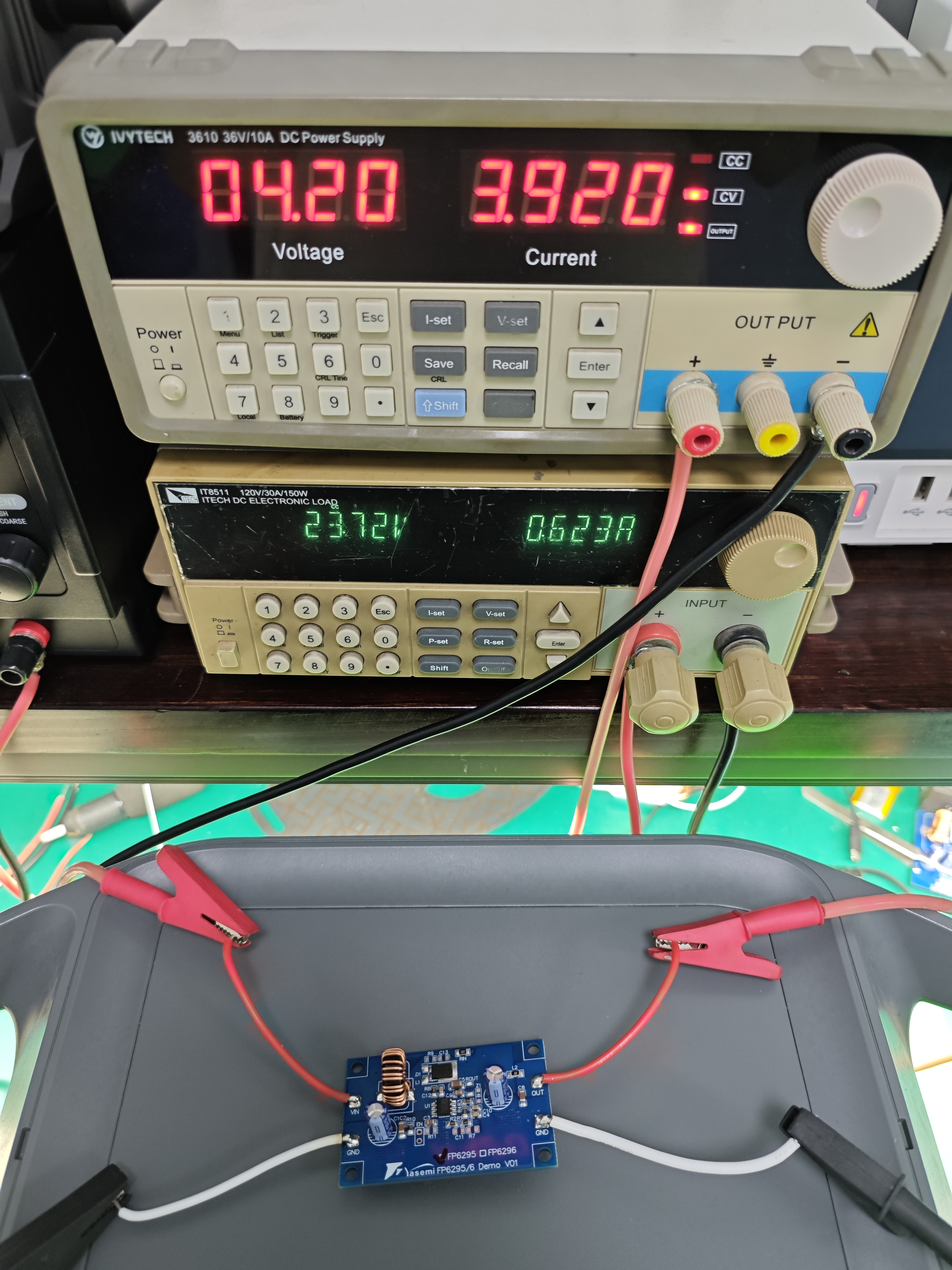

四、FP6295升壓24V測試

五、應用場景

· 適配芯片：FP6295

· 產品案例：

①美容儀/射頻儀：集成度高，優化設計體積，體現便攜式設計。

②伸縮風扇/UPS不間斷電源：內置 20mΩ MOSFET，轉換效率高，減少能量損耗，延長續航。

六、總結

在鋰電池供電設備中，F(xiàn)P6295支持5-24V輸入和24V輸出，啟動電壓為2.6V,內置20mΩ MOSFET，滿足單節鋰電池升壓范圍，同時匹配多節鋰電的中高壓需求。FP6295以其優異的升壓性能和多重保護機制，為鋰電池供電設備提供了簡單可靠的電源解決方案。通過合理選配外圍元件，工程師可以輕松實現從3V到24V的靈活電壓轉換，滿足各類便攜設備的供電需求。這款高集成度IC的出現，顯著簡化了鋰電池升壓電路的設計難度，為移動電子產品的電源設計提供了更優選擇。
