TPS206x 配電開關適用于可能遇到重電容負載和短路的應用。該器件集成了 70mΩ N 溝道 MOSFET 功率開關，適用于需要在單個封裝中集成多個功率開關的配電系統。每個開關都由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7V 的電源下工作。
*附件：tps2066.pdf

特性

• 70mΩ 高側 MOSFET
• 1A 連續電流
• 熱保護和短路保護
• 精確的電流限制（最小 1.1A，最大 1.9A）
• 工作范圍：2.7V 至 5.5V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （ OC）
• 通電期間無 OC 毛刺
• 1μA 最大待機電源電流
• 雙向開關
• 環境溫度范圍：-40°C 至 85°C
• 內置軟啟動

參數

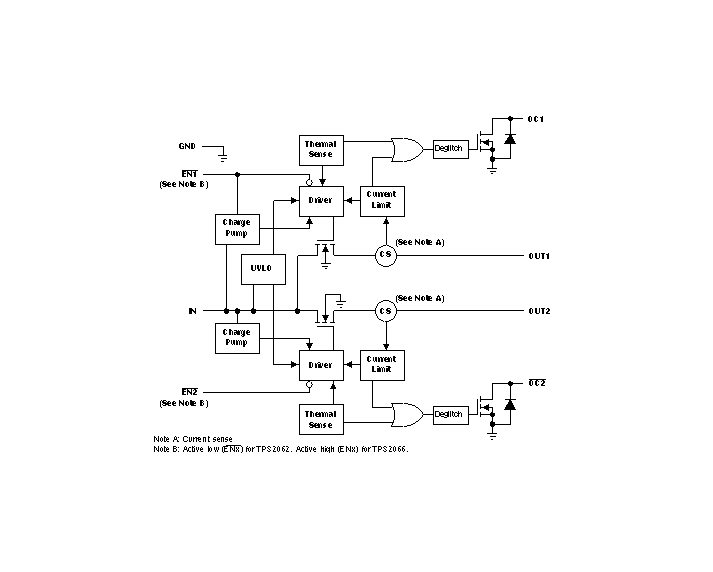

方框圖

1. 產品概述

TPS2066是一款限流型電源分配開關，適用于需要處理重電容負載和短路的應用場景。該設備集成了70m?的N通道MOSFET功率開關，具備熱保護和短路保護功能，并提供多個使能輸入以控制多個開關。

2. 主要特性

• ?高側MOSFET?：70m?
• ?連續電流?：1A
• ?熱保護和短路保護?
• ?準確電流限制?：1.1A至1.9A
• ?工作范圍?：2.7V至5.5V
• ?典型上升時間?：0.6ms
• ?欠壓鎖定?
• ?去抖動故障報告?
• ?最大待機供電電流?：1μA
• ?雙向開關?
• ?環境溫度范圍?：-40°C至85°C
• ?內置軟啟動?
• ?UL認證?：文件編號E169910

3. 封裝與尺寸

TPS2066提供多種封裝選項，如SOIC和HVSSOP封裝，具體尺寸和封裝信息請參考數據表。

4. 功能描述

4.1 電源開關

• 采用N通道MOSFET，具有低導通電阻，配置為高側開關。
• 禁用時防止電流反向流動。

4.2 電荷泵

• 提供門極驅動電壓，控制開關的上升和下降時間，減少切換時的電流涌浪。
• 無需外部組件，支持低至2.7V的電源操作。

4.3 驅動電路

• 控制MOSFET的門極電壓，限制電流涌浪并減少電磁干擾。

4.4 使能輸入

• 通過邏輯使能輸入控制電源開關的開啟和關閉。對于TPS2066，使能輸入為低電平有效。

4.5 電流感應

• 使用感測FET監測負載電流，在過載或短路時限制輸出電流。

4.6 過流保護

• 當檢測到過流條件時，設備進入恒流模式，輸出電流被限制在安全水平。
• 提供兩種電流限制配置文件：具有過流跳閘閾值和短路輸出電流閾值的峰值電流限制，以及僅具有短路輸出電流閾值的平坦電流限制。

4.7 熱感應

• 監測開關的工作溫度，在過流或短路導致結溫升高時關閉開關，防止損壞。

4.8 欠壓鎖定

• 輸入電壓低于閾值時自動關閉開關，防止在低電壓條件下工作。

5. 應用與實現

• 提供了在USB應用、熱插拔應用等場景下的詳細設計指南和布局建議。
• 討論了電源供應考慮、過流響應、功率耗散和結溫計算、熱保護、欠壓鎖定等關鍵設計要點。
