TPS204xB/TPS2055B 配電開關適用于可能遇到重電容負載和短路的應用。這些器件集成了 70 米 N 溝道 MOSFET 電源開關，適用于需要在單個封裝中集成多個電源開關的配電系統。每個開關由一個邏輯使能輸入控制。柵極驅動由內部電荷泵提供，旨在控制電源開關的上升時間和下降時間，以最大限度地減少開關期間的電流浪涌。該電荷泵無需外部元件，并允許在低至 2.7 V 的電源下工作。
*附件：tps2047b.pdf

當輸出負載超過限流閾值或出現短路時，該器件通過切換到恒流模式，將過流 （OCx） 邏輯輸出拉低，將輸出電流限制在安全水平。當持續的嚴重過載和短路增加開關中的功率耗散，導致結溫升高時，熱保護電路會關閉開關以防止損壞。一旦器件充分冷卻，就會自動從熱關斷中恢復。內部電路確保開關保持關閉狀態，直到出現有效的輸入電壓。該配電開關設計為將電流限制通常設置為 0.5 A。

特性

• 70 m 高壓側 MOSFET
• 250mA 連續電流
• 熱保護和短路保護
• 精確電流限制（最小 0.3 A，最大 0.7 A）
• 工作范圍：2.7 V 至 5.5 V
• 0.6ms 典型上升時間
• 欠壓鎖定
• 抗毛刺故障報告 （OC)
• 上電期間無 OC 毛刺
• 最大待機電源電流：1μA（單通道和雙通道）或 2μA（三通道）
• 雙向開關
• 環境溫度范圍：-40°C 至 85°C
• ESD 保護
• UL 待定
• 應用
  • 重電容負載
  • 短路保護

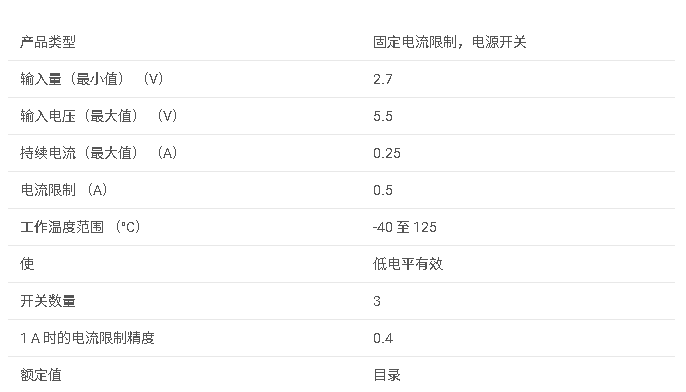

參數

1. 產品概述

TPS2047B是一款高性能的電流限制型電源分配開關，設計用于處理重電容負載和短路情況。它集成了多個70mΩ的N通道MOSFET，適用于需要多個電源開關的電源分配系統。

2. 主要特性

• ?多通道輸出?：支持多達三個獨立的電源輸出通道。
• ?電流限制?：提供0.3A至0.7A的準確電流限制，保護系統免受過流損害。
• ?寬操作電壓范圍?：支持2.7V至5.5V的輸入電壓范圍，適應多種電源環境。
• ?快速響應?：典型上升時間為0.6ms，有助于減少開關時的電流沖擊。
• ?多重保護?：包括熱保護、短路保護和欠壓鎖定（UVLO），確保設備穩定運行。
• ?低待機電流?：最大待機供電電流為2μA（三通道），降低系統功耗。
• ?去抖動故障報告?：過電流（OC）輸出具有去抖動功能，減少誤報。
• ?雙向開關?：支持電流的雙向流動，增加應用的靈活性。
• ?環境適應性?：可在-40°C至85°C的溫度范圍內正常工作。

3. 功能模塊

• ?電源開關?：由N通道MOSFET構成，每個通道獨立控制。
• ?電荷泵?：提供內部電源以驅動MOSFET，無需外部組件。
• ?驅動電路?：優化開關時間，減少電磁干擾（EMI）。
• ?使能輸入?：通過邏輯信號控制各通道的通斷。
• ?電流感應?：實時監測負載電流，并在必要時切換到恒流模式。
• ?熱傳感?：監測設備溫度，防止過熱損壞。
• ?欠壓鎖定?：當輸入電壓低于設定閾值時，自動關閉電源開關。

4. 應用領域

• ?多端口USB集線器?：為多個USB設備提供獨立的電源分配和保護。
• ?復雜電源管理系統?：在需要精確電流控制和多重保護的電源分配系統中使用。
• ?工業控制設備?：確保在惡劣環境條件下的穩定運行和過流保護。

5. 封裝與尺寸

TPS2047B提供SOIC封裝選項，具體封裝尺寸和引腳配置請參考數據手冊。

6. 設計考慮

• ?電源去耦?：在輸入和地之間放置旁路電容器，減少電源噪聲和干擾。
• ?熱設計?：考慮封裝的熱阻和系統的散熱條件，確保設備在允許的溫度范圍內工作。
• ?負載匹配?：根據實際應用需求，合理配置負載，避免過流情況的發生。

7. 注意事項

• 嚴格遵守數據手冊中規定的絕對最大額定值和推薦操作條件。
• 避免在超出設備規格的環境條件下使用TPS2047B。
• 在處理敏感電子元件時，采取適當的靜電放電（ESD）防護措施。
