家庭儲能系統通常包括幾個關鍵組件：電池儲能系統、能量管理系統（EMS）、充電設備、以及可能的太陽能光伏板

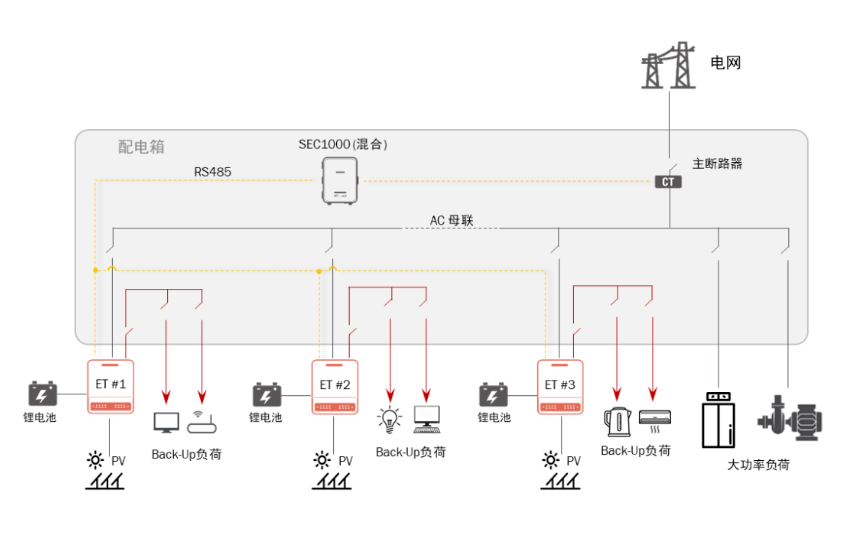

住宅、別墅、陽光房，突出負載監控和設置的方案示意圖

適用于國內別墅的應用場景

通用模式下負載優先消耗光伏的電，其次是電池，最后是電網；

光伏的電是優先供給負載，滿足使用的情況下余電給電池充電，最后有富裕的電量會反饋到電網；

備用模式下，儲能電池的電僅在電網斷電情況下使用；

經濟模式下，可設置充放電時間，夜間給電池充電，白天放出

需要注意的是，設備的back-up輸出端不支持接入電源；電表和CT的安裝位置需要注意，CT的方向始終指向電網，它在系統中位置決定了整個負載的大小。

工商業儲能系統

“奧偉斯科技”

工商業儲能系統方案通常更為復雜，涉及更大的能量容量和更高的技術要求。這些系統主要用于降低能源成本、提高能源效率和增強電力供應的可靠性。

工商儲-分布式逆變方案

電池簇→變流器→交流匯流箱→升壓變壓器

分布式逆變方案負責將直流（DC）電源（如太陽能光伏板或電池）轉換為交流（AC）電源，以供商業設施使用或反饋到電網。

每個電池簇單獨與一個儲能變流器串聯，多個儲能變流器在交流母線側進行并聯，

不在直流側并聯。這種方案優點是可以解決電池簇間的環流問題，每個簇可以單獨管理或者故障隔離，缺點是因為變流器數量較多，對系統的穩定性和可靠性要求較高。

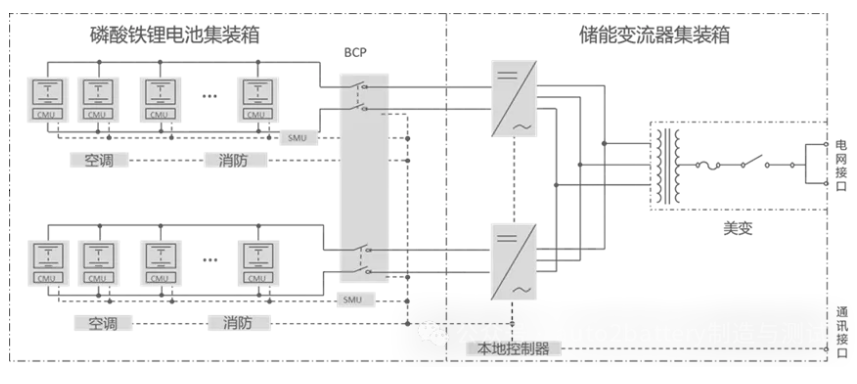

工商儲-集中式逆變方案

電池簇→直流匯流箱→集中式變流器→升壓變壓器

集中式逆變器方案通常涉及將多個直流（DC）電源，方案適用于大型工商業設施

電池簇直接在直流側的母線并聯，直流電匯流后通過儲能變流器轉換成交流，是目前應用較廣的一種技術國內市場占用率在90%

優點是控制簡單

缺點是電池簇之間電壓不一致時會產生環流。

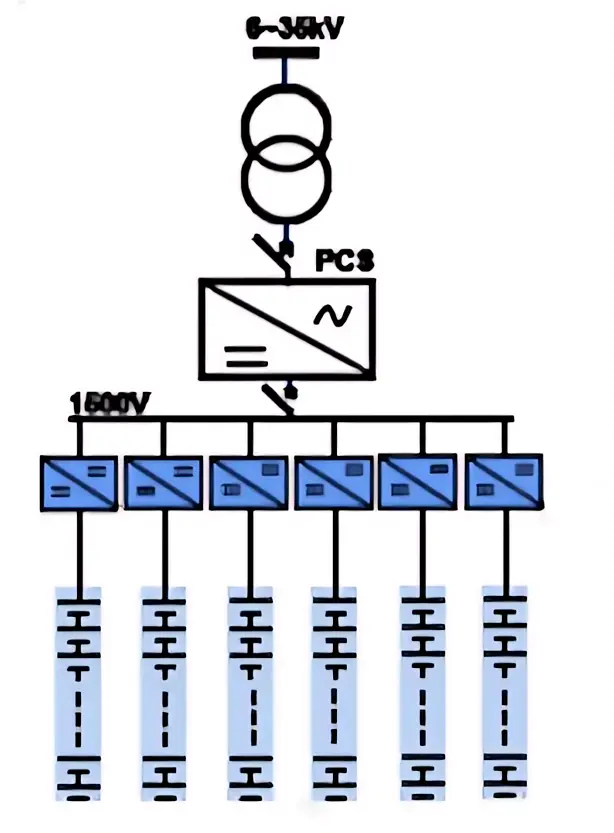

工商儲-集散式逆變方案

電池簇→DC/DC→變流器→交流匯流箱→升壓變壓器

集散式逆變器方案，也稱為模塊化逆變器方案，是工商業儲能系統中的一種設計，它結合了集中式逆變器和分布式逆變器的優點。在集散式方案中，多個較小的逆變器（模塊）被用來管理一部分儲能系統或光伏陣列

每個電池簇經過直流變壓器(DC/DC)變成一致的電壓以后在直流側進行并聯，直流電匯流后通過儲能變流器轉換成交流。優點是可以解決電池簇間因電壓不一樣會產生環流的問題。缺點是增加了DC/DC元件，也有能量損耗。且單一逆變器或電池簇故障，需要逆變器停機維護。單個變流器故障會影響整個儲能系統。

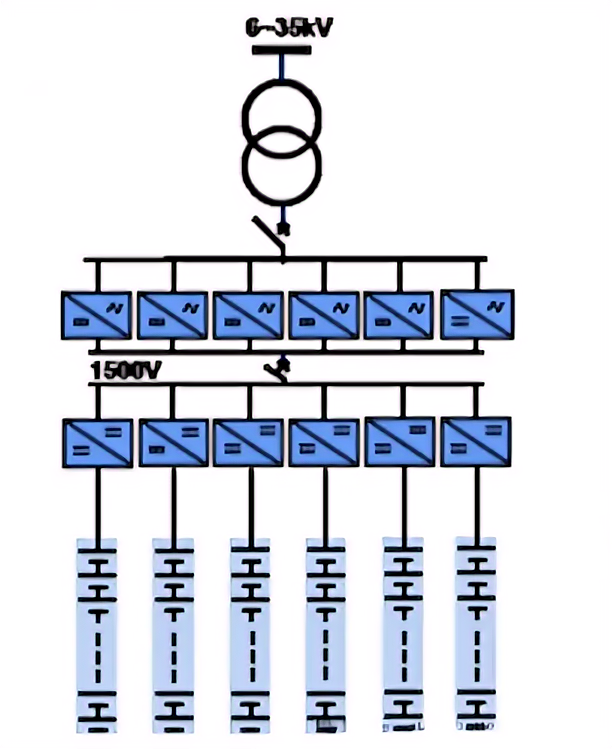

工商儲-組串式逆變器方案

電池簇→DC/DC→多個變流器→交流匯流箱→升壓變壓器

組串式逆變器方案是工商業儲能系統中的一種常見設計，特別是在結合太陽能光伏發電的應用中。涉及將多個光伏組串（即一系列串聯的光伏板）連接到各自的逆變器上。每個逆變器負責將直流（DC）電轉換為交流（AC）電

和集散式類似，區別在于直流電匯流后通過多個容量較小的變流器轉換成交流，而

不是通過一個容量較大的變流器進行變流。優點是單個變流器故障不會影響整個儲能系統。
