概述
ADM3052是一款隔離式控制器區域網絡(CAN)物理層收發器，集成V+線性調節器，符合ISO 11898標準。 該器件采用ADI公司的 iCoupler^? ^技術，將三通道隔離器、CAN收發器和LDO調節器集成于單封裝中。邏輯側VDD1上的3.3V或5V單電源與總線側V+上的24V單電源隔離。

ADM3052在CAN協議控制器與物理層總線之間創建一個隔離接口。它能以最高1Mbps的數據速率工作。

該器件的總線引腳（V+、V?、CANH和CANL）集成有接線錯誤保護功能。

該器件具有限流和熱關斷特性，可防止發生輸出短路以及總線短接至地或電源引腳的情況。額定溫度范圍為工業溫度范圍，提供16引腳、寬體SOIC封裝。
數據表：*附件：ADM3052隔離式CAN收發器，集成高壓、總線側線性調節器技術手冊.pdf

應用

• CAN 數據總線
• 工業現場網絡
• DeviceNet 應用

特性

• 5 kV rms 隔離式CAN收發器
• 集成V+線性調節器
• 總線側由V+和V?供電
• 工作電壓（V+）：11 V至25 V
• 工作電壓(V DD1 ：5V或3.3V
• 符合ISO 11898標準
• 最高1Mbps 高速數據傳輸率
• 總線引腳提供短路保護
• 集成總線接線錯誤保護
• 無電節點不干擾總線
• 總線支持110個或更多節點

框圖

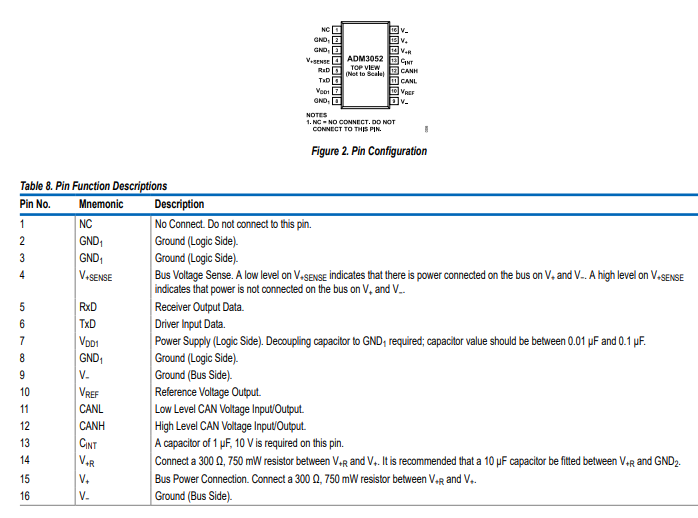

引腳配置描述

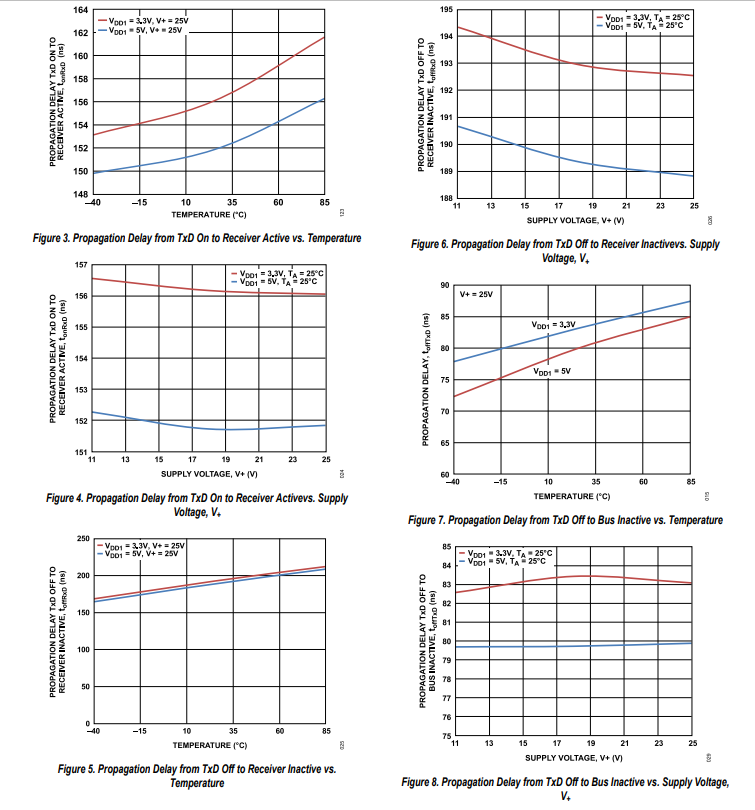

典型性能特征

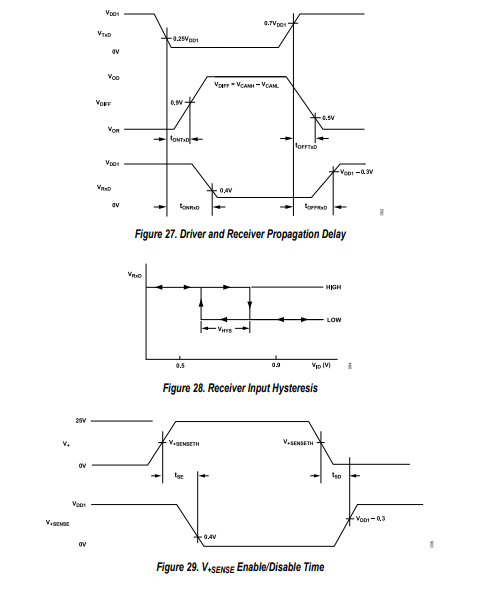

開關特性

應用信息

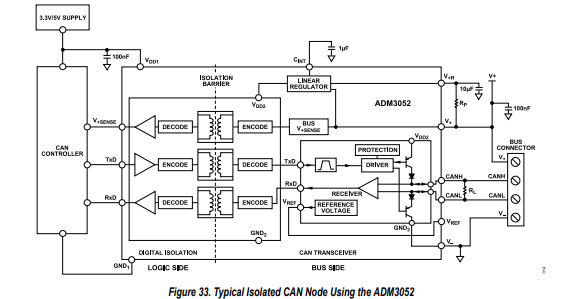

典型應用

DeviceNet?與ADM3052 CAN收發器

DeviceNet是一種數字式多點網絡，用于連接執行器、傳感器以及各類工業自動化系統。DeviceNet由開放式DeviceNet供應商協會（ODVA）管理，并被全球眾多國際標準機構和提供DeviceNet相關產品的公司所認可。

通信與信息協議（CIP?）是在兩個設備之間傳輸自動化數據的通信協議。DeviceNet是CIP?（用于網絡上層）和CAN物理層（用于數據鏈路層）的結合。DeviceNet允許單個網絡上最多有64個節點，節點地址范圍從0到63 。DeviceNet支持125 kbps、250 kbps和500 kbps的數據速率，并支持控制器和外設之間以及點對點的通信。ADM3052可用作DeviceNet實現中的CAN物理層收發器。有關CAN實現指南，請參考AN - 1123應用筆記。

DeviceNet支持設備的隔離和非隔離物理層設計。隔離設計選項允許外部供電設備（例如，交流驅動啟動器和電磁閥）共享總線電纜。DeviceNet要求支持11 V直流到25 V直流的標準工業電壓范圍。ADM3052采用ADI公司的iCoupler技術，將三通道隔離器、CAN收發器和線性穩壓器集成在一個封裝中。隔離電源通過總線提供給ADM3052的總線側，電壓為隔離的24V 。

內部穩壓器為CAN收發器內部提供所需的5V電源。ADM3052的邏輯側需要3.3V或5V電源。
