概述
ADM3054是一款5 kV rms信號隔離控制器局域網（CAN）物理層收發器，符合ISO 11898標準。

該器件采用ADI公司的 iCoupler?技術，將三通道隔離器和CAN收發器集成于單封裝中。器件邏輯端采用 VDD1 上的3.3 V或5 V單電源供電，總線端則采用 VDD2 上的5 V單電源供電。總線端(V DD2 )失電狀況可以通過集成的VDD2SENSE 信號檢測。

ADM3054在CAN協議控制器與物理層總線之間創建一個隔離接口，它能以最高1Mbps的數據速率工作。

該器件的總線引腳（CANH和CANL）集成有保護功能，防止短接到24 V系統中的電源或地。

該器件具有限流和熱關斷特性，可防止發生輸出短路以及總線短接至地或電源引腳的情況。額定溫度范圍為工業溫度范圍，提供16引腳、寬體SOIC封裝。
數據表：*附件：ADM3054 5 kV rms信號隔離高速CAN收發器，集成總線保護技術手冊.pdf

應用

• CAN數據總線
• 工業現場網絡

特性

• 5 kV rms信號隔離式CAN收發器
• 工作電壓(V DD1 )：5 V或3.3 V
• 工作電壓(V DD2 )：5 V
• VDD2SENSE 用于檢測 VDD2是否失電
• 符合ISO 11898標準
• 數據速率可高達1 Mbps
• CANH和CANL集成有短路保護功能，防止短接到24 V系統中的電源或地
• 無電節點不干擾總線
• 總線支持110個或更多節點
• 熱關斷保護
• 高共模瞬變抗擾度： >25 kV/μs
• 安全和法規認證
  • UL認證
    • 1分鐘5000 V rms，符合UL 1577
  • 符合VDE標準證書
    • DIN V VDE V 0884-10 (VDE V 0884-10)：2006-12
    • VIORM = 846 V峰值
• 工業溫度范圍：?40°C至+125°C
• 16引腳寬體SOIC封裝
• 通過汽車應用認證

框圖

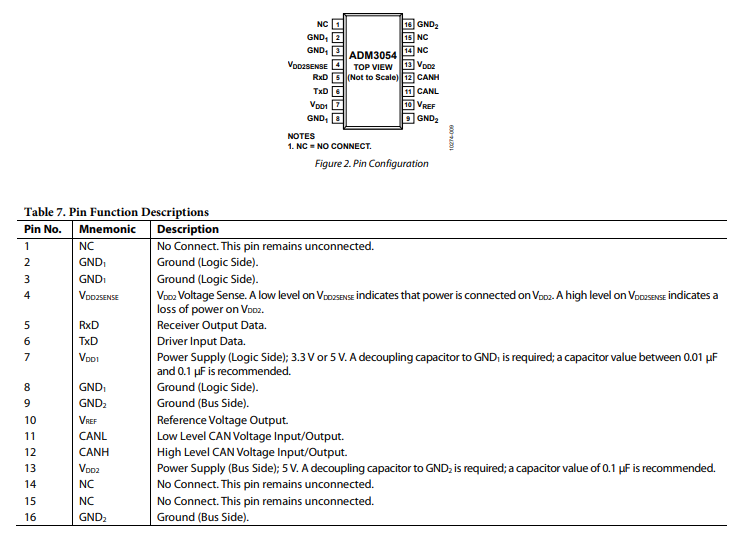

引腳配置描述

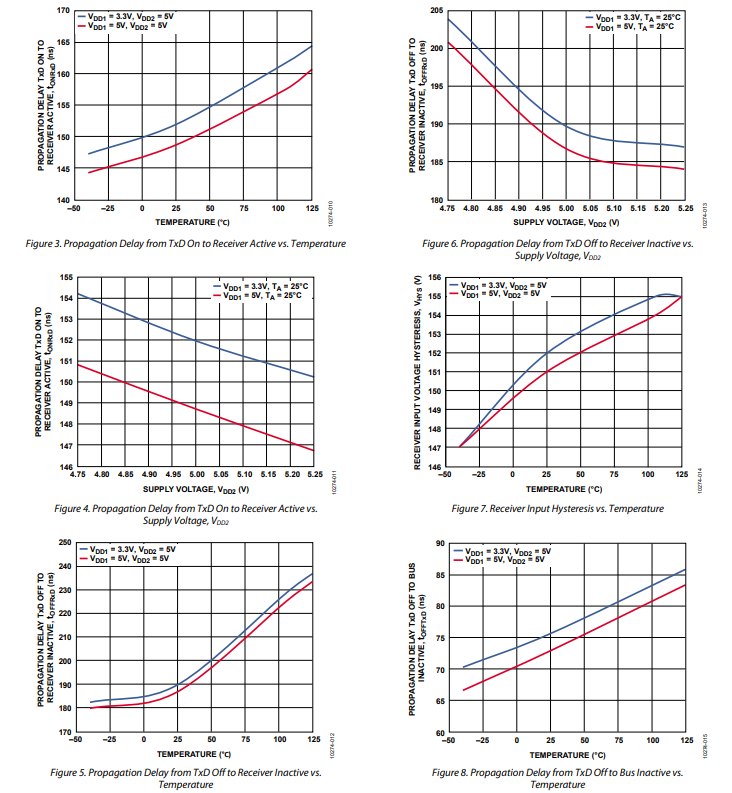

典型性能特征

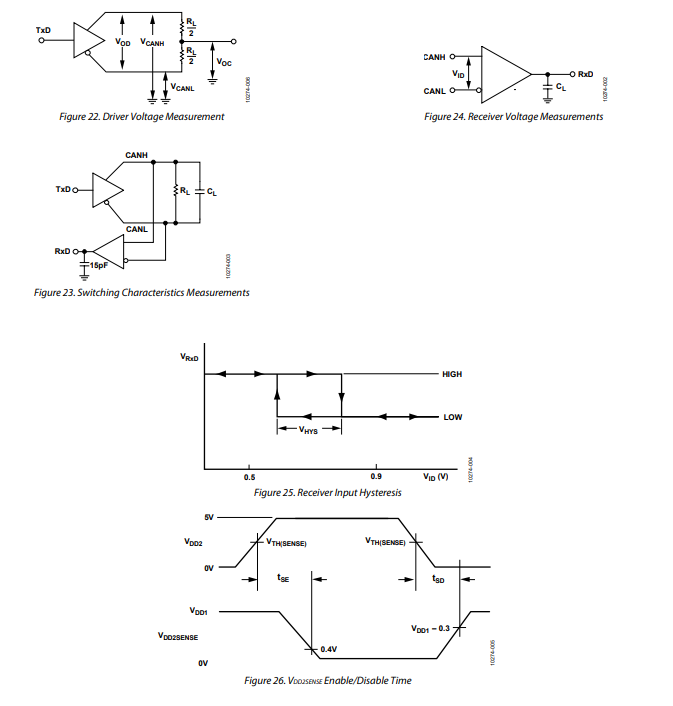

測試電路和開關特性

工作原理

CAN收發器工作原理

CAN總線有兩種狀態：顯性狀態和隱性狀態。當CANH與CANL之間的差分電壓大于0.9V時，總線處于顯性狀態；當CANH與CANL之間的差分電壓小于0.5V時，總線處于隱性狀態。在總線處于顯性狀態期間，CANH引腳為高電平，CANL引腳為低電平。在總線處于隱性狀態期間，CANH和CANL引腳均處于高阻態。

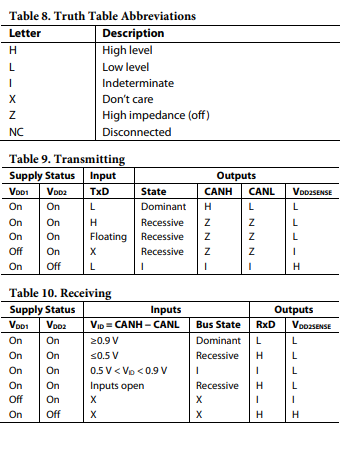

當TXD上出現邏輯低電平時，驅動器將CANH拉高、CANL拉低（顯性狀態）；當TXD上出現邏輯高電平時，驅動器輸出處于高阻態（隱性狀態）。驅動器輸出狀態見表9。

當總線處于顯性狀態時，接收器輸出為低電平；當總線處于隱性狀態時，接收器輸出為高電平。如果CANH和CANL之間的差分電壓在0.5V到0.9V之間，總線狀態不確定，接收器輸出可能為高電平或低電平。給定輸入下的接收器輸出狀態見表10。

熱關斷

ADM3054包含熱關斷電路，可在故障條件下保護器件免受過度功耗影響。短路至驅動器輸出會導致高電流，這是一種故障情況。熱感應電路檢測到溫度升高，并在結溫達到150°C（典型值）時禁用驅動器輸出。該電路設計為在器件冷卻至140°C（典型值）時重新啟用驅動器輸出。
