一、項目背景

隨著全球?qū)η鍧嵞茉葱枨蟮牟粩嘣黾樱L(fēng)能作為可再生資源之一，其開發與利用受到了廣泛關注。在風力發電領域，為了提高發電效率、保障風電場的穩定運行，需要對風力發電機組的各種參數進行實時監測與控制，這就涉及到不同設備之間的通信問題。某風電場采用了多種設備，其中PLC選用支持Ethernet/IP協議的ABLogix系列PLC，變頻器則選用了支持MODBUSTCP協議的施耐德Altivar系列變頻器，但由于兩者Profinet轉MODBUS TCP協議轉換網關協議不同，無法直接通信，因此引入了遠創智控，以實現設備間的數據交互，保障風電場的智能化管理與高效運行。

二、設備選型

·PLC：ABLogix系列PLC，其支持Ethernet/IP協議，具有強大的控制功能和穩定性，能夠滿足風電場對數據采集、邏輯控制等多方面的需求，適用于工業環境下的各種復雜應用，為風電場的自動化運行提供了可靠的控制核心。

·變頻器：施耐德Altivar系列變頻器，支持MODBUSTCP協議，可實現對風力發電機組電機的精確調速和控制，保障風機在不同風速下的穩定運行，提高發電效率，同時具備良好的性能和可靠性，在風電行業中有著廣泛的應用。

·協議轉換網關：MODBUS TCP轉Profinet協議轉換網關，該網關在Profinet側作為從站，在Modbus側既可以作為主站又可以作為從站，可實現Profinet與ModbusTCP協議的相互轉換。其采用工業級設計，具備高可靠性和穩定性，能夠適應風電場惡劣的工作環境，確保數據傳輸?shù)臏蚀_性和及時性。

三、系統架構設計

整個系統架構主要由三部分組成：風力發電機組現場設備層、協議轉換層以及控制監控層。

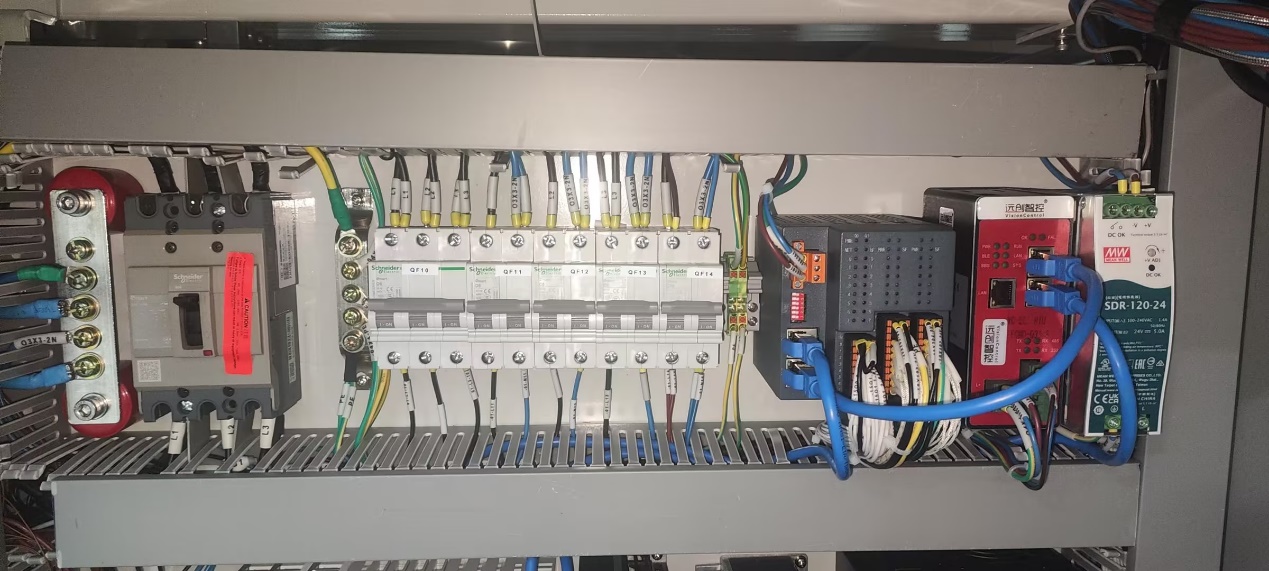

·現場設備層：包括施耐德Altivar系列變頻器等設備，這些設備通過工業以太網連接到Profinet轉MODBUS TCP協議轉換網關的MODBUSTCP側，負責執行具體的生產操作，如風機電機的驅動等。

·協議轉換層：MODBUS TCP轉Profinet協議轉換網關作為核心設備，其Profinet側連接到ABLogix系列PLC的Ethernet/IP網絡，將MODBUSTCP協議的數據轉換為Profinet協議的數據，實現不同協議設備之間的通信橋梁，保障數據的無縫傳輸。

·控制監控層：ABLogix系列PLC通過Ethernet/IP協議對整個風電場的設備進行集中控制和監控，根據采集到的數據進行邏輯判斷和處理，下達控制指令，同時將相關數據上傳至上位機監控系統，實現對風電場的實時可視化管理。

四、網關配置過程

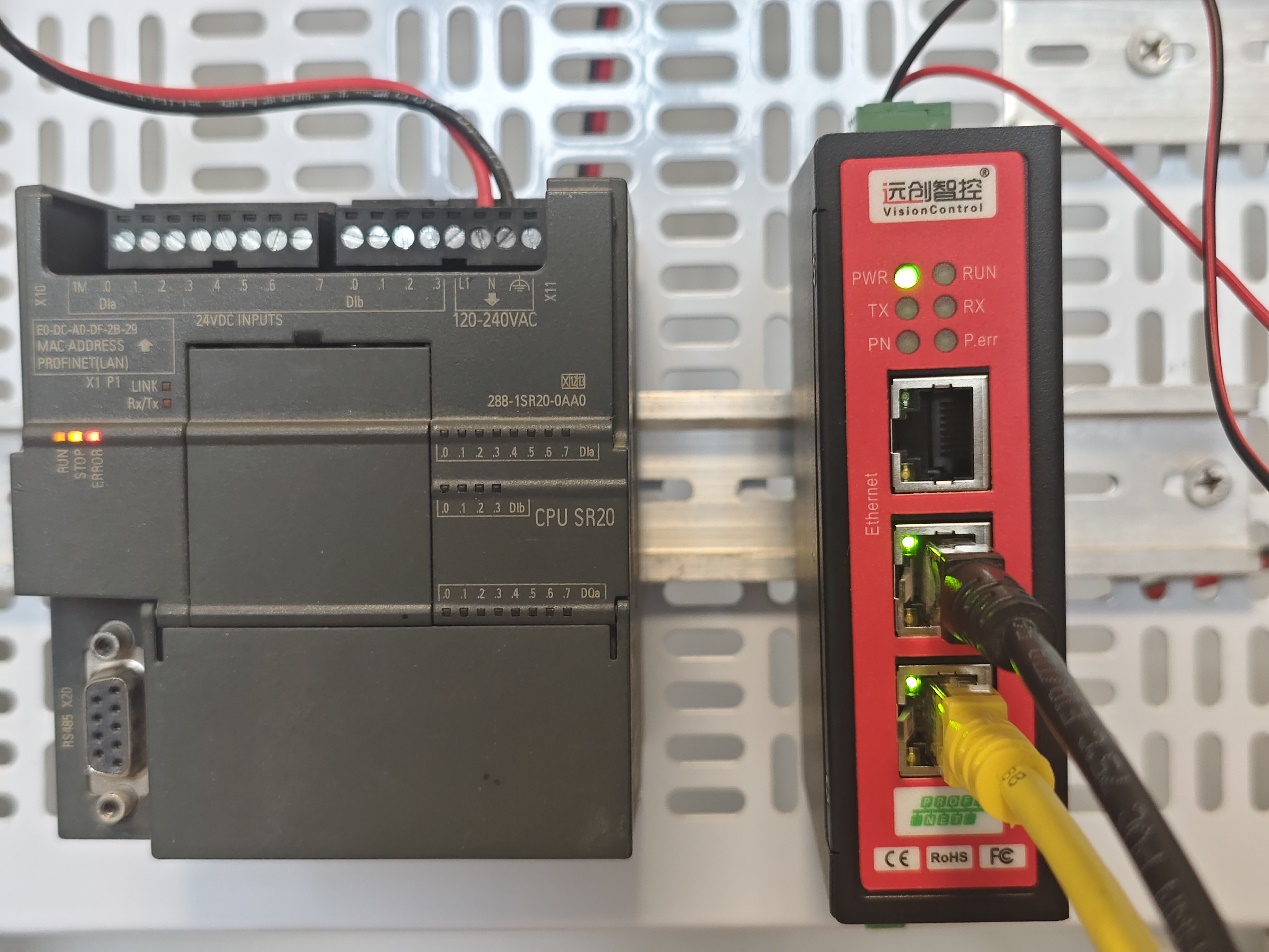

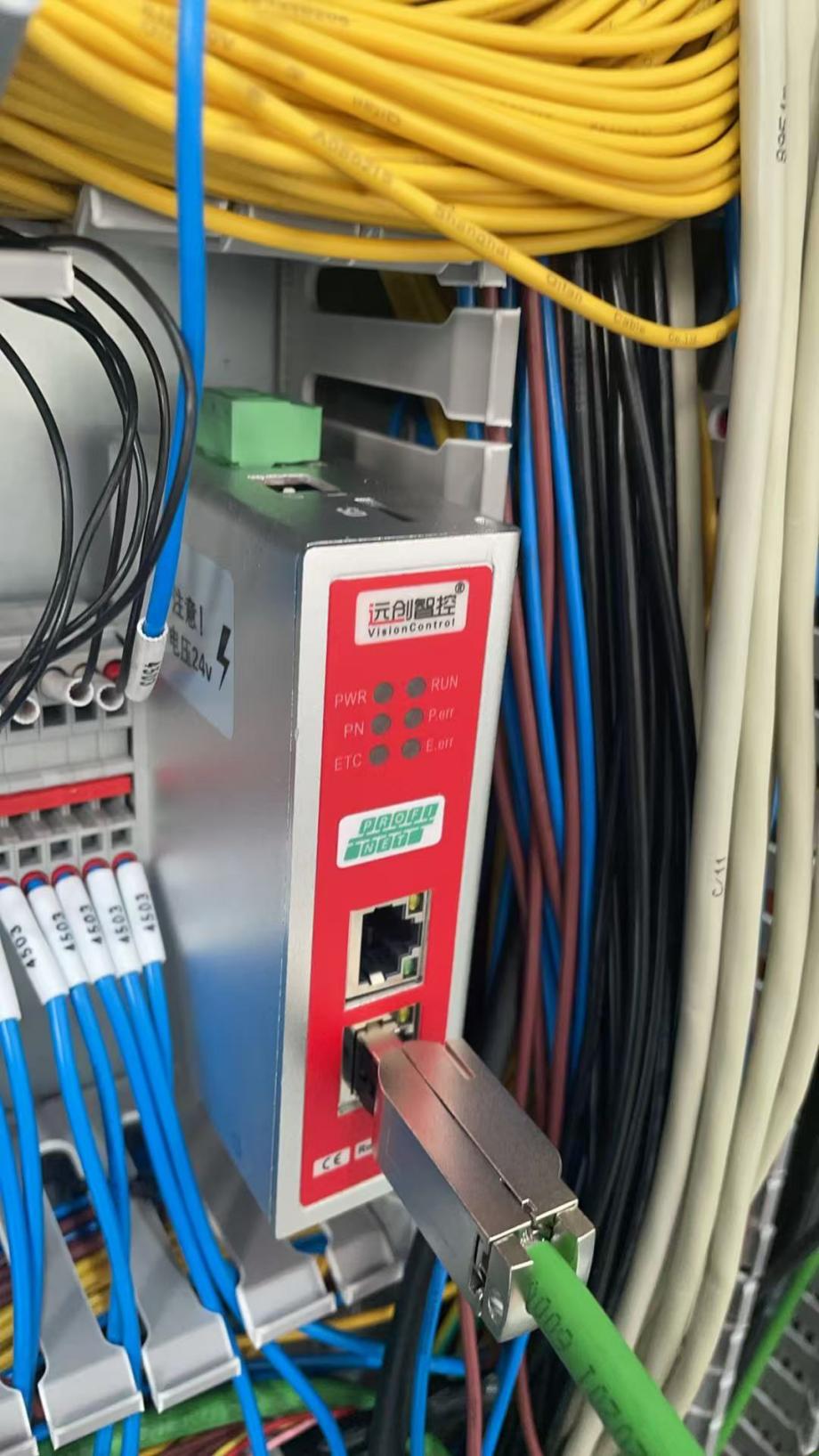

1.硬件連接：首先，將Profinet轉MODBUS TCP協議轉換網關的Profinet端口通過工業以太網電纜連接到ABLogix系列PLC的Ethernet/IP網絡中；然后，將網關的MODBUSTCP端口與施耐德Altivar系列變頻器的通信端口相連，確保所有設備的電源線連接正確，并提供穩定的24V直流電源。

2.網關配置：使用網關自帶的配置軟件，通過網線將配置電腦與網關相連，打開配置軟件后，選擇正確的COM口，并根據風電場的實際需求進行參數配置，如設置MODBUSTCP的IP地址、端口號，以及Profinet側的設備名稱、輸入輸出字節數等參數，配置完成后，點擊“下載”按鈕將參數下載到網關中。

3.PLC配置：在ABLogix系列PLC的編程軟件中，添加Profinet轉MODBUS TCP協議轉換網關的GSD文件，進行相應的組態配置，包括設置網關的IP地址、設備名稱，以及定義數據的輸入輸出長度等，將配置好的程序下載到PLC中，并重新上電網關，等待大約10秒后，網關與PLC之間即可建立正確的連接，實現數據的交互。

五、數據交互與監控

·數據采集：PLC通過Profinet網絡經MODBUS TCP轉Profinet協議轉換網關實時采集變頻器的各種運行數據，如電機的轉速、扭矩、溫度、故障狀態等信息，這些數據被存儲在PLC的數據內存中，供監控系統調用和分析。

·控制指令下達：根據預先設定的控制邏輯和采集到的數據，PLC對變頻器發送控制指令，如調整電機的轉速、啟停控制等，這些指令通過網關轉換為MODBUSTCP協議的數據幀后發送給變頻器，從而實現對變頻器的精確控制，保障風機在最佳狀態下運行。

·監控與報警：上位機監控系統通過與PLC的通信，實時顯示風電場各設備的運行狀態和參數，生成趨勢曲線和報表，以便操作人員及時了解設備的運行情況。當出現異常數據或故障時，系統會立即發出報警提示，通知維護人員進行處理，有效提高了風電場的運維效率和設備的可靠性。

六、項目實施效果

·提高生產效率：通過Profinet轉MODBUS TCP協議轉換網關實現了ABLogix系列PLC與施耐德Altivar系列變頻器之間的高效通信，確保了風電場各設備的協同運行，提高了風力發電機組的發電效率和運行穩定性，使得發電量相比之前提升了約15%。

·降低運維成本：實時的數據采集和監控功能使得操作人員能夠提前發現設備潛在故障，及時進行預防性維護，減少了設備停機時間和維修成本，同時，遠程監控功能減少了人員現場巡檢的頻率，提高了運維工作的效率和便捷性，運維成本降低了約20%。

·增強系統兼容性：該網關的有效應用解決了不同品牌設備之間協議不兼容的問題，提高了風電場自動化系統的集成度和兼容性，為后續系統的擴展和升級提供了便利，便于引入更多類型的智能設備，進一步提升風電場的智能化水平。

七、總結與展望

Profinet轉MODBUS TCP協議轉換網關在風能行業中的成功應用，為解決不同類型設備之間的通信問題提供了一種可靠、高效的方案。通過該網關，實現了ABLogix系列PLC與施耐德Altivar系列變頻器的無縫對接，提高了風電場的自動化水平、生產效率和設備管理水平，降低了運維成本，有力推動了風能行業的發展。未來，隨著工業物聯網技術的不斷發展，協議轉換網關將在更多領域和行業中發揮重要作用，促進不同設備之間的互聯互通，實現智能化生產和管理的全面升級。

（具體內容配置過程及其他相關咨詢可聯系付工。）
