本文針對普科科技(PRBTEK) PKDV5000系列高壓差分探頭(PKDV5151、PKDV5351、PKDV5701)的型號選擇與參數配置進行了系統研究。通過分析各型號的關鍵技術指標，特別是帶寬特性與電壓量程的匹配關系，提出了基于應用場景的選型策略。研究發現，雖然三款探頭均具備100MHz統一帶寬，但在輸入阻抗、最大輸入電壓、噪聲水平和安全等級方面存在顯著差異，這些差異直接影響其在不同高壓測量環境下的適用性。研究結果為工程師在高精度高壓測量中的探頭選型提供了理論依據和實踐指導。

在現代電力電子系統測試領域，高壓差分探頭作為連接被測設備與測量儀器的關鍵接口，其性能直接影響測量結果的準確性和可靠性。普科科技PKDV5000系列高壓差分探頭專為高精度測量設計，具備浮地測量功能，廣泛應用于開關電源、變頻器、變頻家電等電氣功率裝置的研發、調試和檢修工作。該系列產品雖然共享100MHz帶寬特性，但不同型號在電壓量程、輸入阻抗和安全等級等方面存在差異化設計，為工程師提供了多樣化的選擇空間。本文將從技術參數角度深入分析PKDV5151、PKDV5351和PKDV5701三款探頭的性能特點，探討其適用場景，并提出科學的選型建議。

一. PKDV5000系列高壓差分探頭技術特性比較

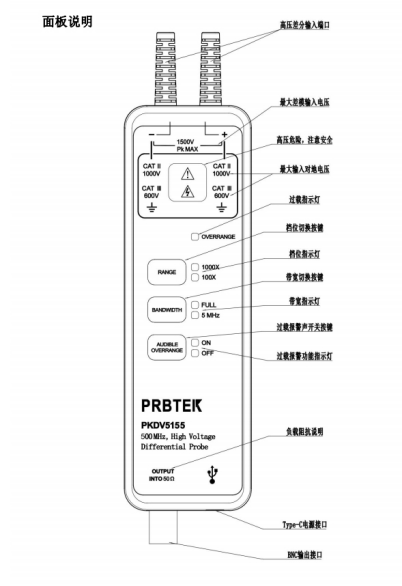

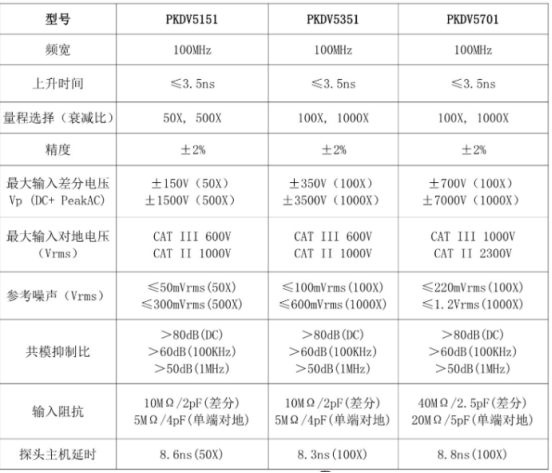

1. 基本參數分析

PKDV5000系列三款探頭均具備100MHz帶寬和≤3.5ns的上升時間，能夠滿足大多數電力電子設備的高頻測量需求。在精度方面，三款探頭均達到±2%的高水平，保證了測量結果的可靠性。然而，在量程選擇上存在差異：PKDV5151提供50X和500X兩檔衰減，而PKDV5351和PKDV5701則提供100X和1000X兩檔選擇。這種差異直接影響其最大輸入差分電壓能力，PKDV5151為±150V(50X)/±1500V(500X)，PKDV5351為±350V(100X)/±3500V(1000X)，PKDV5701則高達±700V(100X)/±7000V(1000X)。

2. 安全性能比較

安全等級是高壓探頭選型的關鍵考量因素。PKDV5151的安全等級為CAT III 600V/CAT II 1000V，PKDV5351保持相同等級，而PKDV5701則提升至CAT III 1000V/CAT II 2300V。這種差異使得PKDV5701更適合超高電壓環境下的測量任務，如大功率變頻器或高壓電源系統的測試工作。

3. 噪聲特性與輸入阻抗

參考噪聲水平方面，PKDV5151在50X檔位下≤50mVrms，PKDV5351在100X檔位下≤100mVrms，PKDV5701在相同檔位下≤220mVrms。值得注意的是，PKDV5701的輸入阻抗顯著提高，達到40MΩ(差分)/20MΩ(單端對地)，遠高于其他兩款型號的10MΩ(差分)/5MΩ(單端對地)，這種高阻抗設計可有效減少對被測電路的影響，特別適合高阻抗電路的測量。

二. 基于帶寬特性的選型策略

1. 帶寬與上升時間的匹配

雖然三款探頭均標稱100MHz帶寬，但實際應用中需要考慮被測信號的頻率成分。根據Nyquist采樣定理，探頭帶寬應至少為信號最高頻率成分的2-3倍。對于開關電源等典型應用，開關頻率通常在幾十kHz至幾MHz范圍內，100MHz帶寬已足夠。然而，當測量快速瞬態過程(如IGBT開關過程)時，上升時間成為關鍵指標。三款探頭≤3.5ns的上升時間可準確捕獲上升時間≥10ns的脈沖信號，滿足大多數功率器件測試需求。

2. 帶寬與量程的權衡

高壓差分探頭的帶寬特性在實際測量中會受到衰減比的影響。雖然廠商規格表中標稱的100MHz帶寬在各檔位下均有效，但在高衰減檔位下，噪聲影響會變得更加顯著。例如，PKDV5701在1000X檔位下的參考噪聲達到≤1.2Vrms，可能對小信號測量造成影響。因此，在保證安全的前提下，應盡量選擇低衰減檔位以獲得更好的信噪比和帶寬性能。

3. 共模抑制比(CMRR)的帶寬特性

三款探頭在CMRR指標上表現一致：>80dB(DC)、>60dB(100KHz)、>50dB(1MHz)。這種頻率相關的CMRR特性表明，在高頻段共模干擾抑制能力會下降。對于高頻共模噪聲較大的測量環境(如變頻器輸出測量)，需要考慮額外的濾波措施或選擇專門的高頻共模抑制探頭。

三. 應用場景分析與選型建議

1. 低電壓高精度測量場景

對于±1500V以下的測量需求，如普通開關電源、家電變頻電路等，PKDV5151是最經濟的選擇。其50X檔位下的低噪聲特性(≤50mVrms)特別適合小信號精確測量，而500X檔位又能滿足中等電壓需求。該型號的平衡性能和價格使其成為大多數常規應用的理想選擇。

2. 中等電壓工業應用場景

在工業變頻器、伺服驅動器等±3500V以下的測量環境中，PKDV5351提供了更好的安全余量和測量范圍。其CAT III 600V安全等級適合工業環境使用，100X/1000X的衰減比設計也符合大多數工業設備的測試需求。該型號在性能與價格間取得了良好平衡，是工業應用的首選。

3. 高電壓特殊應用場景

對于電動汽車充電樁、高壓直流輸電、大功率工業變流器等±7000V的高壓測量需求，PKDV5701是唯一選擇。其CAT III 1000V/CAT II 2300V的高安全等級和40MΩ的高輸入阻抗，使其能夠安全、準確地完成超高電壓測量任務。雖然價格較高，但在這些特殊應用場景中是不可替代的專業工具。

四. 高壓差分探頭的使用建議

基于對PKDV5000系列探頭的技術分析，本文提出以下使用建議：

1. 預熱與校準：嚴格按照建議預熱20分鐘后使用，并定期進行零點校準，特別是環境溫度變化較大時。
2. 帶寬限制功能應用：在噪聲較大的測量環境中，合理使用5MHz帶寬限制功能，可顯著提高信號質量。
3. 連接方式優化：遵循廠商建議，保持輸入線雙絞，避免使用延長線，以保持最佳高頻響應。
4. 示波器匹配：確保配套示波器的輸入阻抗≥1MΩ，帶寬≥100MHz，以充分發揮探頭性能。
5. 安全操作：嚴格遵守電壓等級限制，過載時立即停止測量，防止設備損壞和安全事故。

五.結論

PKDV5000系列高壓差分探頭通過差異化設計滿足了不同電壓等級的測量需求。研究表明，雖然三款探頭共享100MHz帶寬特性，但其電壓量程、安全等級和輸入阻抗的差異直接影響其適用場景。工程師在選型時應綜合考慮被測信號特性、電壓范圍和安全要求，選擇最適合的型號。正確的探頭選型與優化使用不僅能提高測量精度，還能延長設備壽命并保障操作安全。未來研究可進一步探討該系列探頭在不同溫度條件和長期使用下的性能穩定性，為高可靠性應用提供更多數據支持。
