ModbusRTU轉profinet網關接RAC400 控制器快速通訊案例

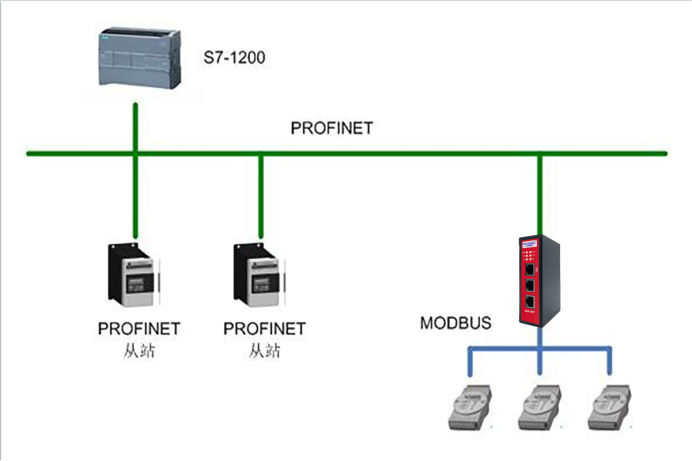

在工業自動化領域，不同設備和系統之間的通信至關重要。Modbus RTU作為一種廣泛應用的通信協議，常用于連接各種工業設備。然而，隨著技術的發展，Profinet逐漸成為一種重要的工業以太網通信標準。那么，如何將支持Modbus RTU的設備與基于Profinet的控制系統連接呢？本文將介紹通過Modbus RTU轉Profinet網關實現RAC400控制器與1200PLC的通訊方法。

為了實現Modbus RTU設備與Profinet網絡的連接，可以使用專門的協議轉換網關。例如，XD-MDPN100網關就是一種Modbus-RTU/ASCII或非標協議轉Profinet協議的轉換器。該網關可以接收來自Modbus RTU設備的數據，并將其轉換為Profinet協議傳輸到工業網絡中。

接下來，我們需要在RAC400控制器上配置Modbus RTU通信參數，包括從站地址、寄存器地址范圍等。這樣，當RAC400控制器發送數據時，Modbus RTU轉Profinet網關就能正確解析并轉發到Profinet網絡中。對于西門子1200PLC，我們需要在其Profinet接口上配置一個以太網客戶端，用于與Modbus RTU轉Profinet網關進行通信。這通常涉及到設置PLC的硬件配置和通信參數，以及編寫相應的PLC程序來處理接收到的數據。

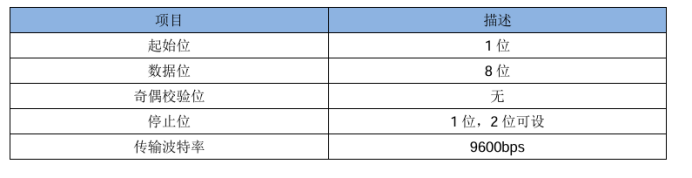

1、選擇設備波特率 校驗位 數據位 停止位（單通道網關配置modbus3就可以）

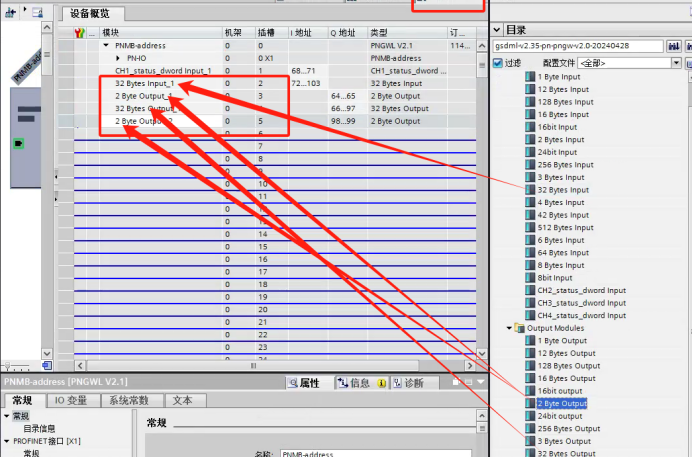

2、雙擊進入設備視圖，在右側目錄添加對應讀寫指令（讀寫下面各一條2字節的輸出是控制字）：

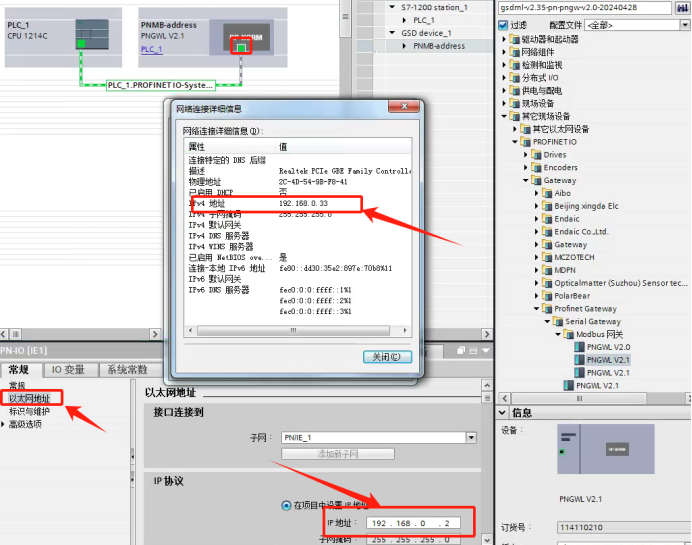

3、點擊進入設備屬性在以太網地址收到分配IP地址（要與本機IP在同一網段）：

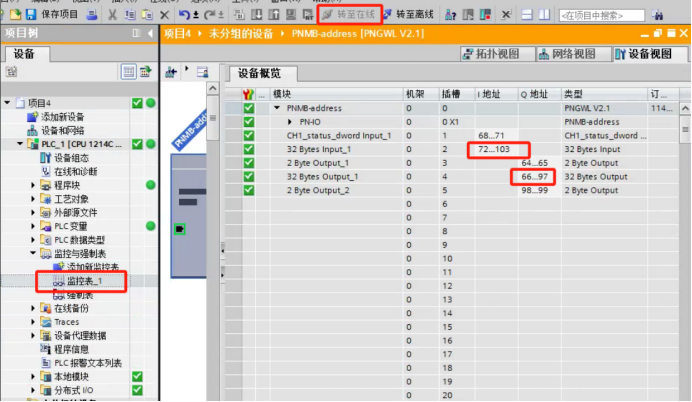

4、回到博圖點擊轉至在線，創建新的監控表把plc分配的I/O地址輸入進監控表進行監控：

通過使用興達易控Modbus RTU轉Profinet網關（XD-MDPN100），我們可以成功將支持不同通信協議的設備連接起來，實現數據交換和控制指令的傳遞。這對于提升工業自動化系統的集成度和靈活性具有重要意義。希望本文能夠幫助讀者更好地理解和應用這一技術。
