ModbusRTU轉profibusDP網關與RAC400通訊報文解析

在工業自動化領域，ModbusRTU和ProfibusDP是兩種常見的通信協議。ModbusRTU以其簡單、可靠、易于實現等特點，廣泛應用于各種工業設備之間的通信；而ProfibusDP則是一種高性能的現場總線標準，適用于高速、實時性要求較高的場景。為了實現這兩種協議之間的互聯互通，我們需要一個專門的轉換網關。本文將以RAC400為例，介紹如何通過ModbusRTU轉ProfibusDP網關與RAC400進行通信報文解析。

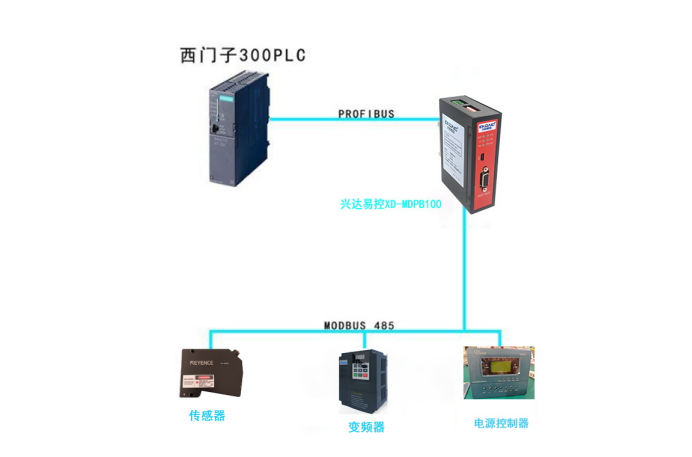

當ModbusRTU轉ProfibusDP網關與RAC400進行通信時，首先需要了解它們的報文結構和通信機制。ModbusRTU的報文通常由地址、功能碼、數據和校驗碼組成。地址用于標識目標設備的地址，功能碼表示要執行的操作，數據部分包含了具體的操作參數，校驗碼則用于檢驗報文的完整性。

首先要先了解控制器的通訊參數和報文格式、和寄存器地址

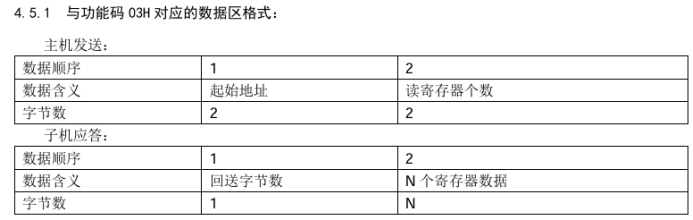

報文格式

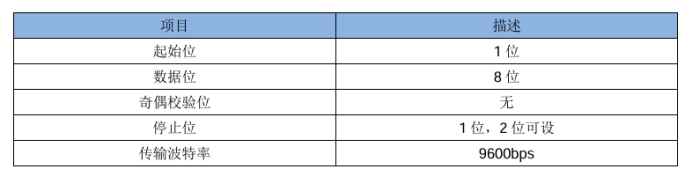

通訊參數

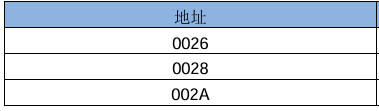

寄存器起始地址

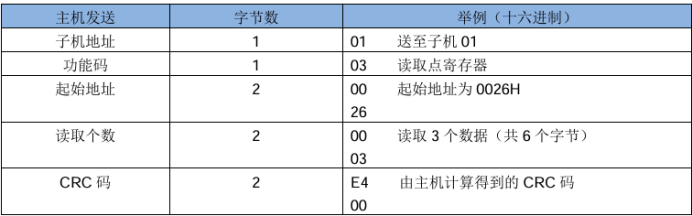

例如：ModbusRTU轉ProfibusDP網關發送從站地址1功能碼03起始地址26讀取3個寄存器

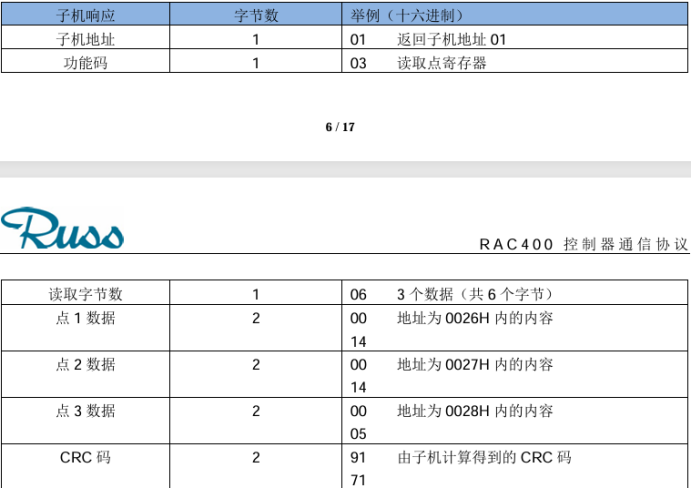

從機反饋的正確報文：從站地址1功能碼03讀取3個寄存器寄存器26的兩個字節數據27、28各兩個字節的數據

ModbusRTU轉ProfibusDP網關與RAC400的通信報文解析涉及到多個方面的技術和細節。只有深入理解兩種協議的特點和通信機制，才能確保它們之間的可靠通信。在實際項目中，需要根據具體的應用場景和需求進行合理的配置和優化，以提高系統的穩定性和性能。
