單芯片解決方案，開啟全新體驗——W55MH32 高性能以太網單片機

W55MH32是WIZnet重磅推出的高性能以太網單片機，它為用戶帶來前所未有的集成化體驗。這顆芯片將強大的組件集于一身，具體來說，一顆W55MH32內置高性能Arm? Cortex-M3核心，其主頻最高可達216MHz；配備1024KB FLASH與96KB SRAM，滿足存儲與數據處理需求；集成TOE引擎，包含WIZnet全硬件TCP/IP協議棧、內置MAC以及PHY，擁有獨立的32KB以太網收發緩存，可供8個獨立硬件socket使用。如此配置，真正實現了All-in-One解決方案，為開發者提供極大便利。

在封裝規格上，W55MH32 提供了兩種選擇：QFN68和QFN100。

W55MH32Q采用QFN68封裝版本，尺寸為8x8mm，它擁有36個GPIO、3個ADC、12通道DMA、17個定時器、2個I2C、3個串口、2個SPI接口（其中1個帶I2S接口復用）、1個CAN以及1個USB2.0。在保持與同系列其他版本一致的核心性能基礎上，僅減少了部分GPIO以及SDIO接口，其他參數保持一致，性價比優勢顯著，尤其適合網關模組等對空間布局要求較高的場景。緊湊的尺寸和精簡化外設配置，使其能夠在有限空間內實現高效的網絡連接與數據交互，成為物聯網網關、邊緣計算節點等緊湊型設備的理想選擇。 同系列還有QFN100封裝的W55MH32L版本，該版本擁有更豐富的外設資源，適用于需要多接口擴展的復雜工控場景，軟件使用方法一致。更多信息和資料請進入http://www.w5500.com/網站或者私信獲取。

此外，本W(wǎng)55MH32支持硬件加密算法單元，WIZnet還推出TOE+SSL應用，涵蓋TCP SSL、HTTP SSL以及MQTT SSL等，為網絡通信安全再添保障。

為助力開發者快速上手與深入開發，基于W55MH32Q這顆芯片，WIZnet精心打造了配套開發板。開發板集成WIZ-Link芯片，借助一根USB C口數據線，就能輕松實現調試、下載以及串口打印日志等功能。開發板將所有外設全部引出，拓展功能也大幅提升，便于開發者全面評估芯片性能。

若您想獲取芯片和開發板的更多詳細信息，包括產品特性、技術參數以及價格等，歡迎訪問官方網頁：http://www.w5500.com/，我們期待與您共同探索W55MH32的無限可能。

第四章 W55MH32初體驗

本章，我們不介紹如何編寫代碼，而是向大家介紹如何編譯、串口下載、仿真器下載、仿真調試開發板例程，體驗一下 W55MH32 的開發流程，并介紹 MDK5 的一些使用技巧，通過本章的學習，將對 W55MH32 的開發流程和 MDK5 使用有個大概了解，為后續深入學習打好基礎。本章將分為如下幾個小節：

1 打開示例工程

2 KEIL主界面介紹

3 仿真器介紹

4 新建工程

1 打開示例工程

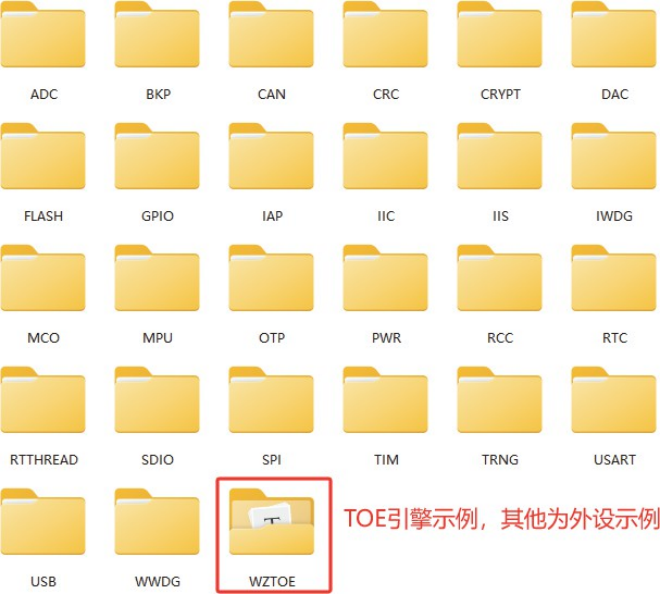

1.1 外設示例目錄

打開資料包中的 SDKModuleDemo 文件夾，里面包含了大部分外設示例以及 TOE 引擎示例。

示例程序

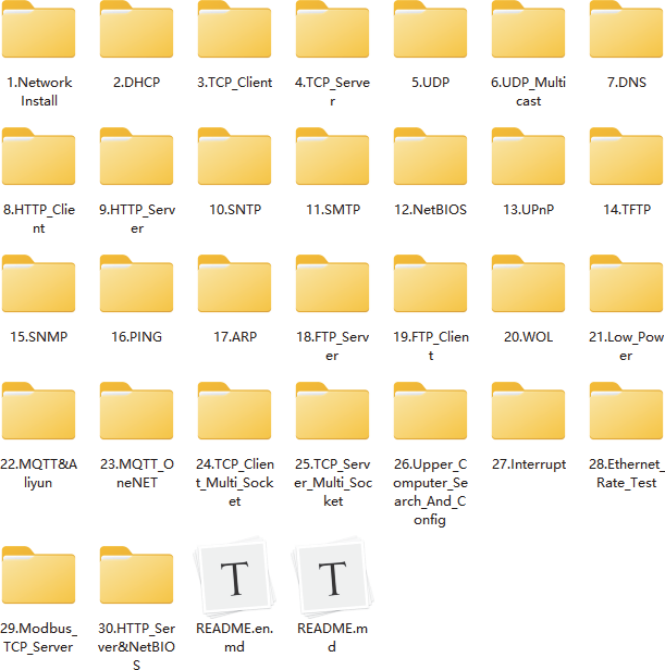

1.2 TOE 引擎示例目錄

其中 TOE 引擎示例包含多種網絡協議應用。

TOE 示例程序

2 KEIL 主界面介紹

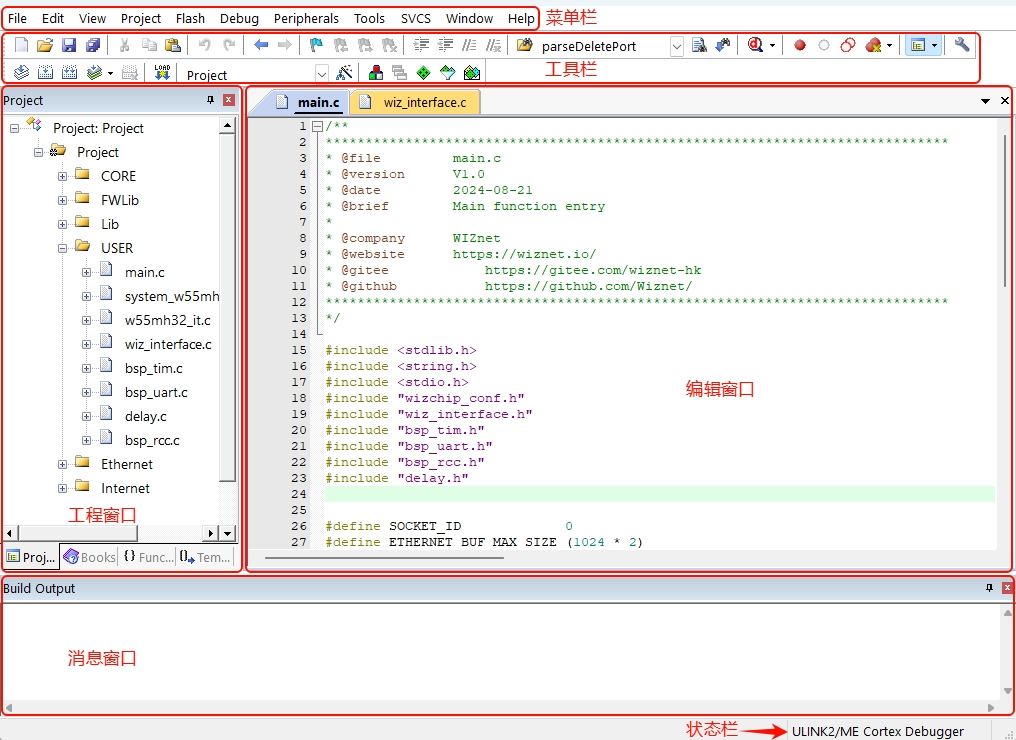

KEIL 工程后綴為.uvprojx，外設例程的 KEIL 工程文件在對應外設示例的 USER 目錄中，TOE 示例的 KEIL 工程文件在 Project 目錄下。雙擊打開后出現 KEIL5 的主窗口界面，如下圖所示。

KEIL5 主界面

1. 菜單欄：包含 File 文件、Edit 編輯、View 視圖、Project 工程、Help 幫助等。
2. 工具欄：常見工具的快捷按鈕，下面會重點介紹一些常用的工具。
3. 工程窗口：主要顯示項目內容，文件組、源文件和頭文件等。
4. 編輯窗口：編寫代碼的地方。
5. 消息窗口：反饋編譯信息、燒錄信息等。
6. 狀態欄：光標的行列位置、字符編碼、鍵盤 NUM 鎖定等一些狀態信息。

2.1 常用快捷鍵按鈕

三類常用工具快捷鍵按鈕。

常用工具快捷鍵按鈕

1.仿真類快捷按鈕：在仿真時使用，具有斷點標記作用。

仿真類按鈕

2.編譯類快捷按鈕：對代碼進行編譯下載。

編譯類按鈕

3.工程目標選項又稱魔術棒：即對工程目標的配置，如芯片設備選擇、C/C++選項、仿真配置等等。

3 仿真器介紹

3.1 仿真器簡介

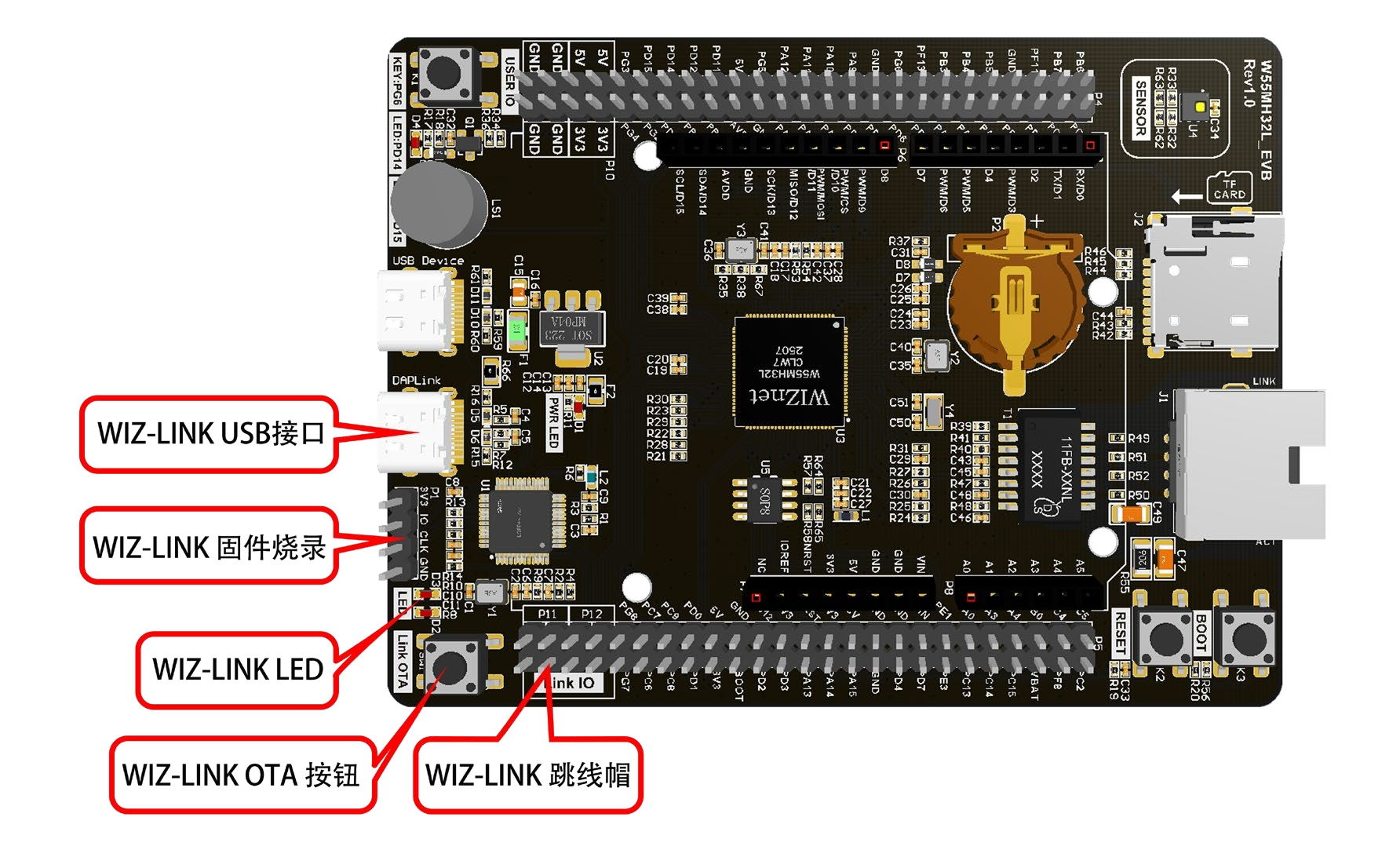

開發板集成了一個仿真器 WIZ-Link，如圖所示。WIZ-Link 遵循 ARM 公司的 CMSIS-DAP 標準，支持下載和在線仿真程序，支持在 XP/WIN7/WIN8/WIN10 這四個操作系統上免驅使用，支持 KEIL 和IAR 直接下載。此外，WIZ-Link 還支持一個虛擬串口，內部連接至 W55MH32的 PA9 和 PA10。下載，日志，仿真皆可通過 WIZ-Link 實現，非常方便。

WIZ-Link

3.2 仿真器配置

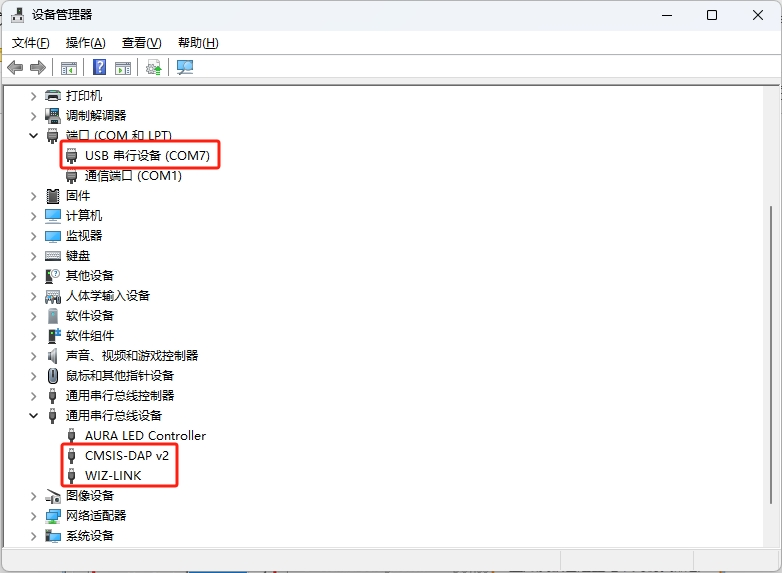

在通過 WIZ-Link 連接好開發板和電腦后，打開電腦的設備管理器，可以看到 WIZ-Link 及虛擬的串口。如下圖所示。

WIZ-Link 設備管理器示意圖

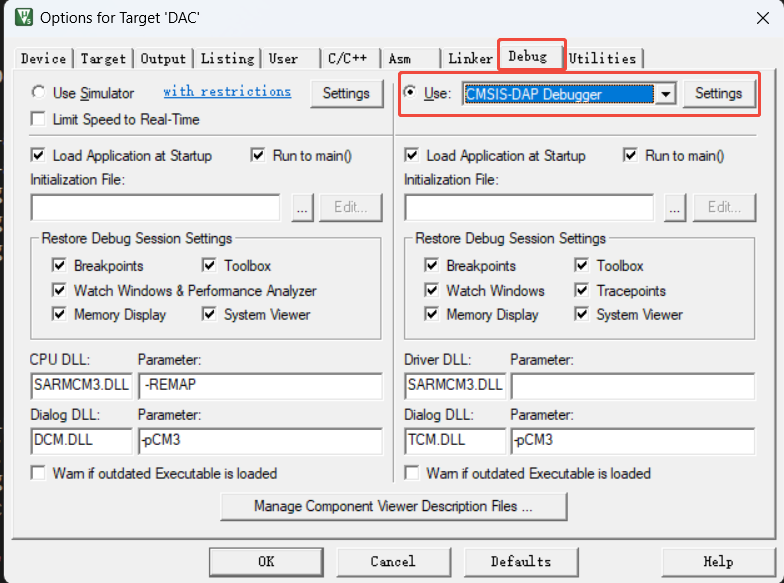

打開 KEIL，在魔術棒選項卡里面選擇 CMSIS-DAP 仿真器即可，如下圖所示。

Debug 選項配置

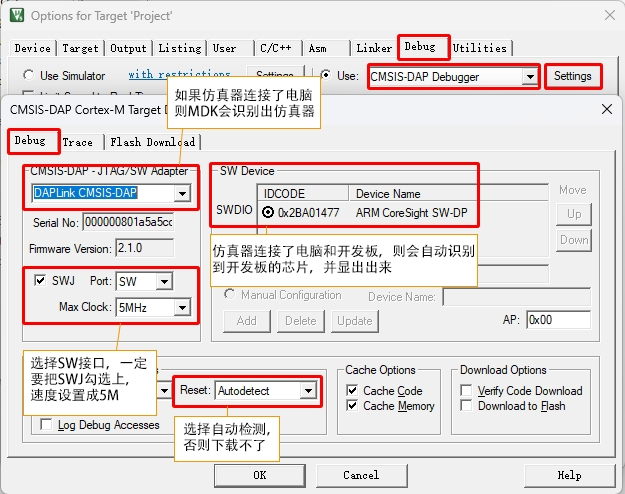

點擊 Settings 按鈕后，進入 CMSIS-DAP Debugger 配置界面。

CMSIS-DAP Debugger 配置

注意：如果設備管理器識別到了 WIZ-Link，但是在 CMSIS-DAP Debugger 設置界面沒有識別到開發板，可以將 KEIL5 升級到最新版本。

3.3 使用其他仿真器和串口調試工具

W55MH32 支持市面上大部分仿真器，如 ST-LINKV2、JLINK、ARM Emulator 等。

注意：不支持 ST-LINKV3。

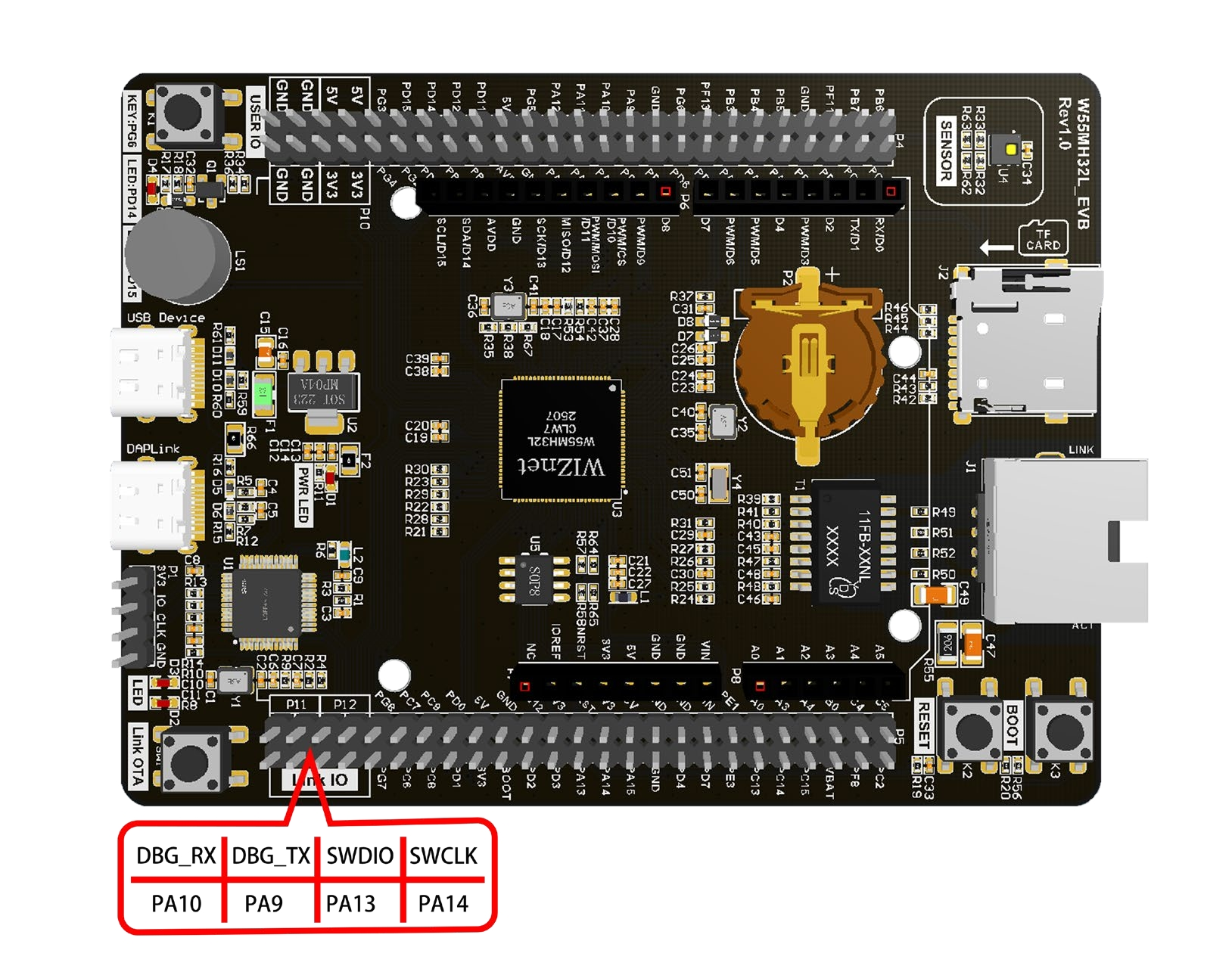

開發板上使用跳線帽連接 W55MH32 和 WIZ-Link 的串口以及調試口，如圖所示，如您需要使用其他串口調試工具或仿真器，可以拔掉跳線帽以避免同時連接。

W55MH32 跳線帽連接WIZ-Link

在使用 JLINK 時，在 JLINK 配置界面會出現無法識別芯片的情況，此時，需要做出如下改動:

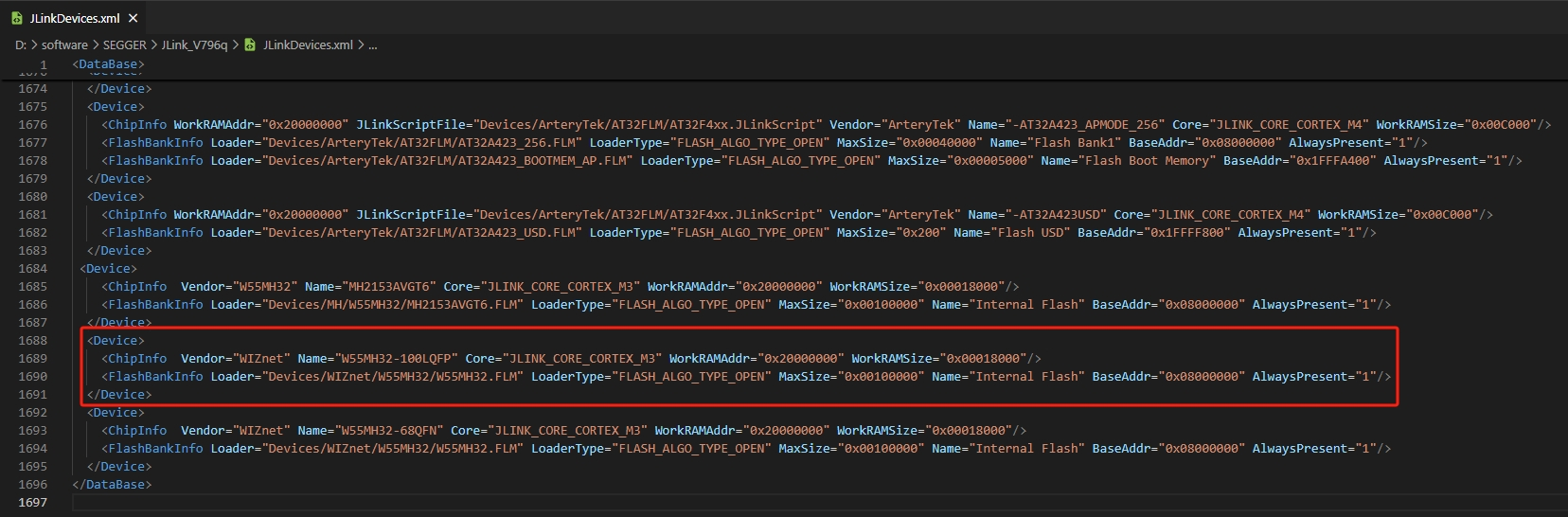

1.修改JLINK 安裝目錄下的JLinkDevices.xml 文件，添加如下內容:

WorkRAMAddr="0x20000000" WorkRAMSize="0x00018000"/>

LoaderType="FLASH_ALGO_TYPE_OPEN" MaxSize="0x00100000" Name="Internal Flash"

BaseAddr="0x08000000" AlwaysPresent="1"/>

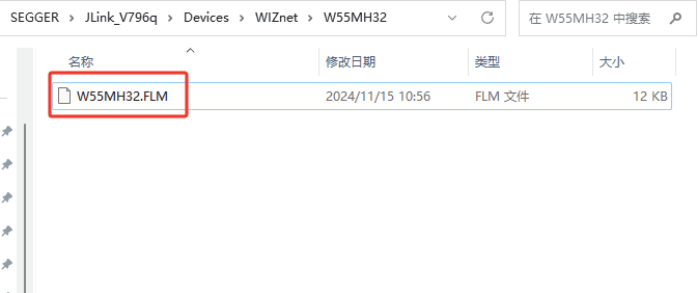

2.在 Devices/WIZnet/W55MH32/路徑下，添加 W55MH32.FLM 文件。

添加W55MH32.FLM 文件

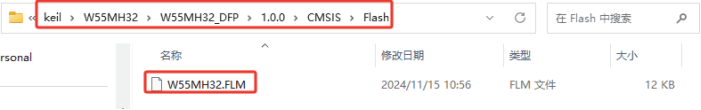

其中，W55MH32.FLM 文件在 keil 安裝目錄下的 W55MH32W55MH32_DFP1.0.0CMSISFlash 路徑中，如下圖所示。

W55MH32.FLM 文件位置

4 新建工程

接下來，我將和大家一起，一步一步搭建一個新的工程。

首先，我們依次點擊Project->New μVision Project...：

然后新建一個文件夾用于存放工程文件（注意路徑不要有中文）->輸入工程文件的名稱->點擊保存：

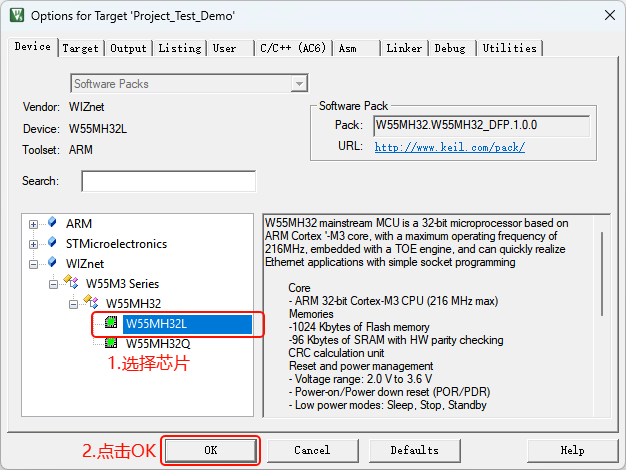

保存之后會彈出Select Device for Target ‘Target 1’...的窗口，依次點開WIZnet->W55M3 Series->選擇W55MH32L芯片，然后點擊OK：

注意：如果沒有顯示該芯片的話就是沒有安裝pack包，在開發套件里找到并安裝即可。

繼續點擊OK：

將開發套件里1.SDK/Libraries文件夾下的啟動文件、內核文件和庫文件等復制粘貼到新建的項目目錄下：

點擊品字形的按鈕（管理項目事項）：

在該窗口我們可以添加或刪除工程、文件夾和文件，并為其重命名。文件可以根據需求添加，不清楚文件的作用或者覺得后續反復添加文件麻煩的也可以一次性全部添加：

新建文件->在該文件里輸入#include "w55mh32.h"添加頭文件>點擊左上角保存按鈕->新建USER文件夾并雙擊打開->輸入文件名和文件類型main.c->點擊保存：

雙擊USER文件夾->找到main.c并單擊選中->點擊Add添加文件：

點擊魔術棒->點擊C/C++->Define輸入U(xiǎn)SE_STDPERIPH_DRIVER預定義->點擊Include Paths右邊的...設置文件夾路徑包含->添加路徑->點擊路徑右邊的...預覽并選擇文件夾->點擊OK->點擊OK：

再次點擊魔術棒->點擊Target->編譯器版本選擇V5：

點擊Output->填寫輸出的文件名->勾選創建HEX文件：

點擊Debug->選擇CMSIS-DAPDebugger下載調試方式->點擊Settings->點擊Flash Download->勾選自動復位->點擊OK->點擊OK：

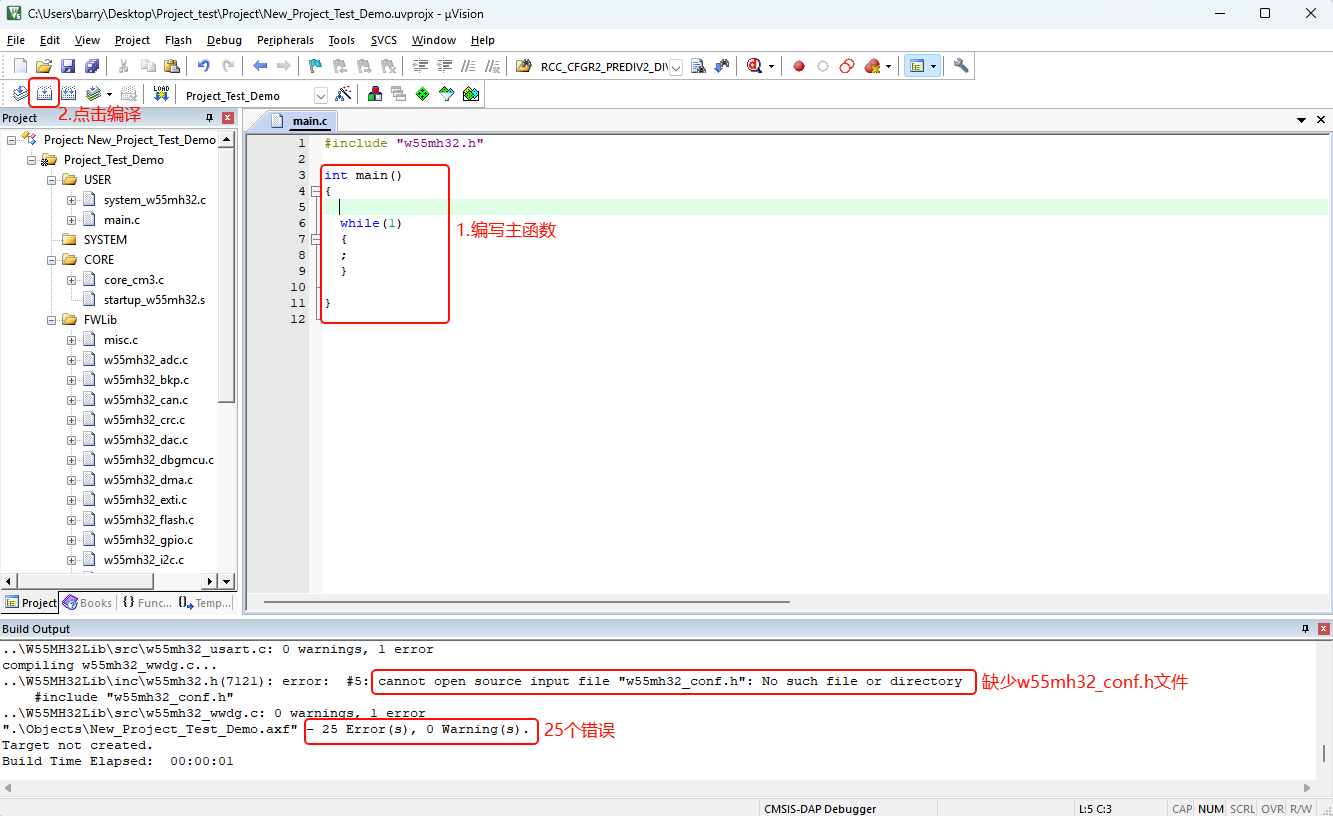

在main.c里面編寫主函數，點擊編譯發現有25個錯誤，提示缺少w55mh32_conf.h文件：

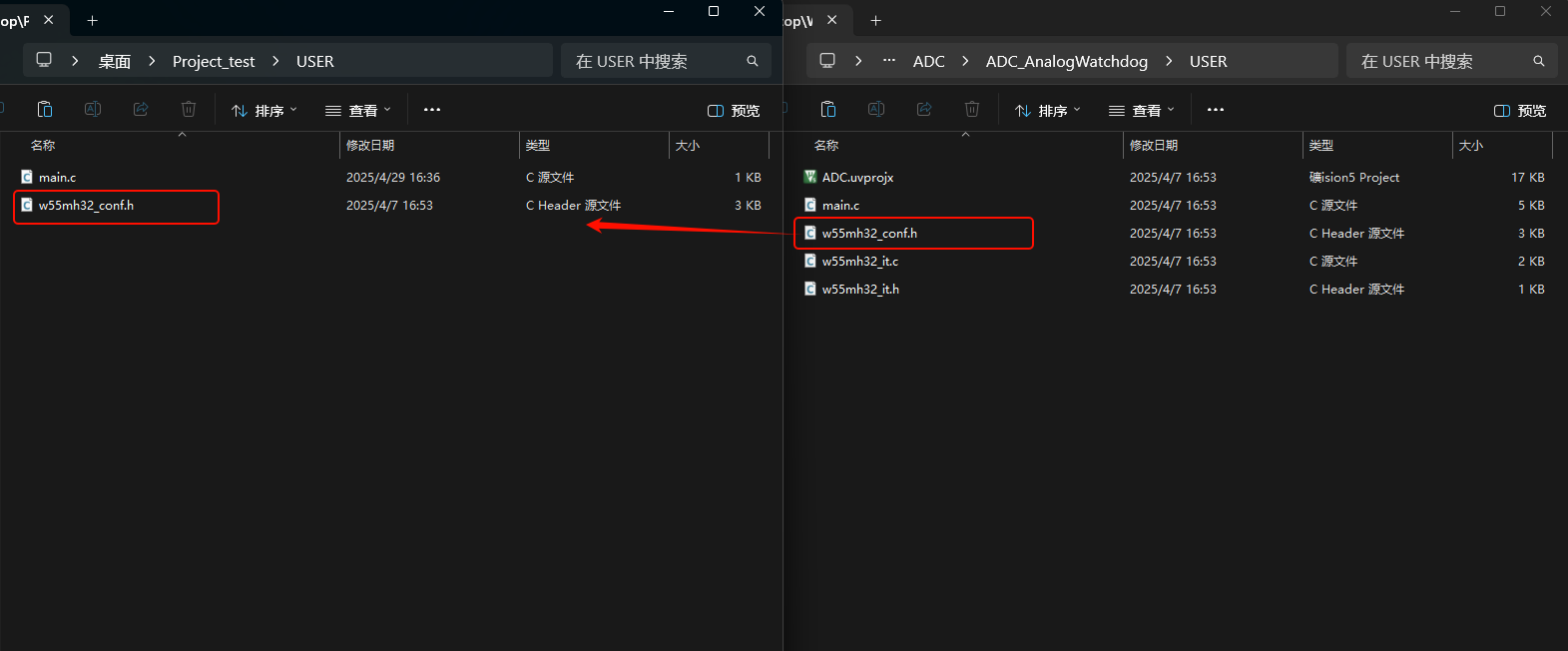

w55mh32_conf.h為用戶配置文件，我們可以從例程里面找到。打開1.SDK文件夾下的ModuleDemo文件夾，隨便打開一個例程，在USER文件夾下將w55mh32_conf.h文件復制粘貼到我們新建的工程里的USER文件夾：

再將USER文件Include路徑包含進去：

再次點擊編譯，0錯誤0警告：

這樣我們就成功的新建了一個新工程了。
