【安裝教程】緊湊型LM12系列電纜組件安裝詳解
LM12系列電纜組件是凌科發布的一款小尺寸緊湊型免接線的工業級連接器，具備如下特點：
①一體化成型工藝，免接線更省心
②插座六種結構可選，多樣化訴求一款搞定
③M12小尺寸，小空間里的連接大師
④惡劣環境下的性能強者，持續高可靠運行
⑤人體工學外圈設計，使力不打滑更人性
⑥螺紋咬合連接更牢，拒絕松脫發生
⑦多款可視化色系可選，極具視覺沖擊感
01
安裝插座

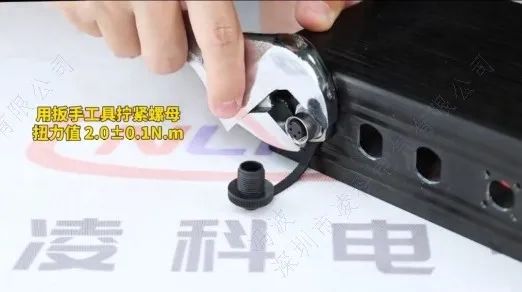

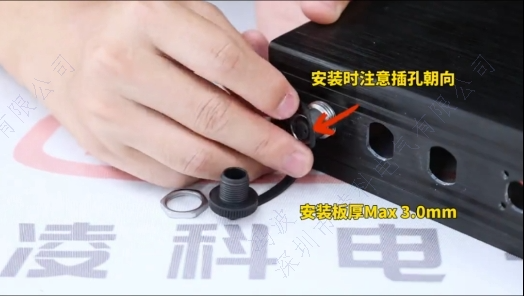

先將插座初步擰到安裝面板上，一并裝好防塵帽，最后用扳手擰緊固裝在安裝板上。要注意的是安裝面板板厚最大為3.0mm，擰緊的扭力值為2.0±0.1N·m。
插座安裝

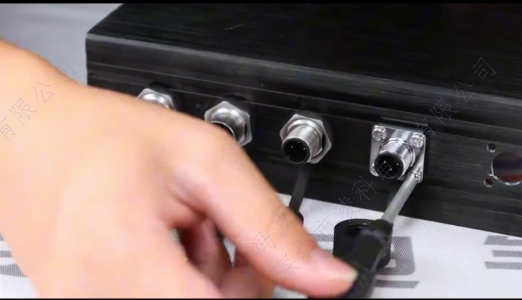

用扳手緊固插座
四孔插座需用到螺絲刀工具
02
對插連接
對插前，先檢查接口是否有異物，然后確認是否為同一芯數數目的配對接口，避免誤插損傷插口。最后就是順時針旋緊鎖定即可。

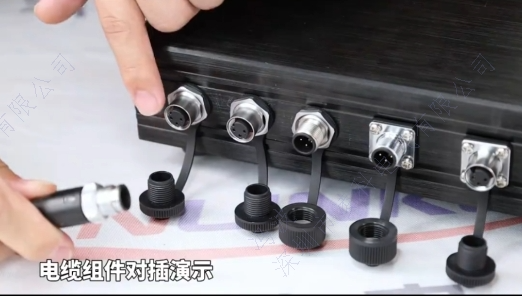

檢查接口芯數以及是否內有異物

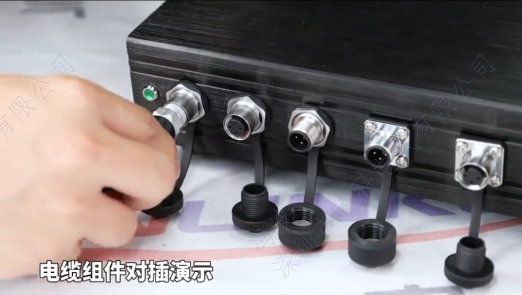

對插旋緊鎖固螺母即可
