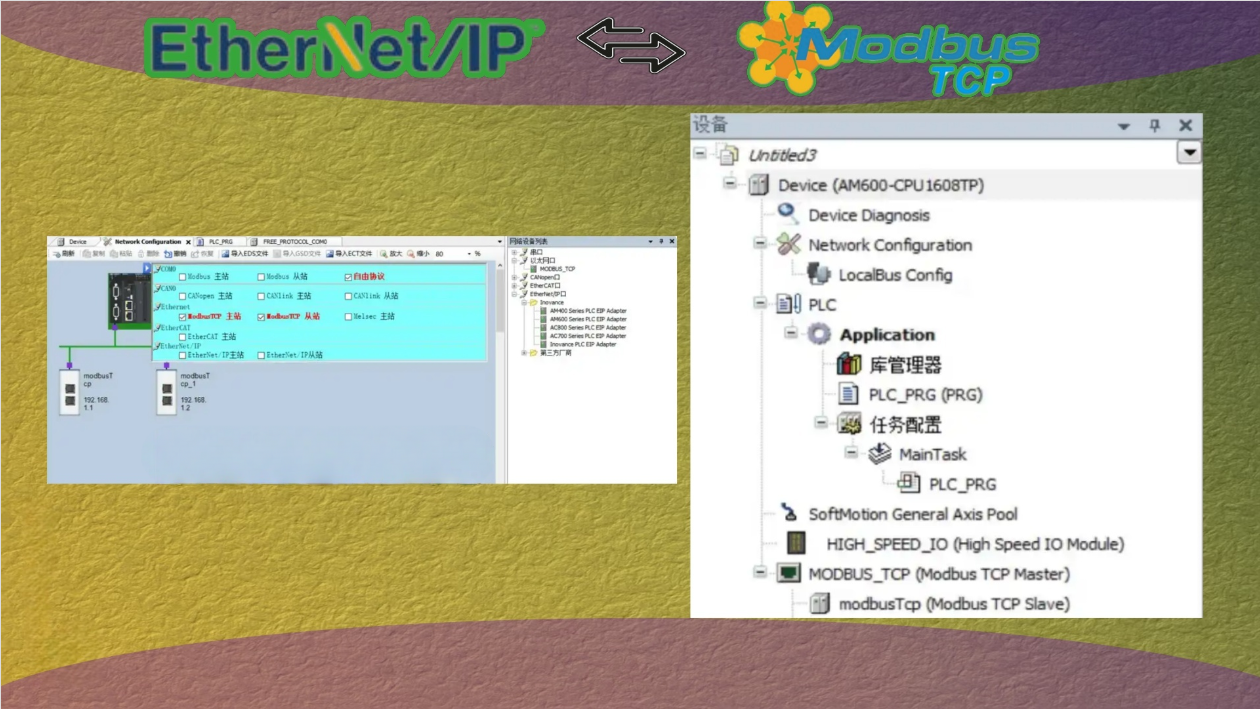

在進行PLC設備的網絡調配時，點擊網絡組態中的PLC設備圖標，將彈出一個窗口，該窗口展示了PLC支持的主/子站功能的啟用選項。通過點擊該窗口內的復選框按鈕，可以啟用CPU支持的主/子站功能。隨后，從“網絡設備列表”中選擇“MODBUS-TCP”選項，即可將子站添加至網絡中。

在界面左側的視圖中，將呈現與MODBUS TCP組態調配相對應的設備樹結構。AM400系列PLC具備單路Modbus TCP通信能力，能夠同時擔任Modbus TCP主站和子站的角色。

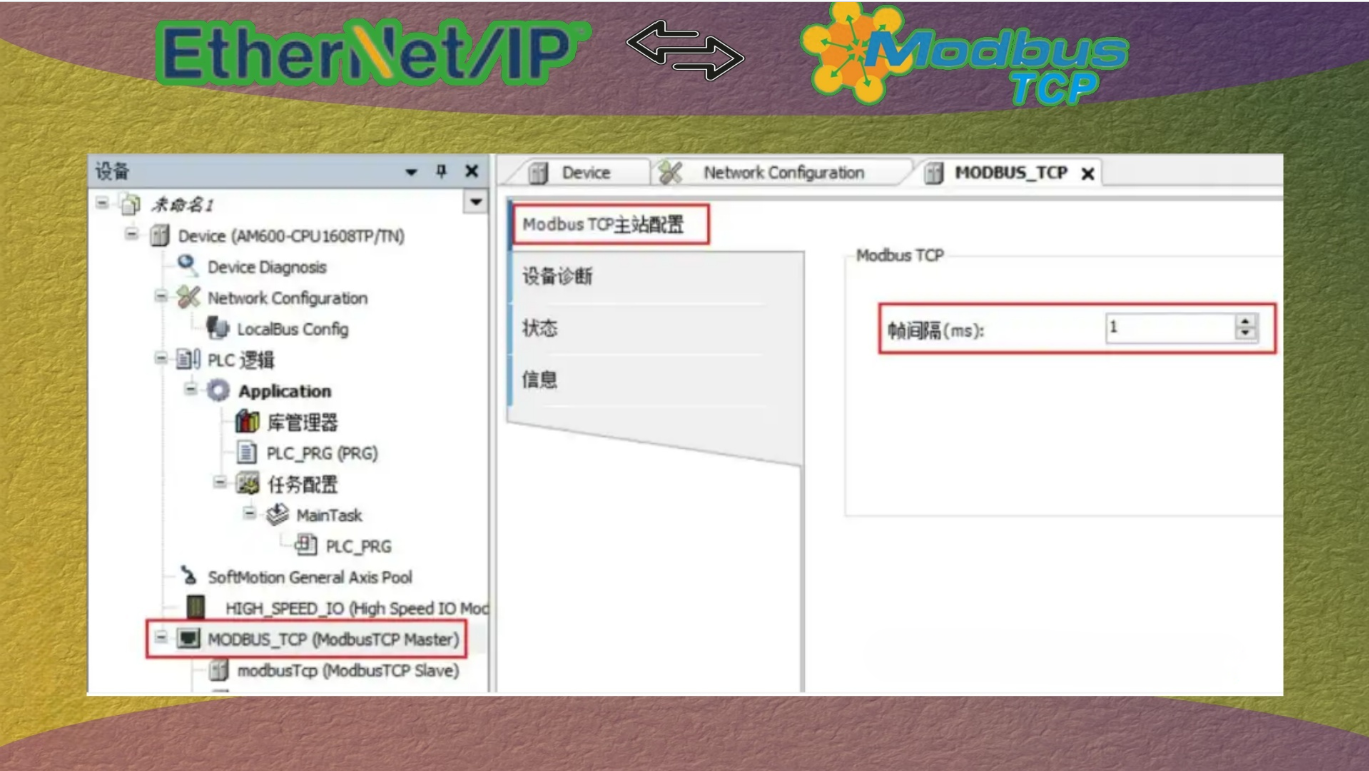

PLC作為Modbus TCP主站的調配過程中，雙擊設備樹中的主站設備圖標，將打開Modbus主站調配窗口。幀間隔是指主站從接收上一個響應數據幀到發送下一個請求數據幀之間的時間間隔，該參數可以用來調整數據交換的速率。

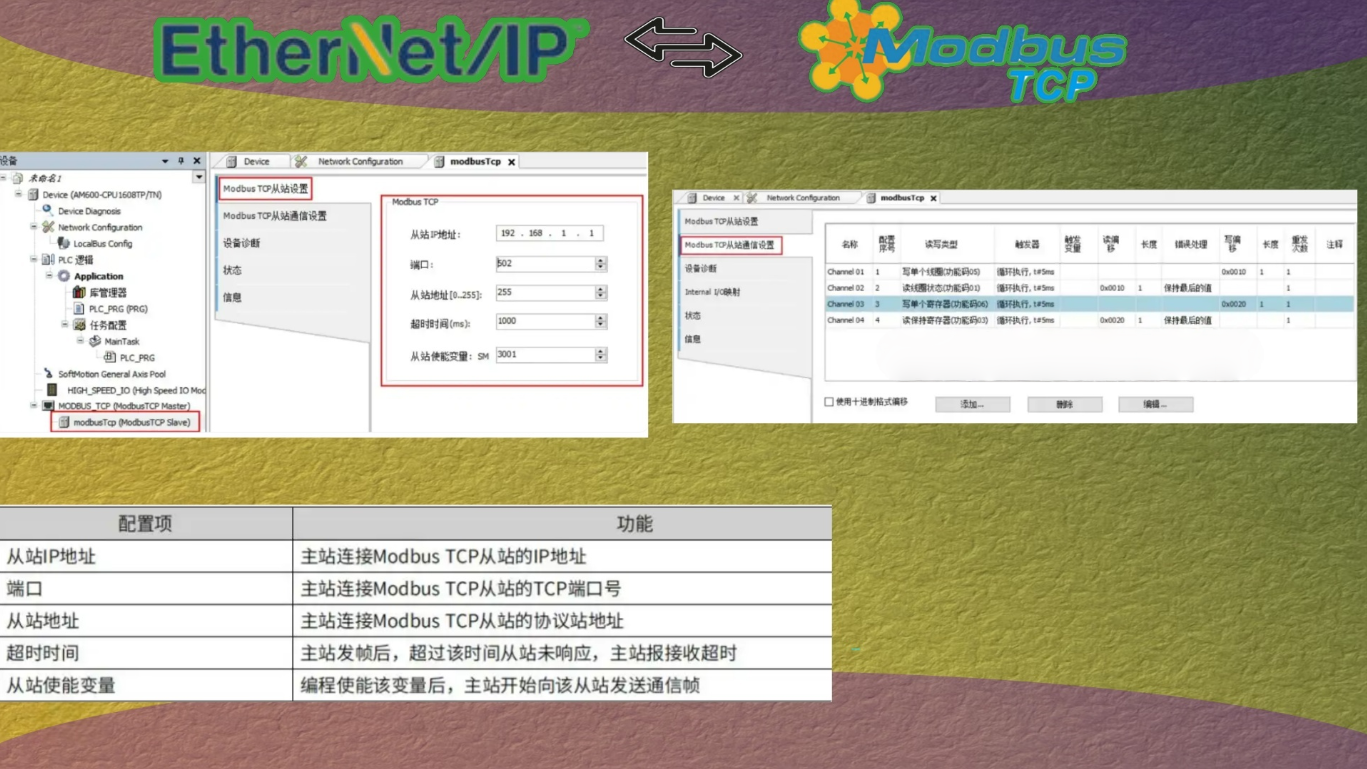

在Modbus TCP主站的通信調配中，Modbus TCP子站的設置包括一系列調配參數。在上圖中，每個通道代表一個獨立的Modbus TCP請求。例如，第三行定義了一個以5毫秒周期循環執行的寫操作，該操作針對偏移地址為0x0020的寄存器，寫入長度為2字節的數據（每個寄存器占用2字節）。

點擊“添加…”按鈕后，將彈出一個對話框，用于為Modbus TCP子站添加新的通道。在確認后，將在“Modbus TCP子站通道”列表中新增一個通道。點擊“編輯…”按鈕將打開一個對話框，通過修改其中的參數，可以調整通道的調配。再次點擊“確定”按鈕后，通道設置將得到更新。

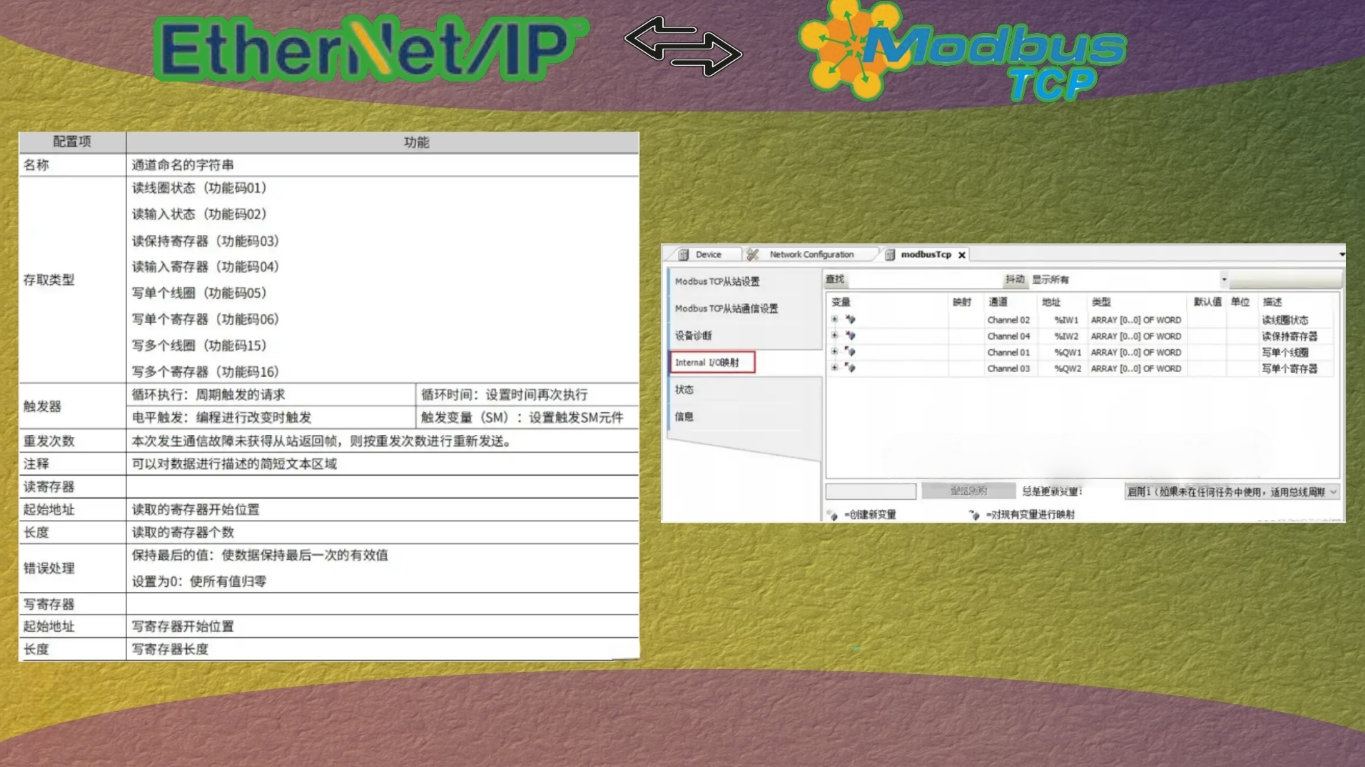

Modbus通信設置參數包括了Modbus TCP子站的Internal I/O映射。在確認PLC調配無誤后，接下來的操作是打開網關調配軟件“Gateway Configuration Studio”。

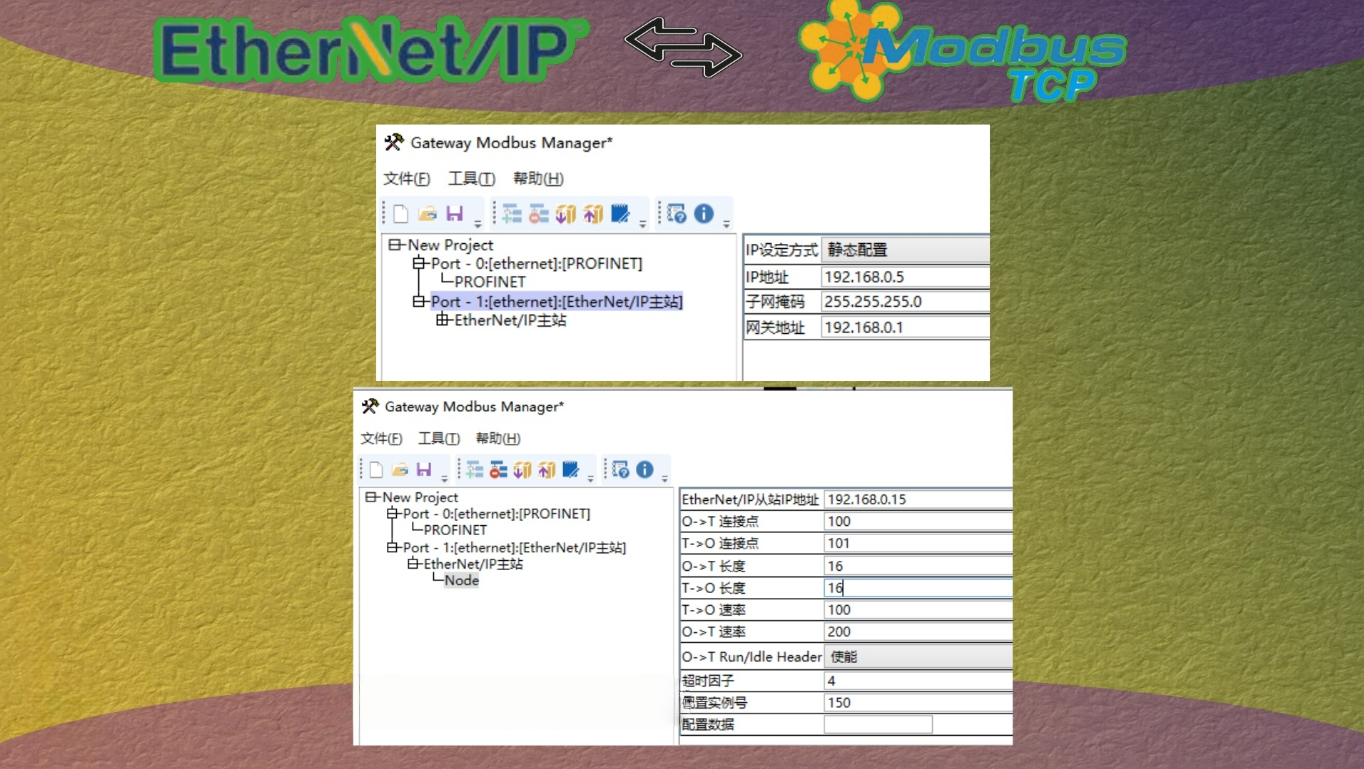

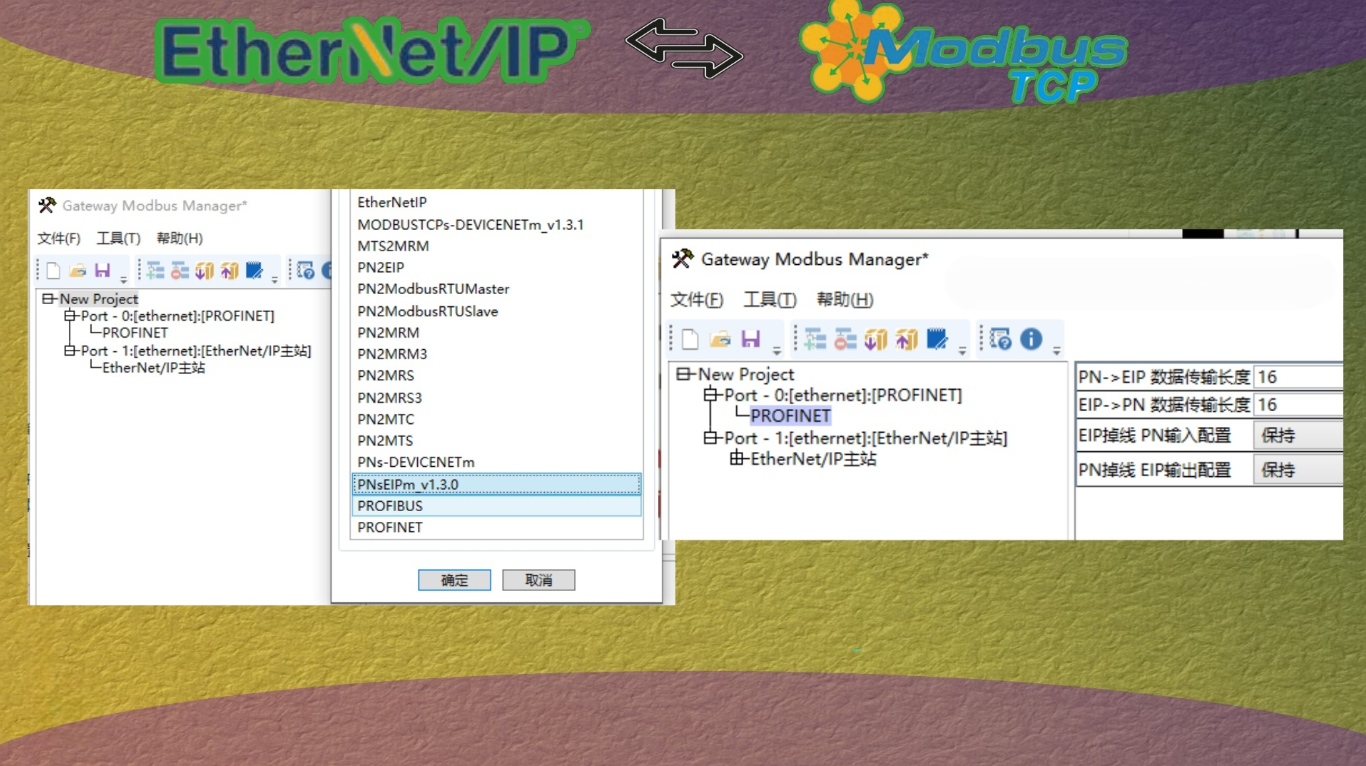

設置MODBUS TCP轉EtherNet IP網關網關作為MODBUS TCP子站時的IP地址，設置Ethernet ip主站和子站以及子站設備的各個參數。設置好參數下載到EtherNet IP轉MODBUS TCP網關。

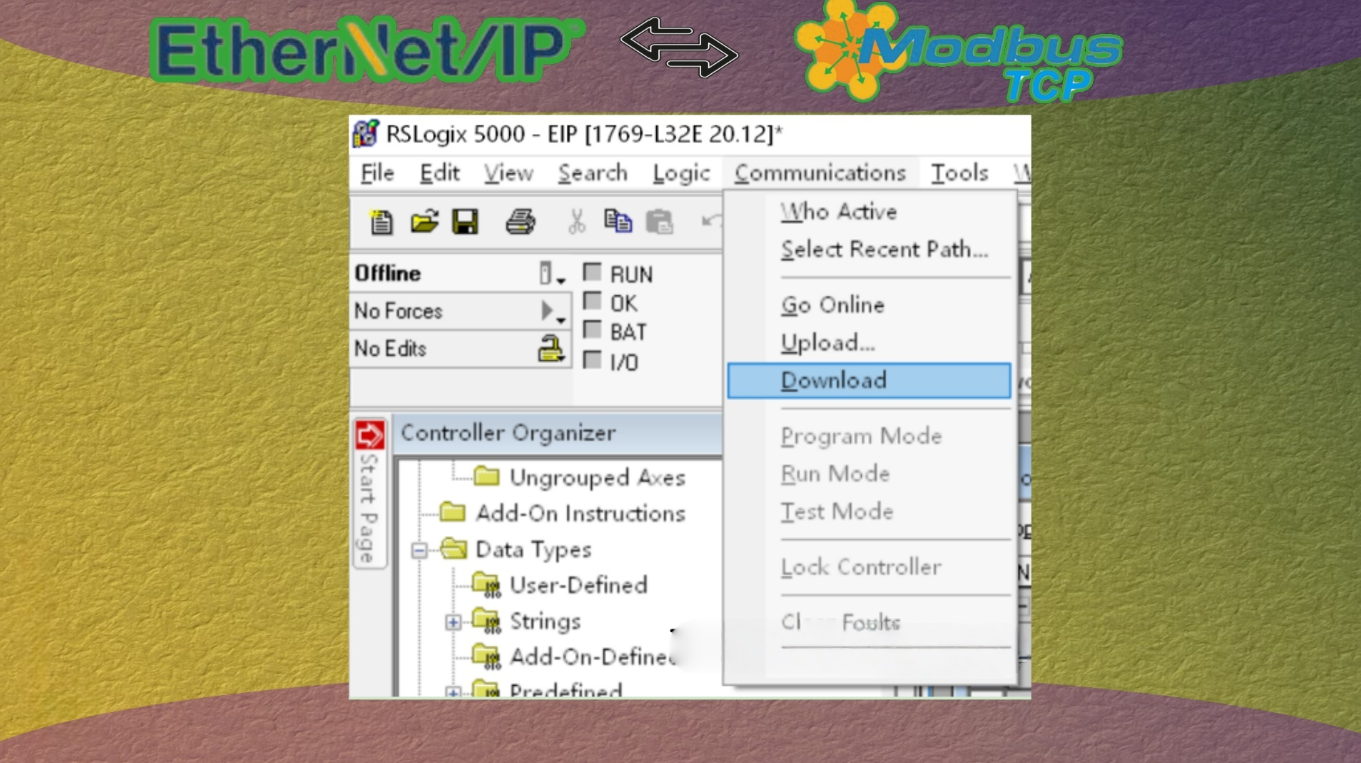

需將MODBUS TCP轉EtherNet IP網關的EDS文件拷貝至任意指定位置,啟動RSLogix5000軟件，進行硬件調配，初始步驟為添加網關的EDS文件，完成安裝后，添加新模塊，選擇“NewModule”選項；

在EIP中搜索MODBUS TCP轉EtherNet IP網關模塊，模塊名稱顯示為EIP001，雙擊MODBUS TCP轉EtherNet IP網關模塊，進行參數布設；裝置PLC即可。

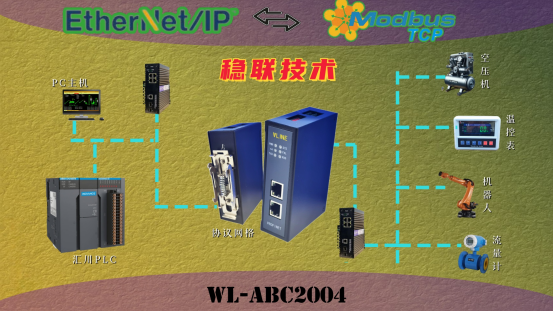

通過本次MODBUS TCP轉EtherNet IP網關與PLC 互聯的案例實踐，充分展現出在工業自動化復雜網絡環境下，實現不同協議設備通信的關鍵路徑與顯著成效。在實施過程中，從硬件連接的精細操作，到軟件層面網關與 PLC 的參數調配、程序編寫及調試，每一步都緊密關聯，對構建穩定可靠的通信鏈路起著決定性作用。
