芯片概述

FP7153 是一款 PWM 控制降壓轉換器，旨在為驅動大功率 LED 提供簡單、高效的解決方案。FP7153 采用 0.1V 基準電壓反饋控制，可最大限度地降低功耗，外部電阻器可根據需要設置電流，以驅動各種類型的 LED。FP7153 包括高低側開關，實現了高效率和緊湊的 PCB 布局。為了延長便攜式應用的電池壽命，FP7153 支持 100% 占空比的低壓差操作。其他功能包括熱關斷、逐周期電流限制和過流保護。

參數

? 輸入電壓范圍：2.5 至 5.5V
? 可調輸出電壓：0.1V 至 VIN
? 精確反饋基準電壓：0.1V (±10%)
? 輸出電流：3A（最大值）
? 工作周期： 0~100%
? 內部固定 PWM 頻率：1.5MHz
? 低靜態電流：100μA
? 無需肖特基二極管
? 內置軟啟動
? 電流模式操作
? 過溫保護
? 包裝： DFN-10L (EP)

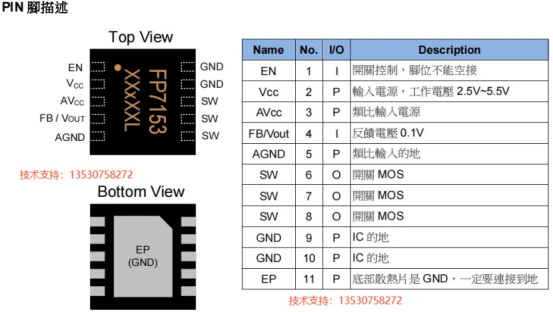

引腳說明

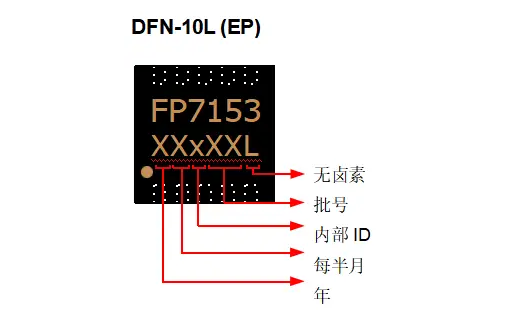

標記信息

無鹵素: 無鹵素產品指示器
批號: 晶圓批號代碼
內部 ID: 內部識別代碼
每半月: 以半個月為時間單位的生產周期指標
例如 : A → 一月上半月
B → 一月下半月
C →二月上半月
D → 二月下半月
年份: 生產年份的最后一位數字

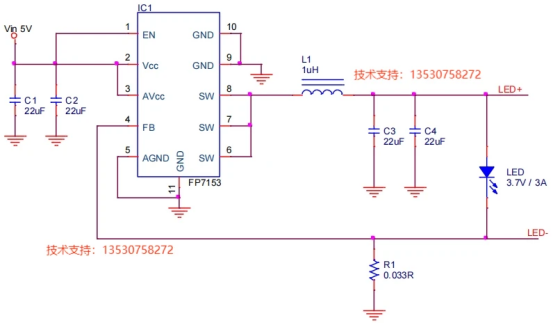

電路圖

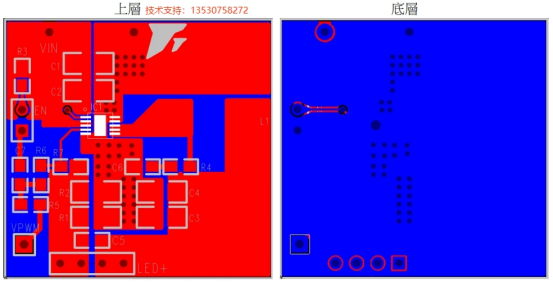

PCB圖

FP7153的應用案列

1.自行車燈：用FP7153進行5V降壓恒流驅動監控補光燈
2.露營燈、頭燈：用FP7153給電池降壓恒流驅動3V燈珠進行無頻閃調光
3.汽車內飾照明：用FP7153給電池降壓恒流驅動3V燈珠進行無頻閃調光
