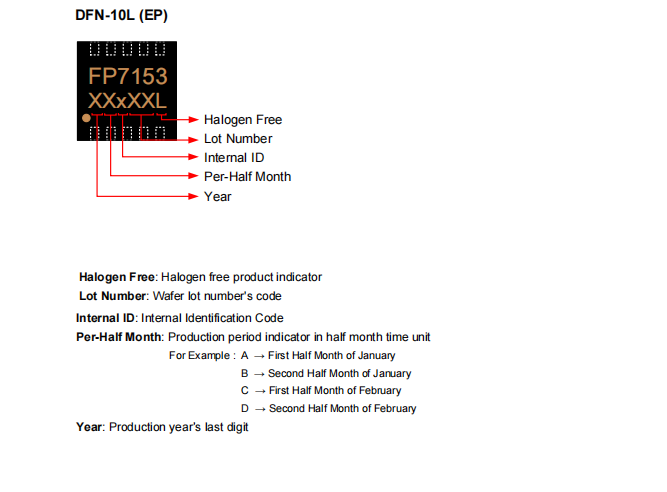

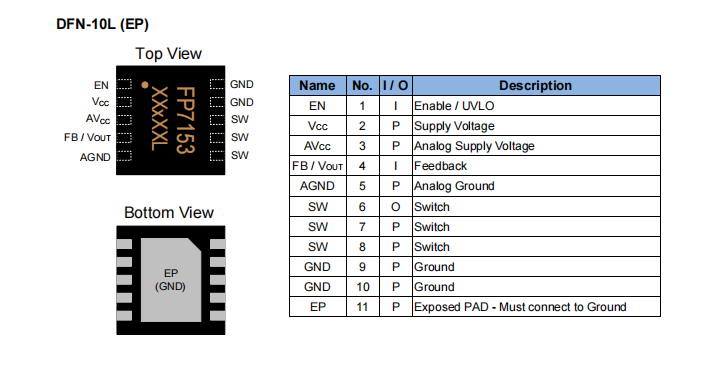

物聯網、智能穿戴、小型便攜設備等市場需求不斷升級,消費者追求更小、更輕薄、待機時間更長的電子產品,高容量小尺寸的元器件需求持續攀升。遠翔推出創新超小封裝的FP7153芯片,采用DFN-10L封裝能夠使Flash在客戶產品的PCB占用面積縮小80%,節省材料成本。

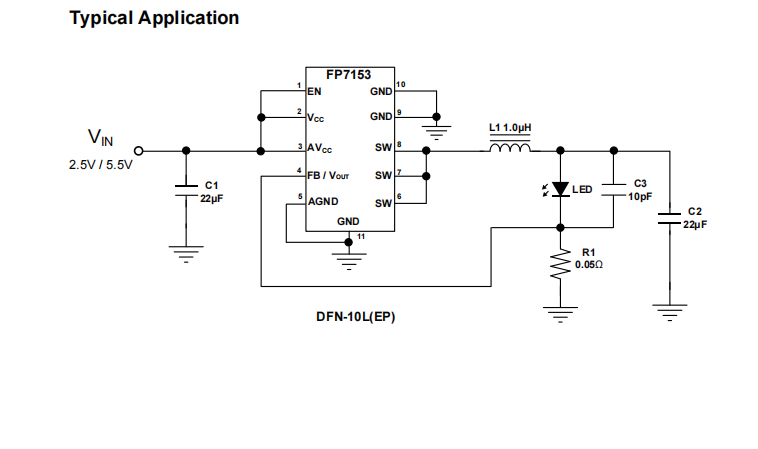

FP7153功能描述
控制回路
FP 7153是一款高效能電流模式同步降壓穩壓器 。主開關(P溝道MOSFET )和同步開關(N溝道 MOSFET )均內置。通過電流模式工作,PWM占空比由誤差放大器輸出和峰值電感電流共同控制。每個周期 開始時,振蕩器開啟P-MOSFET開關,將電流從V輸入源至SW輸出。隨后,芯片開始比較電感電流與誤差 放大器輸出。一旦電感電流i大于誤差放大器輸出,P-MOSFET開關即關閉。當負載電流增加時,反饋電壓 FB將略微下降。這導致誤差放大器輸出更高的電流水平,直到上述峰值電感電流達到相同水平。此時,輸出電壓可以維持在同一水平。
當topP-MOSFET開關關閉時,bottom同步N-MOSFET開關打開。
一旦電感電流反向,上下MOSFET都將關斷,使SW引腳進入高阻抗狀態。
FP7153的電流模式控制回路還包括斜率補償, 以抑制高占空比下的次諧波振蕩。該斜率補償是通過在電感電流信號中添加一個補償斜坡來實現的。
LDO模式
FP7153的最大占空比可以達到100% 。這意味著驅動器的主開關在整個時鐘周期內都處于導通狀態。 一旦占空比達到100% ,反饋路徑就不再控制輸出電壓。輸出電壓將是輸入電壓減去主開關電壓降。
過流保護
FP 7153通過逐周期限制主開關峰值電流周期。當發生過流時,芯片將關閉主開關并打開同步開關,直到下一個周期。
熱保護
當內部接點溫度達到150℃時,FP7153將自動關閉, 以保護部件和系統。
元器件選擇推薦
輸入電容選擇
輸入電容必須連接到FP7153的VIN引腳和GND引腳, 以保持穩定的輸入電壓并過濾脈沖輸入電流。
輸入電容的電壓等級必須大于最大輸入電壓加上紋波電壓。
在開關模式中,降壓轉換器的輸入電流是不連續的。高壓側MOSFET的源電流波形為方波。為了防止 大的電壓瞬變,必須使用低ESR輸入電容器,其尺寸應適應最大均方根電流。輸入電容器電流的均方根值可以通過以下公式計算:

可以看出,當V O為V IN的一半時,C IN處于最壞的電流應力下,C IN的最壞電流應力為I O_MAX/2。

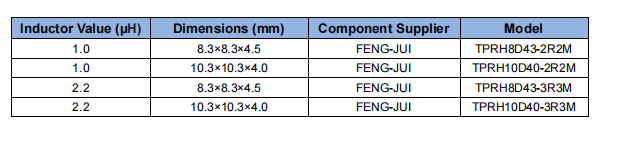

電感器選擇
電感器的值是根據所需的紋波電流來選擇的。較大的電感器會產生較低的紋波電流,而較小的電感器 則會導致較高的紋波電流。然而,較大的電感器具有更大的物理尺寸、更高的串聯電阻和/或更低的飽和電 流。根據經驗,該值應使電感器的峰峰值紋波電流達到最大負載電流的10%~20% 。 電感值可以通過以下方式計算:

電感器紋波電流可按以下方法計算:

選擇一個在最壞負載條件下不會飽和的電感器,即負載電流加上峰值電感紋波電流的一半,即使在最高工作溫度下也是如此。峰值電感電流為:

不同形狀和風格的電感器可從制造商處獲得。屏蔽電感器體積小,輻射電磁干擾少,但價格高于非屏蔽電感器。選擇取決于電磁干擾要求、價格和尺寸。

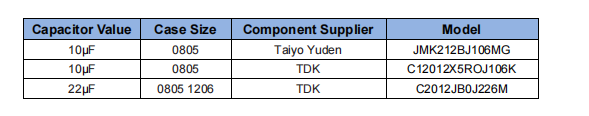

輸出電容器選擇
輸出電容是維持直流輸出電壓所必需的。為了保持輸出電壓紋波低,優選低ESR電容。在降壓轉換器電路中,輸出紋波電壓由電感值、開關頻率、輸出電容值和ESR決定。輸出紋波由以下因素決定:

其中f=工作頻率,COUT=輸出電容,Δ IL = 電感中的紋波電流。對于固定的輸出電壓,輸出紋波在最大輸入電壓時最高,隨著輸入電壓的增加而增大。

使用陶瓷輸入和輸出電容器
使用陶瓷電容器時,需注意輸入和輸出端的處理。當陶瓷電容器用作輸入端,且電源通過長線由墻壁 適配器供電時,輸出端的負載階躍可能會在輸入端VIN處產生振鈴。最輕的情況是,這種振鈴可能耦合到輸 出端,被誤認為是環路不穩定。最嚴重的情況是,長線上突然出現的浪涌電流可能會導致V IN處出現電壓 尖峰,其幅度可能大到足以損壞元件。選擇輸入和輸出陶瓷電容器時,應選用X5R或X7R規格。這些電容器的介電材料在給定值和尺寸下,具有所有陶瓷材料中最佳的溫度和電壓特性。
輸出電流編程
輸出電流由從FB引腳連接到地的電阻器設置。 電流為:

PC板布局檢查清單
1. 電源線,包括GND 、SW和V IN電源線應保持短、直、寬。
2.將C放置在V附近,盡可能靠近V以保持輸入電壓穩定并過濾脈沖輸入電流。
3. 當前設置電阻R1必須直接且盡可能靠近FB引腳連接。
4. FB是一個敏感節點。請遠離開關節點,SW 。一個好的方法是在另一個PCB層上路由反饋路徑,并 在頂層和反饋路徑路由層之間設置接地平面。這可以減少EMI輻射到DC-DC轉換器自身的電壓反饋路徑上。
5.盡量保持C IN和C OUT的GND板緊密接觸。然后通過多個過孔將其連接到地平面(如果使用的話) 。這可以減少地平面噪聲,防止開關電流通過地平面通道循 環。 同時,通過提供低阻抗地連接,還能減少FP 7153的地彈跳。
-
