工業通信“搭橋匠”!Ethernet IP轉ModbusTCP網關助保護測控器暢通“數據動脈”

楠楠 ? 來源:jf_69310483 ? 作者:jf_69310483 ? 2025-06-07 16:29 ? 次閱讀

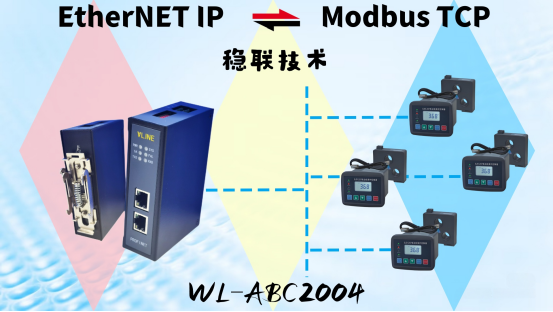

在沒有EthernetIP協議PLC或者EthernetIP主設備的情況下,再或者沒有MODBUSTCP設備的時候。如何用EipScan模擬軟件收發穩聯技術EthernetIP轉modbustcp網關(WL-abc2004)收發的數據以及下發的指令。下面詳細看一下如何運用EIPscan模擬軟件收發數據。


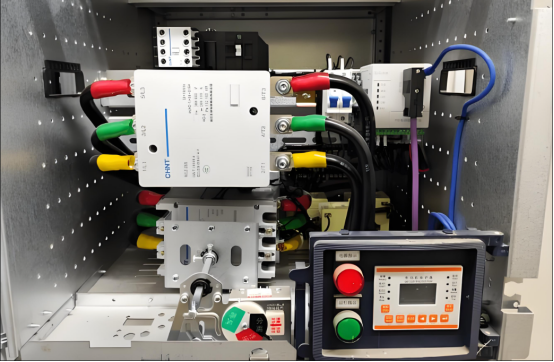

網關布置ModbusTCP參數步驟-依據測控器的使用說明對網關進行布置

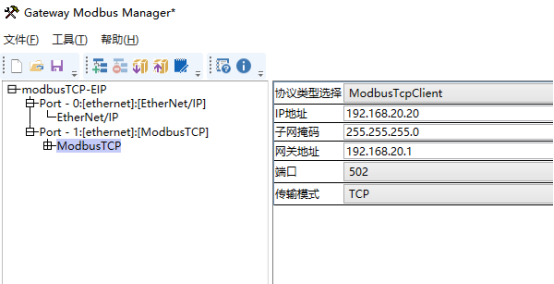

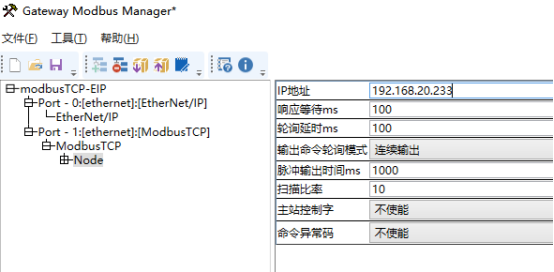

ModbusTCP側布置(主站模式)-設備參數設置-啟用ModbusTCP從站功能,設置IP地址(如192.168.20.20)、端口502-布置從站ID(SlaveID=11),匹配測控器的同網段通信地址(比如:測控器的地址為192.168.20.233),置加測控器讀寫的功能碼,如圖所示



EthernetIP側布置(從站模式)

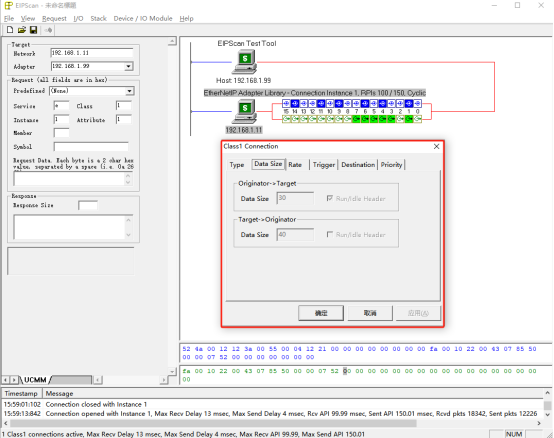

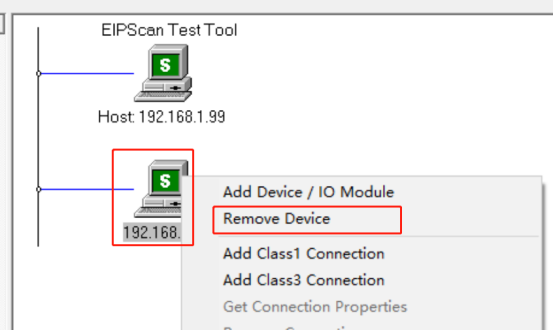

啟動EipScan模擬軟件,需要和網關eip網口同網段。

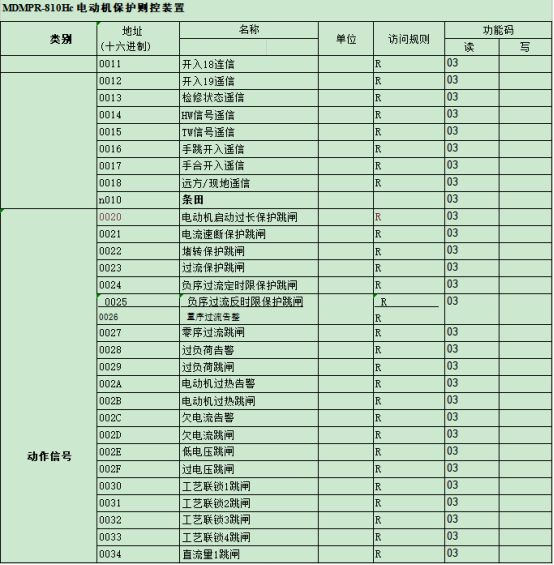

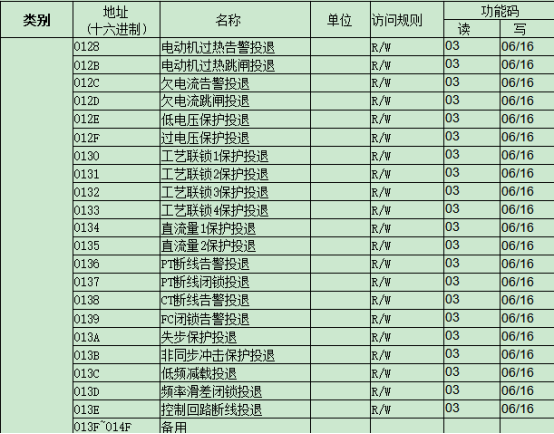

數據標簽映射-創建EipScan與網關寄存器的映射關系:


數據一致性驗證

-通過Eipscan監控測控器標簽值,對比本地顯示數據,-測試案例:-手動設置電動機負載為50%,PLC讀取電流值應與測控器顯示一致

-發送合閘命令,測控器應在50ms內響應并反饋狀態


擴展場景-該方案可復用于以下工業場景:

-電力行業:ModbusTCP電表與EthernetIP能源管理系統集成

-石油化工:ModbusTCP變送器與EthernetIPDCS系統數據互通

-智能建筑:ModbusTCP空調控制器與EthernetIP樓宇自控系統聯動

通過穩聯技術ModbusTCP轉EthernetIP網關(WL-ABC2004)的標準化組態,實現工業設備的“即插即用”,為智能制造的跨品牌、跨協議集成提供了高效解決方案。
