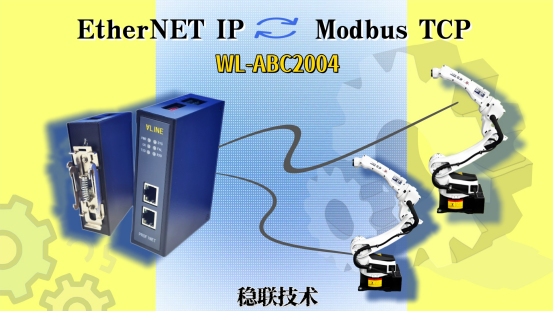

某汽車制造企業新建智能噴涂生產線，需將原有基于ModbusTCP協議的噴涂設備（如機器人）接入現有的Ethernet IP控制系統（Rockwell5000PLC）。

RSLogix5000軟件規劃Ethernet IP端步驟

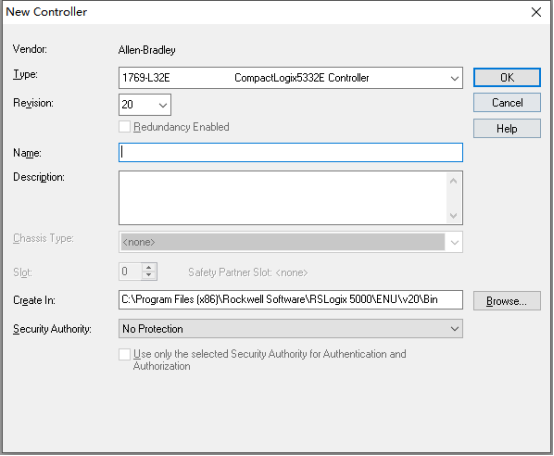

項目創建與通信驅動規劃-啟動項目-運行RSLogix5000，選擇"File>New"創建新項目，指定控制器類型（如CompactLogix5000）。

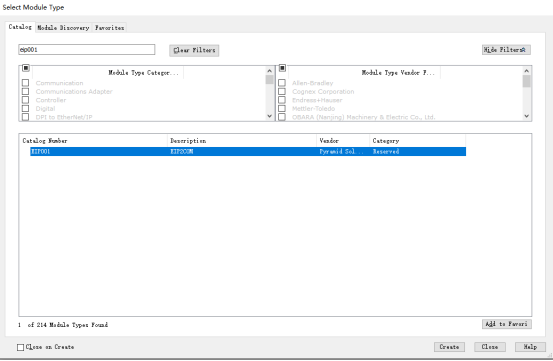

置入穩聯技術Ethernet IP轉ModbusTCP網關通信模塊WL-ABC2004在"I/OConfiguration"視圖中，右鍵點擊控制器并選擇"NewModule"，置入Ethernet IP通信模塊（EIP001）。

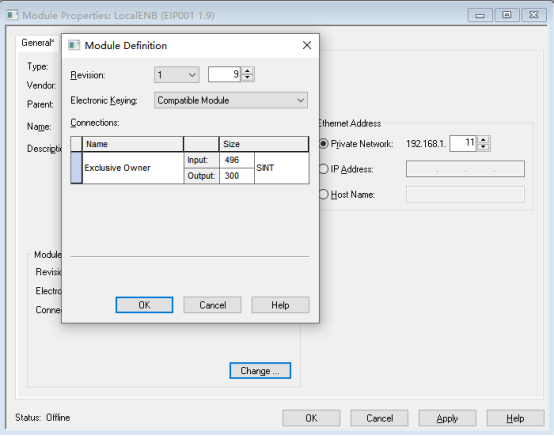

規劃穩聯技術Ethernet IP轉ModbusTCP網關wl-abc2004模塊參數-設置模塊IP地址（如192.168.1.11）,編寫input、output數量

創建數據映射標簽

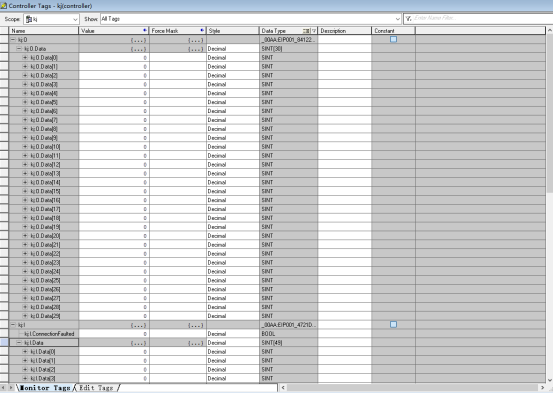

定義輸入/輸出標簽-在"ControllerTags"中創建與Modbus寄存器對應的標簽。建立地址映射表

設計標簽與Modbus地址的映射關系。

GatewayModbusManager規劃軟件設置步驟-穩聯技術Ethernet IP轉ModbusTCP網關基礎參數規劃。設備連接-通過串口或以太網連接網關，啟動GatewayModbusManager，選擇"EIP-MTC"。

Ethernet IP端規劃

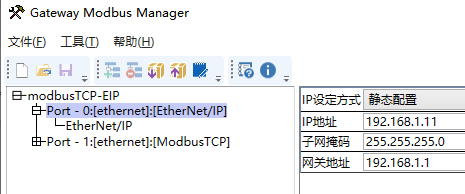

角色定義-在"Port-0:[ethernet]:[EtherNet/lP]"中設定IP地址網關地址子網掩碼。

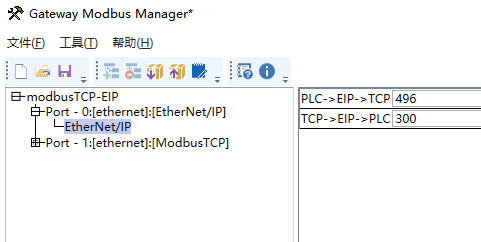

I/O映射規劃-定義輸入數據區（對應ModbusTCP的輸出）-數據長度：如496字節-映射關系：將Ethernet IP輸入?yún)^(qū)與Modbus保持寄存器關聯-定義輸出數據區（對應ModbusTCP的輸入）-數據長度：如300字節-映射關系：將Ethernet IP輸出區與Modbus輸入寄存器關聯

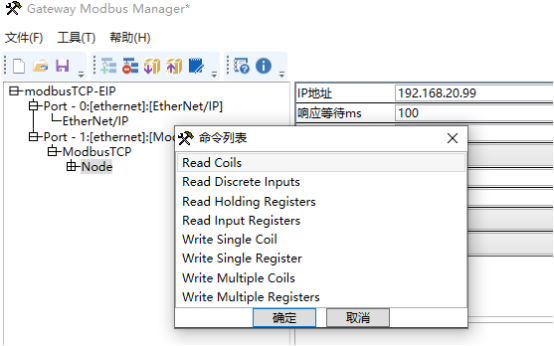

ModbusTCP端規劃-客戶端參數：設置ModbusTCP客戶端端口（默認502）。功能碼支持-啟用常用功能碼：03（讀保持寄存器）、04（讀輸入寄存器）、06（寫單個寄存器）、16（寫多個寄存器）

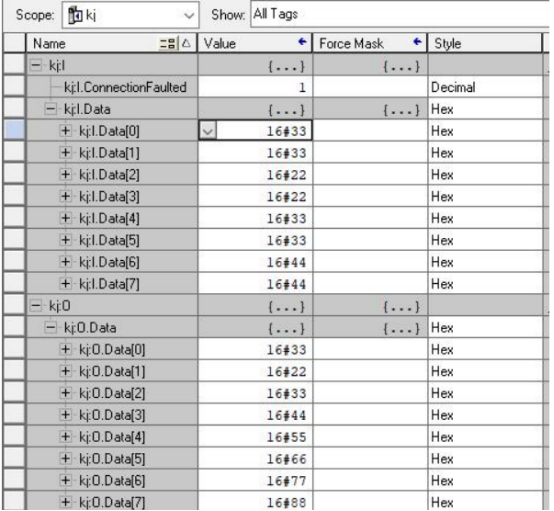

系統集成與驗證步驟-通信測試：網絡連通性驗證

使用ping命令確認RSLogix5000、穩聯技術Ethernet IP轉ModbusTCP網關、Modbus設備之間網絡可達。

實時性測試

-監控系統響應時間，確保從RSLogix5000寫入到Modbus設備接收的延遲<20ms-驗證在高負載條件下（如80%網絡利用率）的通信穩定性

該方案已在汽車制造、食品加工等行業的自動化生產線中成功應用，實現了Rockwell自動化系統與Modbus設備的高效集成，為工業通信協議轉換提供了標準化實施路徑。
