哈斯CNC機床數據采集配置操作

一、CNC配置

哈斯的數控面板共有兩種情況。

老版本：

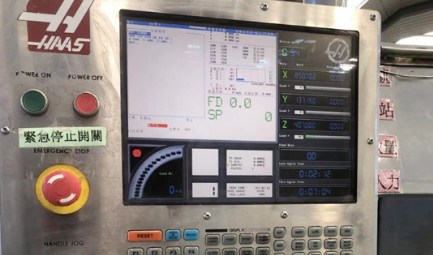

新版本：

注：老版本通訊為串口，新版本通訊為網口。

1、確認通訊接口

（1）數控面板的后面

老版本的串口一般都會引出在正后面的左側位置，上面有串口和網口，注意老版本的系統網口是無法作為通訊采集的，目前網關僅支持采集新版本網口。

（2）其他位置

其他位置一般是前面兩個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。

2、系統和網絡配置

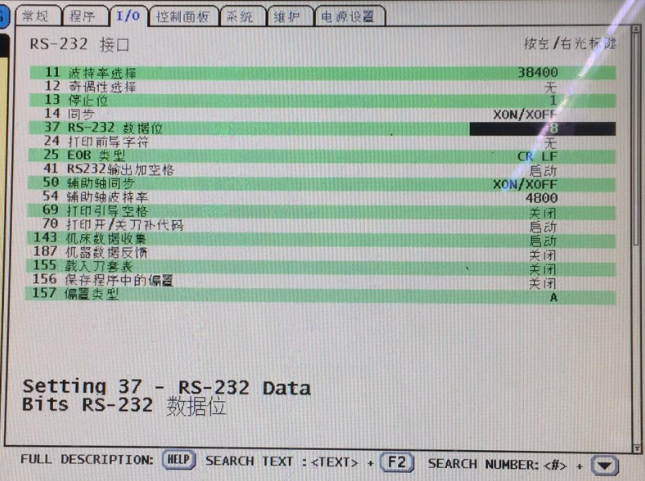

（1）老式彩屏設置通訊參數

一共三步：點擊設置按鈕、選擇I/O、更改系統參數

比較重要的參數：波特率、奇偶性、停止位、數據位、EOB類型、機床數據收集參數

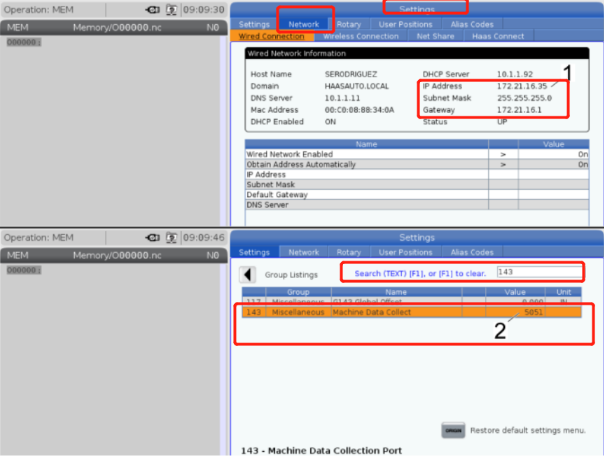

（2）新式彩屏設置系統參數和網絡

一共四步：點擊設置按鈕、選擇網絡、更改ip、確認端口

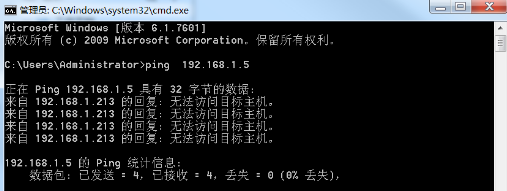

（3）通訊測試

例：ping192.168.1.5

二、登錄網關后臺配置采集規則即可實現數據采集
