MAX3170 +3.3V、多協議、3 Tx/3 Rx、軟件可選的時鐘/數據收發器技術手冊
概述
MAX3170是一款帶三個驅動器/三個接收器的多協議收發器，采用+3.3V單電源供電。MAX3170與MAX3171/MAX3173和MAX3172/MAX3174一起構成完整的軟件可選數據終端設備(DTE)或數據通信設備(DCE)接口端口，支持V.28 (RS-232)、V.11（RS-449/V.36、EIA530、EIA530-A、X.21）和V.35協議。MAX3170收發器傳輸高速時鐘和數據信號，而MAX3171或MAX3173傳輸控制信號。MAX3170可以通過MAX3172或MAX3174軟件可選電阻端接網絡或分立端接網絡進行端接。
內部電荷泵和專有的低壓降發射器輸出級支持在+3.3V單電源下進行符合V.11、V.28和V.35規范的操作。當所有模式引腳（M0、M1和M2）都被拉高或懸空時，進入無電纜模式。在無電纜模式下，電源電流降至1mA，并且所有發射器和接收器輸出都被禁用（高阻抗）。短路限制和熱關斷電路可保護驅動器，防止功耗過大。
數據表：*附件：MAX3170 +3.3V、多協議、3 Tx 3 Rx、軟件可選的時鐘 數據收發器技術手冊.pdf
應用
- CSU/DSU
- 數據網絡PCI卡
- 數據路由器
特性
- 業界較早的+3.3V單電源收發器
- 3V/5V邏輯兼容I/O
- 經認證符合TBR-1和TBR-2標準（NET1和NET2）——待完成
- 支持V.28 (RS-232)、V.11（RS-449/V.36、EIA530、EIA530-A、X.21）和V.35協議
- 可通過軟件選擇DTE/DCE
- 與MAX3171/MAX3173和MAX3172/MAX3174構成完整的DTE/DCE端口
- 真正的故障安全接收器操作
- 采用小型28引腳SSOP封裝
- 10Mbps操作(V.11/V.35)
- 僅需要四個微型表貼電容
- 所有發射器輸出均受到±15V的故障保護，以抵御電纜接線錯誤
操作電路

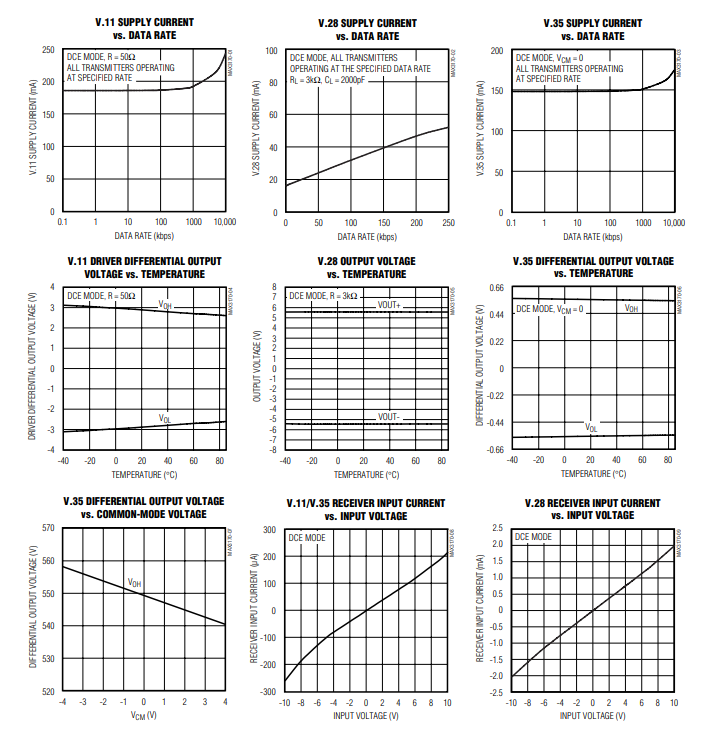

典型操作特性

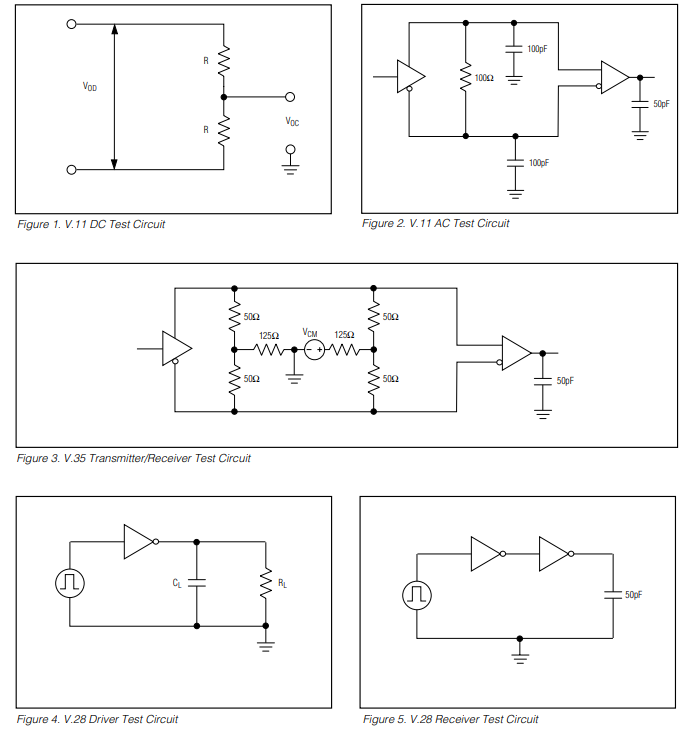

測試電路
引腳配置描述
