UCC2751xA-Q1 單通道高速低側柵極驅動器器件可有效驅動 MOSFET 和 IGBT 電源開關。憑借本質上最小化擊穿電流的設計， UCC2751xA-Q1 系列器件可向容性負載提供和吸收高峰值電流脈沖 提供軌到軌驅動能力和極小的傳播延遲（通常為 17 ns）。

UCC2751xA-Q1 系列器件提供 4A 拉電流、4A 灌電流（對稱驅動） VDD = 12 V 時的峰值驅動電流能力。
*附件：ucc27518a-q1.pdf

UCC2751xA-Q1 系列器件可在 4.5V 至 18V 的寬 VDD 范圍內工作，并且 –40°C 至 140°C 的寬溫度范圍。 VDD 引腳上的內部欠壓鎖定 （UVLO） 電路 在 VDD 工作范圍之外保持低電平輸出。能夠在低電壓水平下運行，例如 低于 5 V，具有一流的開關特性，特別適合驅動 新興的寬帶隙功率開關器件，例如 GaN 功率半導體器件。

UCC2751xA-Q1 系列器件的輸入引腳閾值基于 CMOS 邏輯 其中，閾值電壓是 VDD 電源電壓的函數。通常，輸入高電平 閾值 （V IN–H ） 為 55% VDD 系列和 input 低電平 閾值 （V IN-L ） 為 39% V DD 系列 .寬滯后 （16%） VDD 系列通常）提供出色的噪聲 抗擾度，并允許用戶在輸入 PWM 信號和 器件的 INx 引腳。

UCC2751xA-Q1 系列器件還在 EN 上具有可浮動的使能功能 針。EN 引腳可以處于無連接狀態，從而實現引腳對引腳的兼容性 分別在 UCC2751xA-Q1 系列器件和 TPS2828-Q1 或 TPS2829-Q1 器件之間。 使能引腳閾值是一個固定的電壓閾值，不會隨 VDD 系列pin 偏置電壓。通常，啟用高閾值 （V EN-H 系列 ） 為 2.1 V，使能低閾值 （V EN-L 系列 ) 為 1.25 V。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件符合汽車標準的 1 級：-40°C
    至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C6
• 低成本柵極驅動器器件，可出色
  地替代 NPN 和 PNP 分立解決方案
• 與 TI 的 TPSS2828-Q1
  和 TPS2829-Q1 引腳對引腳兼容
• 4A 峰值拉電流和 4A 峰值灌電流對稱
  驅動
• 快速傳播延遲（典型值為 17ns）
• 快速上升和下降時間（典型值為 8ns 和 7ns）
• 4.5V 至 18V 單電源范圍
• 在 VDD UVLO 期間，輸出保持低電平（確保在
  上電和
  斷電時無毛刺運行）
• CMOS 輸入邏輯閾值 （帶遲滯的電源
  電壓函數）
• 具有高抗噪
  能力的遲滯邏輯閾值
• 用于啟用功能的 EN 引腳（允許不
  連接）
• 能夠在 Input 和 Enable 引腳上
  支持負電壓 （–5 V）
• 當 Input Pins 懸空時 Output Held Low
• 輸入引腳絕對最大電壓電平不受
  VDD 引腳偏置電源電壓限制
• 工作溫度范圍為 –40°C 至 140°C
• 5 引腳 DBV 封裝 （SOT-23）

參數

方框圖

. 產品概述

• ?型號?：UCCA-Q
• ?類型?：單通道高速低側柵極驅動器
• ?特點?：
  • 適用于汽車應用，符合AEC-Q標準
  • 提供A源電流和A漏電流（對稱驅動）
  • 寬VDD范圍：.V至V
  • 輸入邏輯閾值基于CMOS邏輯，具有滯回功能
  • 快速傳播延遲（典型值ns）
  • 輸出在VDD欠壓鎖定（UVLO）時保持低電平
  • 輸入引腳可承受負電壓
  • 低成本柵極驅動器，可替代NPN和PNP離散解決方案

. 應用領域

• 汽車
• 開關電源
• DC-DC轉換器
• 太陽能電源
• 電機控制
• UPS
• 新興寬帶隙功率器件（如GaN）的柵極驅動器

. 電氣特性

• ?UVLO?：
  • VDD啟動閾值：約.V
  • 滯后電壓：約.V
• ?輸入特性?：
  • 輸入高電平閾值（VIN_H）：% VDD
  • 輸入低電平閾值（VIN_L）：% VDD
  • 輸入滯回：% VDD
• ?輸出特性?：
  • 源/漏峰值電流：A
  • 輸出高電平電壓（VOH）：接近VDD
  • 輸出低電平電壓（VOL）：接近GND

. 功能描述

• ?VDD和UVLO?：內部UVLO保護電路在VDD電壓低于閾值時鎖定輸出。
• ?輸入階段?：基于CMOS邏輯，輸入閾值隨VDD變化，具有寬滯回以增強噪聲免疫。
• ?使能功能?：EN引腳允許通過邏輯信號啟用或禁用輸出。
• ?輸出階段?：能夠在Miller平臺期間提供高峰值源電流，快速驅動功率開關。

. 設備功能模式

• ?正常模式?：輸出狀態取決于輸入和使能引腳的狀態。
• ?UVLO模式?：當VDD電壓低于UVLO閾值時，輸出保持低電平。

. 應用與實現

• ?設計考慮?：包括輸入輸出邏輯、輸入閾值類型、VDD偏置電壓、峰值源漏電流、使能功能、傳播延遲等。

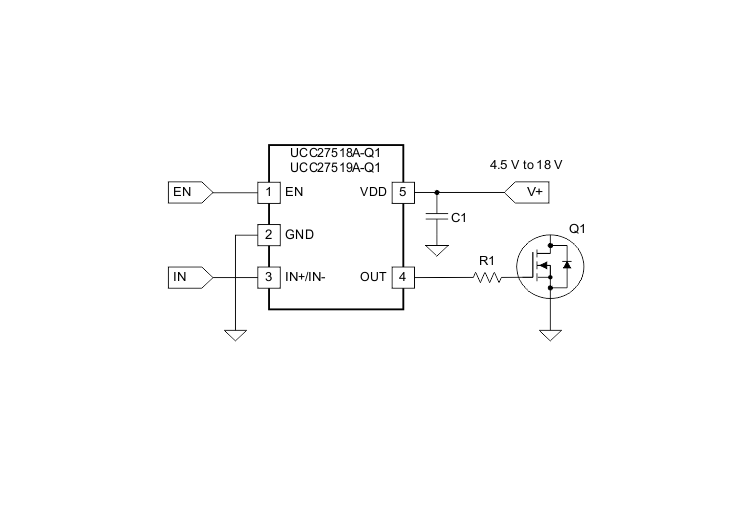

• ?典型應用?：包括作為數字功率控制器的伴隨柵極驅動器，以及驅動新興寬帶隙功率器件。

. 電源推薦

• 建議VDD使用μF的旁路電容，以改善噪聲濾波。

. 布局

• ?布局指南?：建議將驅動器盡可能靠近功率器件放置，使用低電感SMD組件，并最小化電流環路路徑。
• ?熱考慮?：提供了熱阻等熱度量標準，以幫助評估散熱性能。

. 文檔與支持

• 提供了相關文檔、社區資源鏈接以及接收文檔更新通知的方法。
