MXL1544/MAX3175 +5V、多協議、軟件可選控制收發器技術手冊

要長高 ? 2025-05-19 17:32 ? 次閱讀

概述
MXL1544/MAX3175均為四驅動器/四接收器多協議收發器,與MXL1543一起采用+5V單電源供電。MXL1544/MAX3175與MXL1543和MXL1344A一起構成可通過軟件選擇的完整數據終端設備(DTE)或數據通信設備(DCE)接口端口,支持V.28 (RS-232)、V.10/V .11(RS-449/V.36、EIA-530、EIA-530A、X.21、RS-423)和V.35協議。MXL1544/MAX3175收發器傳送串行接口控制信號,而MXL1543傳送高速時鐘和數據信號。通常,MXL1543使用MXL1344A進行端接。除了在接收器輸入端增加了10μs(典型值)毛刺抑制電路外,MAX3175與MXL1544完全相同。MXL1544/MAX3175采用28引腳SSOP封裝。
數據表:*附件:MXL1544 MAX3175 +5V、多協議、軟件可選控制收發器技術手冊.pdf

應用

  • 高速接入(電信)
  • 調制解調器
  • 網絡集線器、交換機、路由器
  • 電信交換機

特性

  • MXL1544/MAX3175、MXL1543、MXL1344A芯片組與LTC1544、LTC1543、LTC1344A芯片組引腳兼容
  • 芯片組采用+5V單電源供電
  • 軟件可選反DCE/DTE
  • 支持V.28 (RS-232)、V.10/V.11(RS-449/V.36、EIA-530、EIA-530A、X.21、RS-423)協議
  • 直通式引腳配置
  • 真正的故障安全操作
  • 0.5μA低關斷電流(無電纜模式)
  • 10μs接收器輸入去毛刺(僅限MAX3175)
  • 符合TUV認證NET1/NET2和TBR1/TBR2標準

操作電路

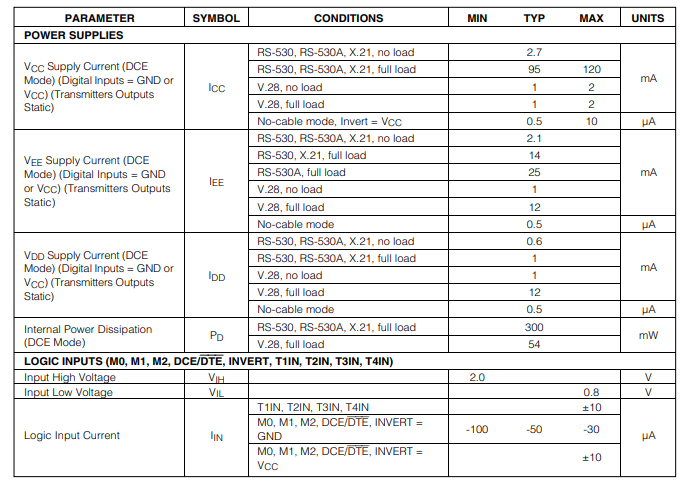

電特性

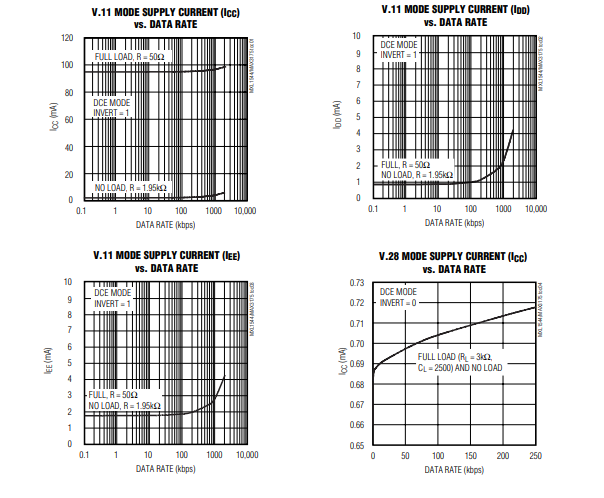

典型操作特性

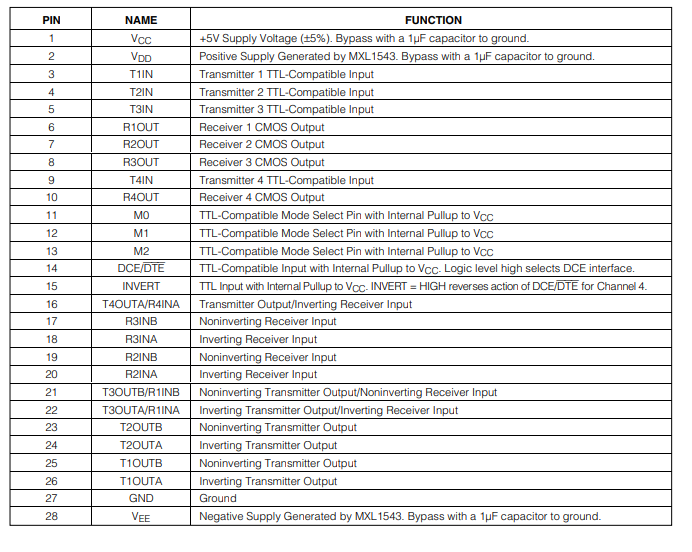

引腳配置描述

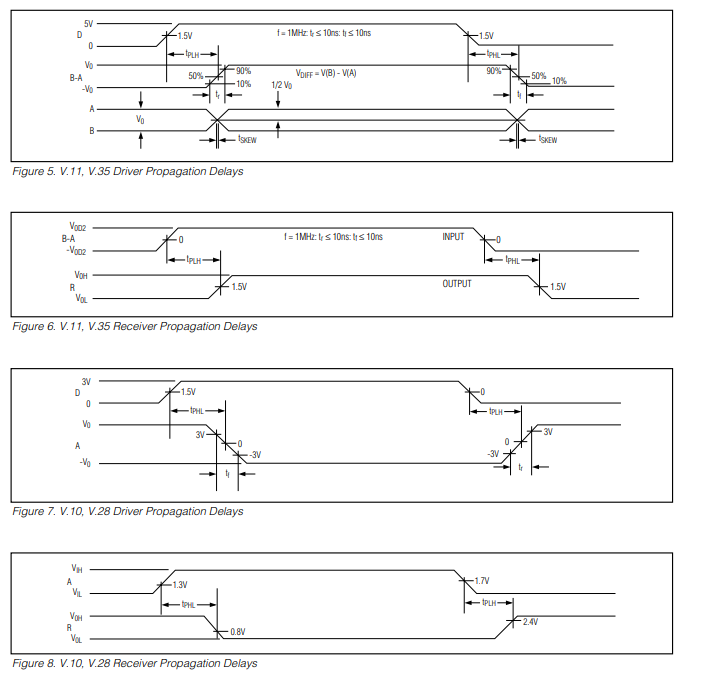

開關時間波形
