UCC21520-Q1 是一款隔離式雙通道柵極驅動器，具有 4A 拉電流和 6A 灌電流峰值電流。它設計用于驅動高達 5MHz 的功率 MOSFET、IGBT 和 SiC MOSFET。

輸入側通過 5.7kVRMS 增強型隔離柵與兩個輸出驅動器隔離，具有最小 125V/ns 的共模瞬態抗擾度 （CMTI）。兩個次級側驅動器之間的內部功能隔離允許高達 1500VDC 的工作電壓。
*附件：ucc21520-q1.pdf

每個驅動器都可以配置為兩個低側驅動器、兩個高側驅動器或一個具有可編程死區時間 （DT） 的半橋驅動器。禁用引腳可同時關閉兩個輸出，并允許在保持開路或接地時正常工作。作為故障安全措施，初級側邏輯故障會強制兩個輸出為低電平。

每個器件都接受高達 25V 的 VDD 電源電壓。3V 至 18V 的寬輸入 VCCI 范圍使驅動器適合與模擬和數字控制器連接。所有電源電壓引腳均具有欠壓鎖定 （UVLO） 保護。

憑借所有這些高級功能，UCC21520-Q1 可實現高效率、高功率密度和穩健性。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 設備溫度等級 1
• 功能安全質量管理
  • 提供有助于功能安全系統設計的文檔
• 結溫范圍 –40 至 +150°C
• 切換參數：
  • 33ns 典型傳播延遲
  • 20ns 最小脈沖寬度
  • 6ns 最大脈寬失真
• 共模瞬態抗擾度 （CMTI） 大于 125V/ns
• 浪涌抗擾度高達 10kV
• 隔離柵壽命 >40 年
• 4A 峰值拉電流、6A 峰值灌電流輸出
• 3V 至 18V 輸入 VCCI 范圍，可與數字和模擬控制器連接
• 高達 25V VDD 輸出的驅動電源
  • 5V 和 8V VDD UVLO 選項
• 可編程重疊和死區時間
• 快速禁用電源排序

參數

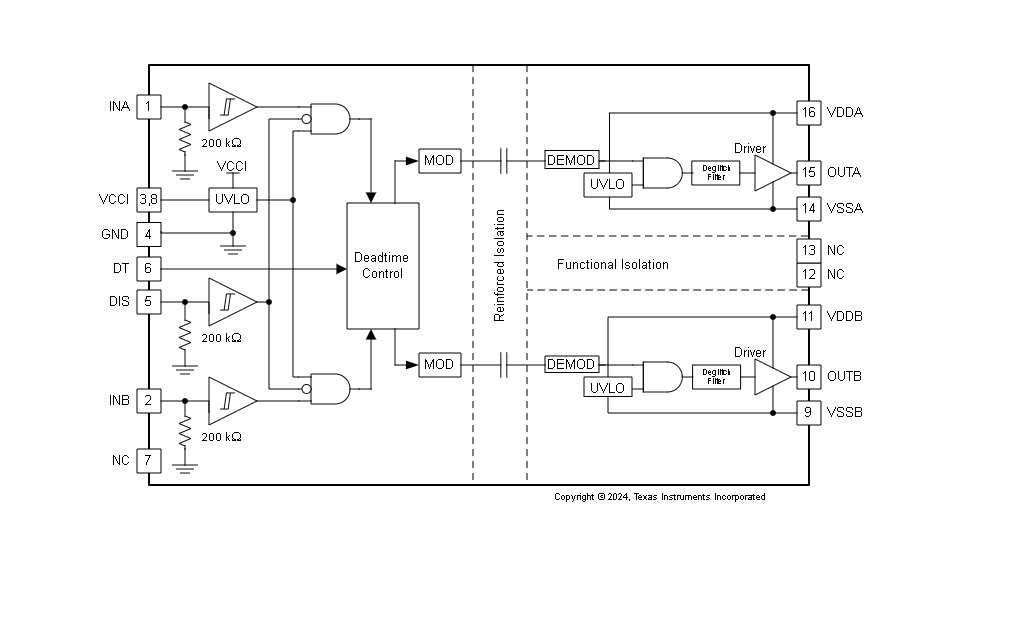

方框圖

概述

UCC0-Q是一款隔離型雙通道柵極驅動器，專為驅動功率MOSFET、IGBT和SiC MOSFET設計。它具備高隔離電壓、高共模瞬態免疫能力（CMTI）、可編程死區時間、欠壓鎖定（UVLO）保護和禁用引腳等功能，適用于汽車、工業和通信領域的電源轉換和電機驅動應用。

主要特性

• ?高隔離電壓?：具備5.7kV RMS的強化隔離電壓，符合DIN EN IEC -7 (VDE 4-)標準。
• ?高CMTI?：大于5V/ns的共模瞬態免疫能力，提高系統穩定性。
• ?寬輸入電壓范圍?：VCCI輸入電壓范圍為3V至8V，兼容數字和模擬控制器。
• ?可編程死區時間?：通過DT引腳和電阻編程，防止上下橋臂直通。
• ?多重保護?：包括UVLO保護、輸出短路保護和過溫保護等。
• ?高效驅動?：具備4A峰值源電流和6A峰值沉電流，支持高達5MHz的開關頻率。
• ?長隔離壽命?：隔離柵極壽命超過年，確保長期可靠性。

應用領域

• ?汽車應用?：HEV和BEV電池充電器。
• ?電源供應?：隔離DC-DC和AC-DC轉換器。
• ? 不間斷電源（UPS） ?。
• ?工業應用?：電機驅動、工業控制系統等。

功能描述

輸入與輸出

• ?雙通道隔離?：通過.kV RMS的隔離屏障隔離輸入與輸出，防止電氣干擾。
• ?可編程死區時間?：通過DT引腳調整死區時間，防止橋臂直通。
• ?禁用引腳?：將DIS引腳置高可同時關閉兩個輸出，提高系統安全性。

保護機制

• ?UVLO保護?：監測VCCI、VDDA和VDDB電壓，當電壓低于閾值時關閉輸出。
• ?輸出短路保護?：在輸出短路時限制電流，防止損壞。
• ?熱關斷保護?：結溫超過限制時自動關閉輸出，防止過熱損壞。

電氣特性

• ?低傳播延遲?：輸入到輸出的傳播延遲典型值為ns，匹配度小于ns。
• ?高CMTI?：能夠承受大于V/ns的共模瞬態電壓，提高系統抗干擾能力。
• ?寬工作溫度范圍?：工作結溫范圍為-°C至+0°C。

典型應用

UCC0-Q適用于各種半橋和全橋拓?fù)浣Y(jié)構，如同步降壓轉換器、同步升壓轉換器、DC-AC逆變器等。其隔離特性和強大的驅動能力使得它成為汽車、工業和通信領域電源轉換和電機驅動應用的理想選擇。

設計指南

• ?電源設計?：選擇合適的VCCI、VDDA和VDDB電壓，確保滿足UVLO閾值要求。
• ?死區時間設置?：根據具體應用需求調整DT引腳上的電阻值，設置合適的死區時間。
• ?布局考慮?：注意高電壓隔離和信號完整性，確保PCB布局符合隔離要求。
• ?電容選擇?：在VCCI、VDDA和VDDB引腳附近放置合適的旁路電容，以提供穩定的電源。

封裝與訂購信息

• ?封裝類型?：SOIC-6封裝。
• ?溫度范圍?：-°C至+0°C。
• ?RoHS合規性?：符合RoHS標準。
