OPA454器件是一種低成本運算放大器，具有高電壓（100 V）和相對較高的電流驅動（50 mA）。它的單位增益穩定，增益帶寬積為2.5 MHz。

數據手冊：*附件：OPA454 高電壓 (100V) 高電流 (50mA) 運算放大器，g=1穩定技術手冊.pdf

OPA454具有內部保護功能，可防止過熱和電流過載。它完全指定在±5 V至±50 V的寬電源范圍內或在10 V至100 V的單電源上運行。狀態標志是一個開漏輸出，使其易于參考標準低壓邏輯電路。這種高壓運算放大器具有出色的精度、寬輸出擺幅，并且沒有類似放大器中常見的反相問題。

使用啟用或禁用引腳可以獨立禁用輸出，該引腳有自己的公共返回引腳，可以輕松連接到低壓邏輯電路。這種禁用是在不干擾輸入信號路徑的情況下完成的，不僅節省了電力，還保護了負載。

OPA454采用小型外露金屬焊盤封裝，在-40°C至+85°C的擴展工業溫度范圍內易于散熱。

特征
?寬電源范圍：
±5 V（10 V）至±50 V（100 V）
?高輸出負載驅動：IO>±50mA
?寬輸出電壓擺動：1 V至軌道
?獨立輸出禁用或關閉
?寬溫度范圍：-40°C至+85°C
?8針SO封裝

引腳功能和配置

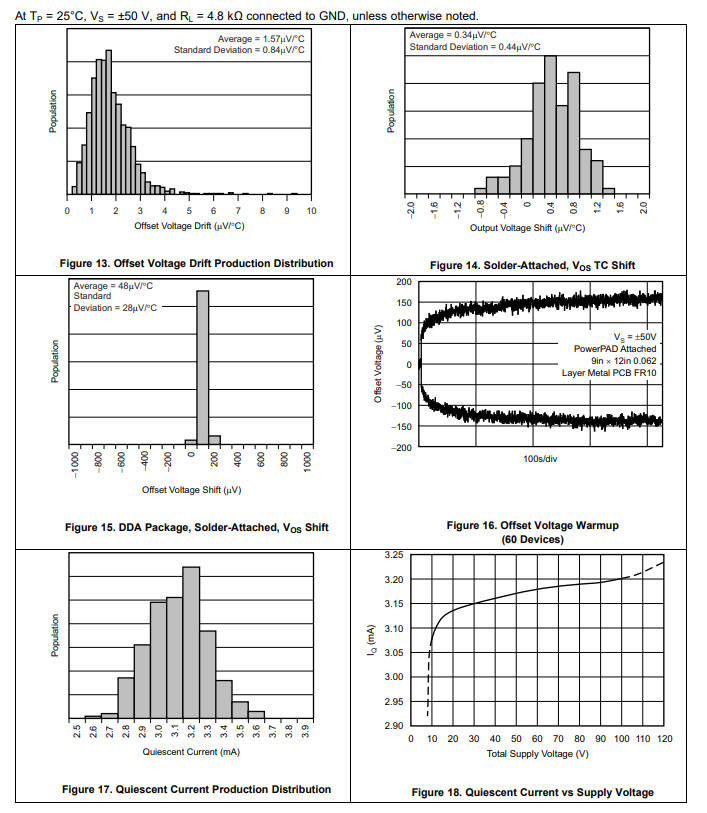

典型特性

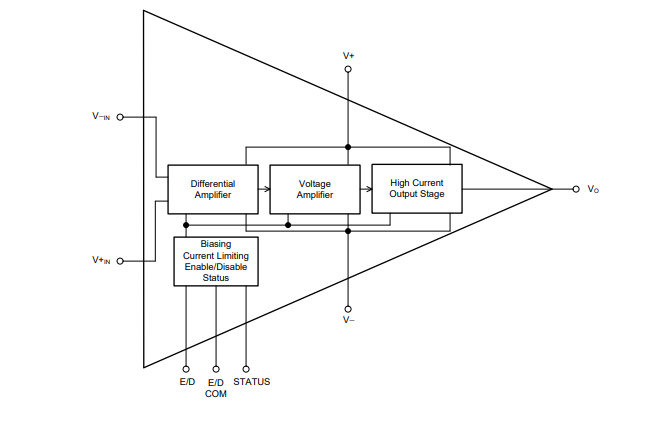

功能方框圖

應用
?測試設備
?雪崩光電二極管：
高V電流檢測
?壓電電池
?傳感器驅動器
?伺服驅動器
?音頻放大器
?高壓合規電流源
?通用高壓穩壓器和電源
