TIO9000上位機,是針對同星標準硬件產品TIO9000系列板卡開發的交互式軟件。主要用于:
▲連接硬件并獲取報文消息,使用友好的、可交互的方式對報文進行收發
▲獲取、查看軟件發送請求報文的腳本代碼,進行定制化處理,降低上手難度
3
Windows窗體
TIO上位機主要包括以下5個區域:
▲工具欄區
▲板卡通道樹視圖區
▲板卡數據的讀取和設置區
▲操作須知區
▲操作日志區
圖1:TIO上位機界面
3.1 工具欄區
工具欄區分為菜單欄和通道欄。
窗口頂部為菜單欄,如圖2。
圖2: 菜單欄
菜單欄圖標說明如下:
點擊如下圖標,彈出“上報間隔設置”窗口,在此處設置某類型板卡自動上報的周期。設置為0將停止板卡自動上報。如圖3。

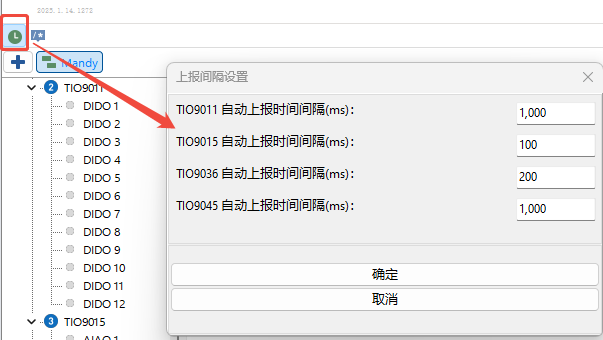

圖3:上報間隔設置
點擊如下圖標,彈出“輸出語言框”窗口,在此處選擇需要輸出的腳本代碼語言。針對板卡操作輸出對應報文腳本代碼。如圖4、圖5。

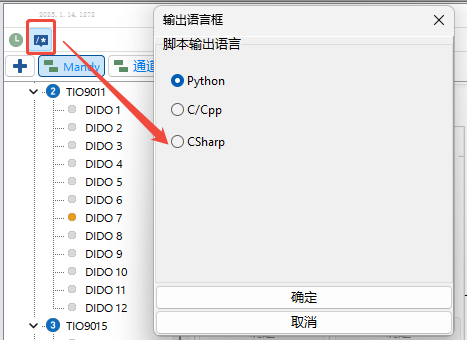

圖4: 輸出語言框
圖5:輸出腳本代碼效果
菜單欄下方為通道欄,通道欄圖標說明如下:
點擊如下圖標,添加通道,彈出選擇板卡通道窗口,選擇完成后會在右側創建一個切換至該通道的按鈕。點擊創建出來的按鈕可以切換至該工作通道并連接(本例為通道1)。如圖6。
圖6:添加通道
添加通道后,點擊創建的通道按鈕,查詢工作在所選通道上的所有板卡,并獲取板卡上報的報文。如圖7。
圖7:所選通道的模塊視圖
3.2板卡通道樹視圖區
窗口左側為板卡通道樹視圖。可在此選擇不同板卡和某板卡的不同通道,如圖8。

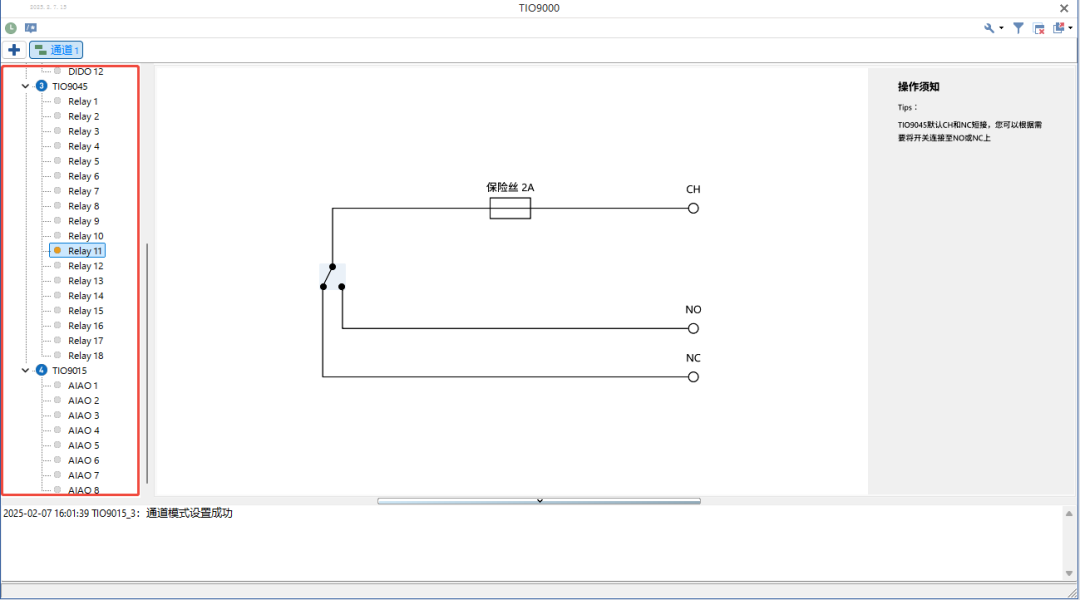

圖8:樹視圖區
3.3板卡數據的讀取和設置區
窗口中央為板卡數據的讀取和設置界面,可在此界面查看和設置板卡配置數據,如圖9。
圖9:數據讀取/設置區
3.4 操作須知區
窗口右側為該板卡的操作須知,可查看該板卡的注意事項,如圖10。

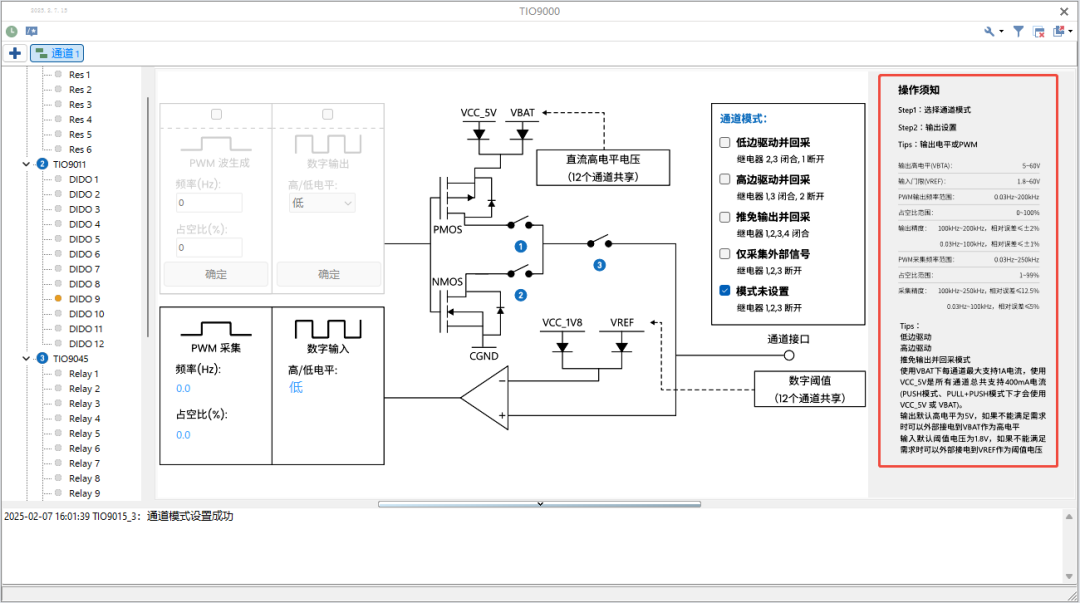

圖10:操作須知區
3.5 操作日志區
用于展示發送請求報文操作硬件的log信息以及該操作的腳本代碼。如圖11。
圖11:操作日志區
4
板卡操作說明
4.1TIO9011
通道模式設置為Pull、Push、Pull+Push后,輸出PWM參數和輸出高低電平參數切換為可選狀態。通道模式、輸出PWM參數、輸入PWM參數、輸出高低電平參數、輸入高低電平參數均通過板卡自動上報獲取。
▲ 設置通道模式:
圖12: 設置通道模式
▲ 設置輸出PWM參數:
選中頂部復選框后,輸出PWM參數為可設置狀態。
圖13:設置輸出PWM參數

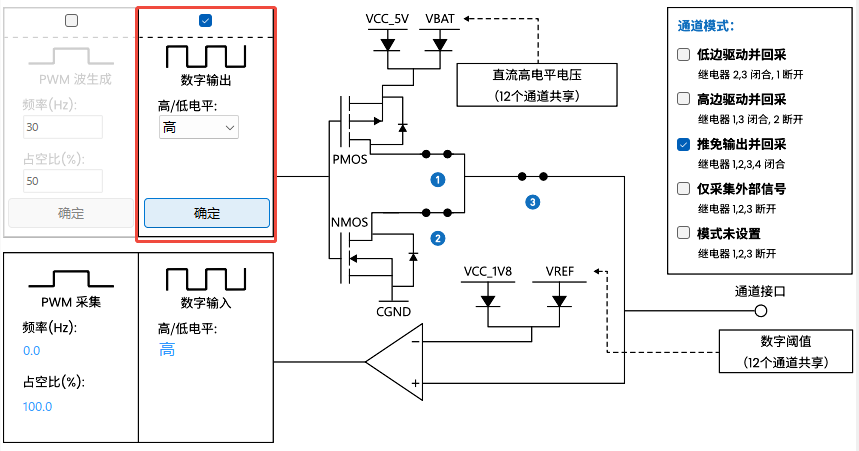

▲設置輸出高低電平參數:
選中頂部復選框后,輸出高低電平參數為可設置狀態。
圖14: 設置輸出高低電平參數
4.2TIO9015
通道模式、輸出模擬量、輸入模擬量均通過板卡自動上報獲取。
▲ 設置通道模式:
圖15: 設置通道模式
▲ 設置輸出模擬量:
圖16:設置輸出模擬量
4.3 TIO9036
繼電器狀態、電阻阻值均通過板卡自動上報獲取。
▲ 設置繼電器狀態:
圖17: 設置繼電器狀態
▲ 設置電阻阻值:

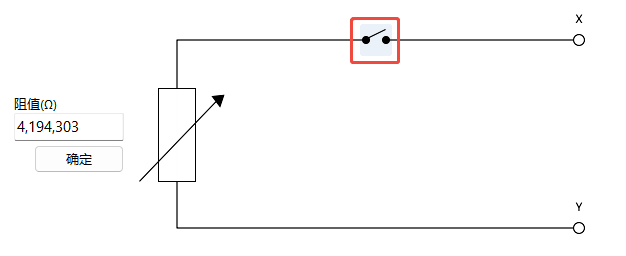

圖18:設置電阻阻值
4.4TIO9045
繼電器狀態通過板卡自動上報獲取。
▲ 設置繼電器狀態:
圖19: 設置繼電器狀態
5
示例
確保硬件連接正常(TIO板卡設備和CAN報文收發設備)。本例使用TIO9000系列板卡+TC1016。
步驟1:新建TSMaster工程,打開TIO9000。

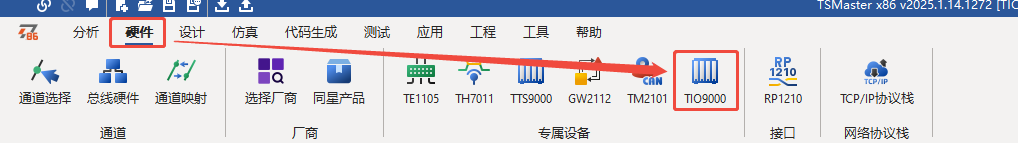

圖20: 打開TIO9000
步驟2:啟動TSMaster在線測量。

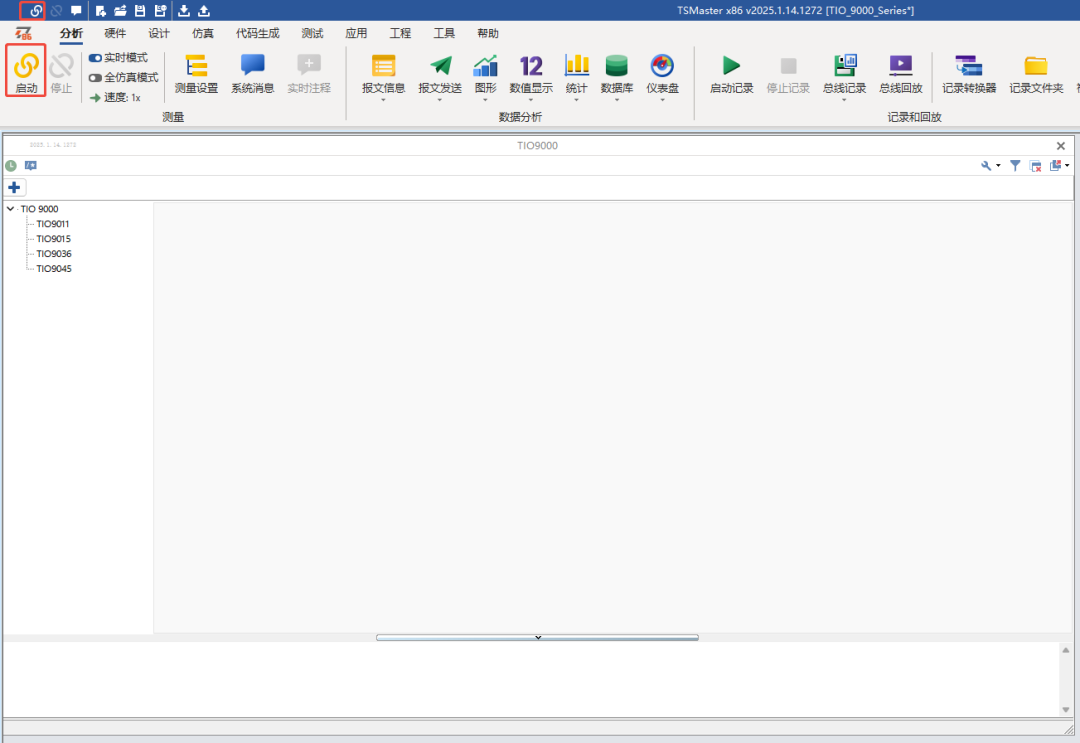

圖21: 啟動TSMaster在線測量
步驟3:添加通道并確定。
圖22: 添加通道
步驟4:識別并連接板卡,顯示模塊視圖。

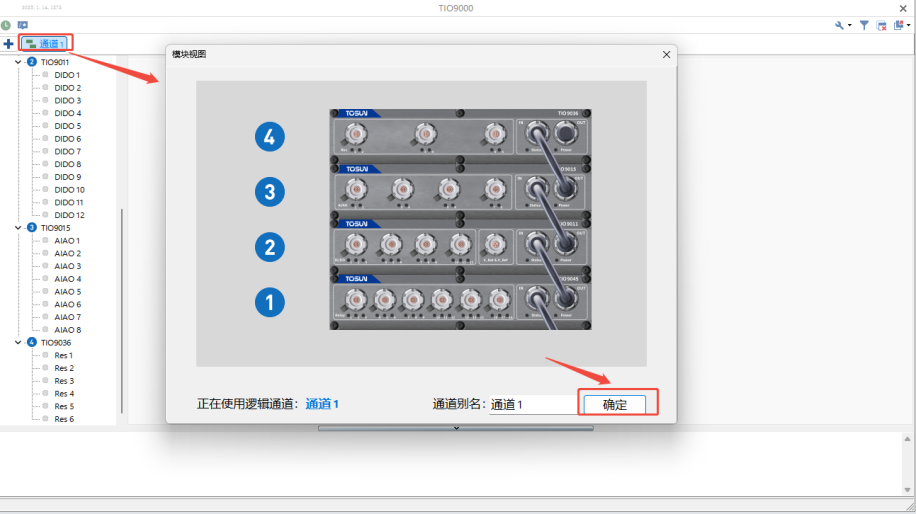

圖23: 識別并連接板卡
步驟5:通過左側樹視圖,選擇并操作板卡。
圖24:選擇并操作板卡
在報文信息窗口(Trace),可以看到被修改的信號值(需要提前加載dbc文件來解析報文),以及板卡物理亮燈變化。
圖25:報文信息窗口
-
