LM732xx 器件是具有寬工作電壓范圍和高輸出電流的軌至軌輸入和輸出放大器。LM732xx 系列非常高效，能實現 18V/μs 的壓擺率和 20MHz 的單位增益帶寬，同時每個運算放大器只需 1mA 的電源電流。LM732xx 器件的性能在 2.7V、±5V 和 ±15V 的條件下完全符合運行規格。

數據手冊：*附件：LM7321-Q1 汽車級、單路、32V、20MHz運算放大器技術手冊.pdf

LM732xx 器件設計用于驅動無限容性負載而不產生振蕩。所有 LM7321x 和 LM7322x 器件均在 ?40°C、125°C 和 25°C 的條件下以現代化的自動測試設備經過測試。?40°C 至 125°C 范圍內的高性能、詳細的規格和廣泛的測試使這些器件適用于工業、汽車和通信 應用。

較大的軌至軌輸入共模電壓范圍以及此寬電壓范圍內的 50dB 共模抑制能力，讓這些器件可實現高側和低側感應。大多數器件參數對電源電壓不敏感，因此這些器件更便于用在電源電壓可能出現變化的場合，例如汽車電氣系統和電池供電型設備。這些放大器具有真正的軌至軌輸出，能夠在低失真（0.05% THD+噪聲）的情況下以超越任一電源軌的最小余量電壓 (300mV) 提供可觀的電流量 (15mA)。

每種器件都有多種封裝選項。這兩種器件的標準 SOIC 版本可以輕松升級現有設計。LM7322x 采用節省空間的 8 引腳 VSSOP 封裝。LM7321x 采用小型 SOT-23 封裝，因此可輕松將該器件放置在傳感器附近以便獲得更好的電路性能。

特性
? VS = ±15V，TA = 25°C（典型值，除非另有說明）
? 寬電源電壓范圍：2.5V 至 32V
? 輸出電流：+65mA/?100mA
? 增益帶寬積：20MHz
? 壓擺率：18V/μs
? 容性負載容差無限制
? 輸入共模電壓越過電源軌 0.3V
? 輸入電壓噪聲：15nV/√Hz
? 輸入電流噪聲：1.3pA/√Hz
? 電源電流/通道：1.1mA
? 失真 THD+噪聲：?86dB
? 溫度范圍：?40°C 至 125°C
? 在 ?40°C、25°C 和 125°C 溫度下以 2.7V、±5V 和±15V 的電壓經過測試。
? LM732xx 是通過了 AEC-Q100 1 級認證的汽車級產品。

引腳功能和配置

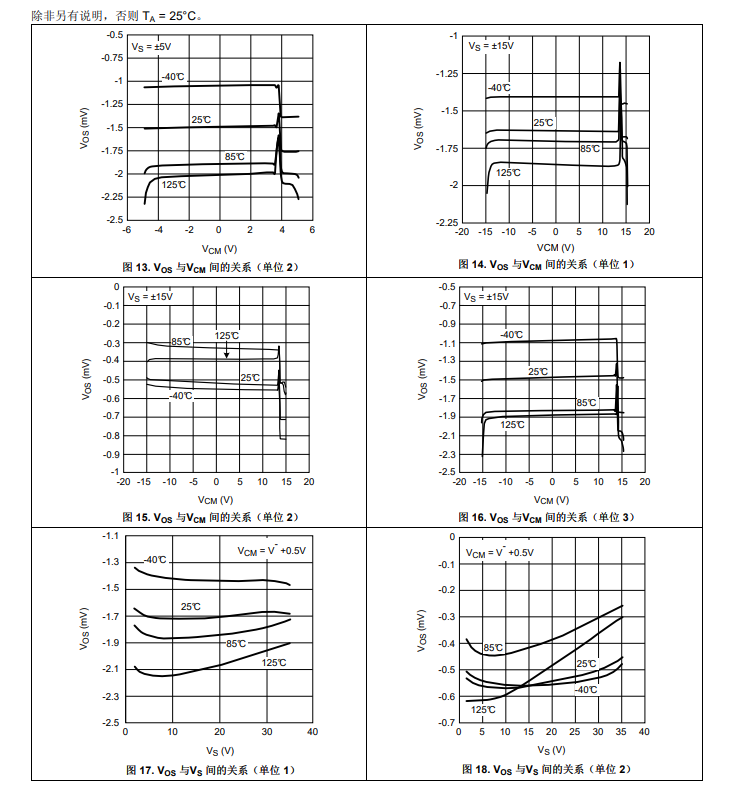

典型特性

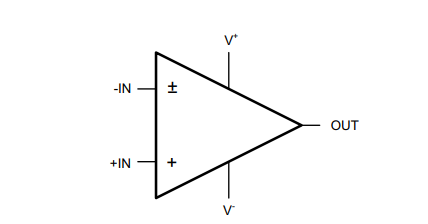

功能方框圖

應用
? 驅動 MOSFET 和功率晶體管
? 電容式接近傳感器
? 驅動模擬光耦合器
? 高側感應
? 地下電流檢測
? 光電二極管偏置
? 在 PLL 中驅動變?nèi)荻O管
? 寬電壓范圍的電源
? 汽車
? 國際電源
