1. 硬件量產指導

1.1 拆卸注意事項

1、由于核心板BGA元器件比較多，不建議經常插拔。在需要插拔的時候，務必要小心，避免PCB變形造成元件虛焊。

2、由于核心板采用板對板連接器形式接口，將有更好的信號質量，但其使用壽命有限，不建議經常插拔。連接器插拔使用壽命為50次。

3、核心板不可帶電插拔，以免造成運行中的DDR、eMMC數據丟失或損壞器件。

4、拆卸時，不能使用尖利的工具拆卸核心板。

1.2 貼片注意事項

核心板的底板板對板連接器 DF12NC(3.0)-80DP-0.5V(51)生產貼片要滿足一定要求，連接器才會良好焊接，推薦鋼網厚度 0.12mm，開口面積比 70%，回流焊或者烙鐵焊接都要滿足一定的溫度條件，具體如下圖所示。

連接器焊接和鋼網要求圖

1.3 螺絲固定指導

最常用螺絲頭部形狀為十字槽，螺絲十字槽的形狀與深度直接確定了十字批頭的選用。最理想的狀態是：當電批的十字批頭插入螺絲的十字槽時，在深度上，基本能插到槽底； 在寬度上，能夠插滿十字槽，并得到較好的吻合，這樣就能保證緊固部件時，螺絲十字槽受載面積較大，防止大力矩損壞十字槽。

電批也叫電功能起子、電動螺絲刀，是用于擰緊和旋松螺絲用的電動工具。螺絲固定推薦使用全自動電批，全自動電批不需要電源供應器轉換電壓，直接與電源連接，運行快捷展用空間小；設定扭力后能夠完全自動剎車并停止運轉，如下圖所示。

力矩是在螺絲連接中，為達到一定預緊力而通過裝配工具，施加在螺紋緊固件上的力度， 工程單位為 Kgf.cm，即千克力的意思，代表一厘米處所承受的力是 1 千克力。電批調整扭力是由底部的扭力調整環來調整，一般順時針旋轉是調大扭力，逆時針旋轉是調小扭力。

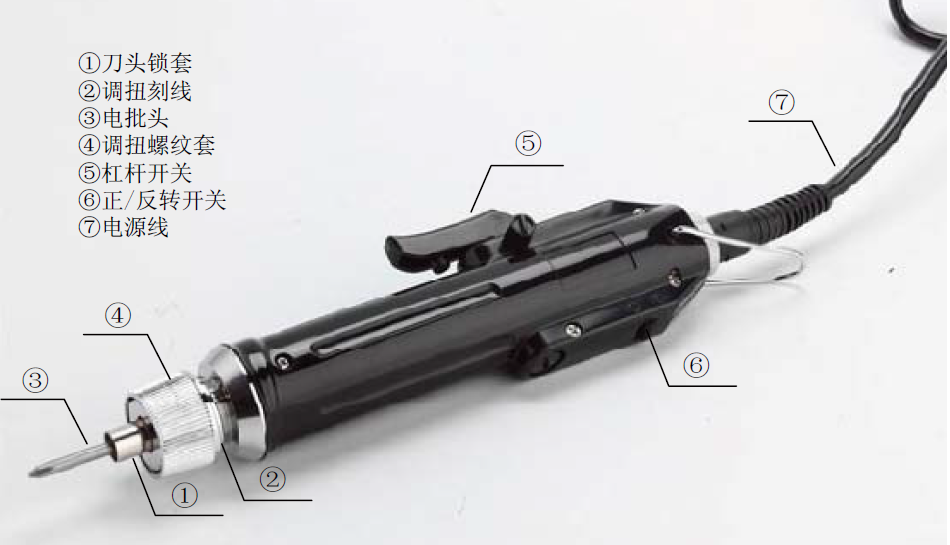

全自動電批的說明圖

EAI3576-Core-T核心板使用的M2規格、碳鋼材質的公制螺絲，不同材質、不同規格的螺絲扭力可參照下表，扭力單位：kgf.cm。

根據材質區分螺絲扭力規格

使用電批對螺絲進行操作需要注意一些細節，具體如下：

(1)在使用螺絲進行緊固操作之前，需選用正確的操作工具，并將工具調節至正確的檔位，再根據工藝文件的要求選用螺絲的種類，并觀察外觀是否合格；

(2) 用螺絲緊固配件之前，裝配孔位需盡量對齊。當個別裝配孔位出現錯位，即兩個裝配孔位的對齊度小于 3/4 孔徑時，不能直接用螺絲強行安裝，應更換其中一個零部件或通過人工矯正等方式，使孔位間的對齊不小于 3/4 時，方可進行緊固。

(3) 使用電批作為緊固螺絲的操作工具時，操作員工必須確保電批頭已完全嵌入螺絲頭部的開槽，才能開動工具進行緊固操作；

(4) 操作人員工必須在被緊固件靜止時緊固，不得在被緊固件還在運動時緊固（例如工件在流水線上滑動未停穩），以免劃傷鈑金件、其它零部件或造成緊固不良、滑牙等不良現象；

(5) 用螺絲緊固零部件時，為了防止螺絲從螺孔滑出，刮傷零部件或緊固不良、滑牙等不良現象，要把螺絲垂直對準連接孔位，再用電批把螺絲打緊，一般情況下不允許傾斜緊固

(6) 螺絲的頭部完全貼住被緊固的零部件表面方為固定到位，如螺絲和零部件之間有墊圈，則墊圈不能松動。當螺絲固定到位后，應停止緊固操作，防止把螺絲擰斷、打花；

(7) 用螺釘緊固零部件的過程中，如果出現螺絲被螺孔卡緊，無法繼續打進的情況，為防止螺釘打滑或擰斷螺絲，必須將其退出，換用另外一顆螺絲；

(8) 電批鎖緊時間不宜過長，應小于 10 秒。
