概述
ADG3304是一款雙向邏輯電平轉換器，內置4個雙向通道。它可用于多電壓數字系統，如利用SPI和MICROWIRE接口在低壓DSP/控制器與高壓器件之間進行數據傳輸?shù)取Ｔ撈骷膬?nèi)部結構允許執行雙向邏輯電平轉換，且無需借助額外的信號來設置轉換方向。

通過施加于VCCA 的電壓，可設置器件A端的邏輯電平， VCCY 則負責設置Y端的邏輯電平。為確保正常工作，VCCA 必須始終低于V CCY 。施加于器件A端的VCCA兼容邏輯信號，在Y端則以VCCY兼容電平出現。類似地，施加于器件Y端的VCCY兼容邏輯電平，在A端則以VCCA兼容邏輯電平出現。

使能引腳(EN)可提供A端和Y端引腳的三態工作模式。將EN引腳拉低時，兩端的引腳均處于高阻抗?fàn)顟B(tài)。EN引腳以VCCA電源電壓為基準，正常工作模式下驅高。

ADG3304采用緊湊型14引腳TSSOP、12引腳WLCSP和20引腳LFCSP三種封裝。保證工作電壓范圍為1.15 V至5.5 V。

支持防務和航空航天應用（AQEC標準）。
數據表：*附件：ADG3304 1.15 V至5.5 V低壓、4通道雙向邏輯電平轉換器技術手冊.pdf

應用

• SPI ^?^ 、 MICROWIRE^?^ 電平轉換
• 低壓ASIC電平轉換
• 智能卡讀卡器
• 手機和手機座
• 便攜式通信設備
• 電信設備
• 網絡交換機和路由器
• 存儲系統(SAN/NAS)
• 計算機/服務器應用
• GPS
• 便攜式POS系統
• 低成本串行接口

特性

• 雙向電平轉換
• 工作電壓范圍：
  1.15 V至5.5 V
• 低靜態電流：< 1 μA
• 無方向引腳
• 通過汽車應用認證

框圖

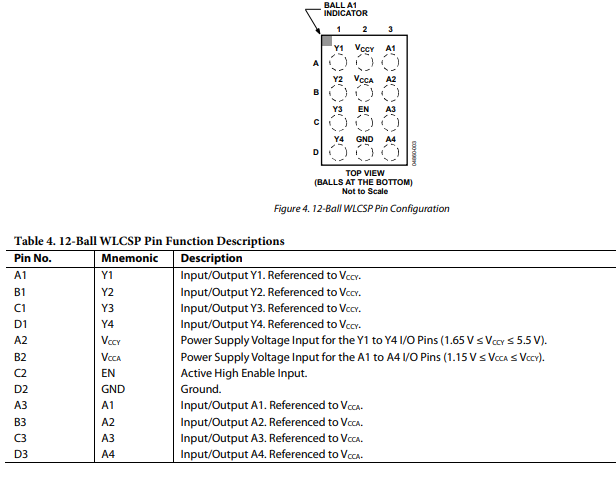

引腳配置描述

典型性能特征

工作原理

ADG3304電平轉換器可在使用多種電源電壓的系統中實現數據傳輸所需的電平轉換。該器件需要兩個電源 V_{CCA} 和 V_{CCY}（V_{CCA} leq V_{CCY} ）。這些電源在器件兩側設定邏輯電平。當向A引腳施加信號時，器件將 V_{CCA} 兼容邏輯電平轉換為 V_{CCY} 兼容邏輯電平并輸出到Y(jié)引腳。同樣，由于該器件可進行雙向轉換，當驅動Y引腳時，V_{CCY} 兼容邏輯電平會轉換為 V_{CCA} 兼容邏輯電平并輸出到A引腳。當 EN = 0 時，A1至A4引腳以及對應的Y1至Y4引腳處于三態。當EN引腳被驅動為高電平時，ADG3304進入正常工作模式并執行電平轉換。

電平轉換器架構

ADG3304由四個雙向通道組成。每個通道可在A→Y或Y→A方向傳輸邏輯電平。它采用單脈沖加速器架構，確保出色的開關特性。圖39展示了一個雙向通道的簡化框圖。

A→Y方向的邏輯電平轉換由電平轉換器（U1）和反相器（U2）完成，而Y→A方向的轉換由反相器U3和U4完成。單脈沖發生器檢測通道A側或Y側出現的上升沿或下降沿。它發送一個短脈沖，使PMOS晶體管（T1和T2）在上升沿時導通，或使NMOS晶體管（T3和T4）在下降沿時導通。這會更快地對容性負載進行充電和放電，從而加快上升沿和下降沿速度。

未使用通道（A或Y）的輸入應連接到相應的 V_{CC} 電源軌（V_{CCA} 或 V_{CCY} ）或接地。
