全 PTFE 結構多層線路板來啦

jf_86742933 ? 來源:jf_86742933 ? 作者:jf_86742933 ? 2025-05-15 17:02 ? 次閱讀

為了更好的服務客戶,滿足客戶高端特殊產品需求,眾陽電路在軟/硬件方面不斷投入、積極探索研究,通過團隊共同努力,已成功研發出全PTFE 結構(聚四氟乙烯或俗稱鐵氟龍)多層線路板,各項指標達到設計標準,并通過質量檢測和獲得客戶認可。

全PTFE結構

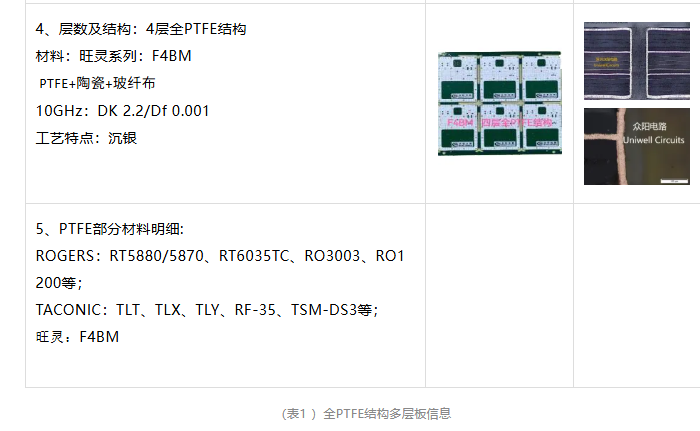

全PTFE結構(聚四氟乙烯或俗稱鐵氟龍)多層線路板。PTFE材料耐高/低溫(可在-180~260℃長期使用)、化學穩定性強、摩擦系數低、表面張力小、材料柔軟等。特點:因此用來制作單/雙面及混壓結構線路板難度極大,而用此制作全PTFE結構多層線路板工藝難度更可說是爆表級別。其對整體生產細節管控要求極高,特別是壓合、鉆孔、孔金屬化、阻焊、外型等制程難度更是充滿挑戰。下面介紹我司研發的全PTFE結構多層板的主要信息。


PTFE多層線路板,不僅具有優異的電氣性能,還具備出色的耐溫、耐腐蝕、耐磨損等特點。在極端的環境下PTFE多層線路板都能穩如磐石,持續輸出穩定運行,為你的電子設備注入澎湃動力提供可靠的支持。

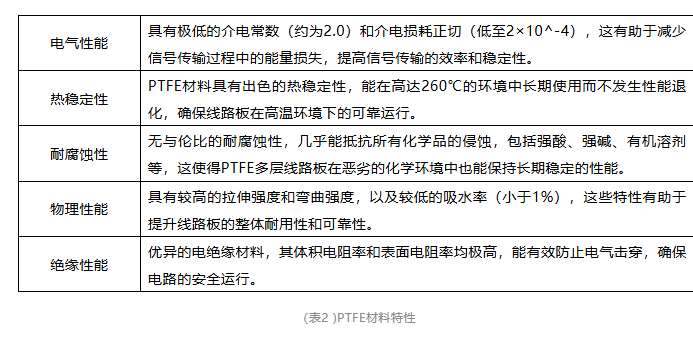

PTFE材料特性

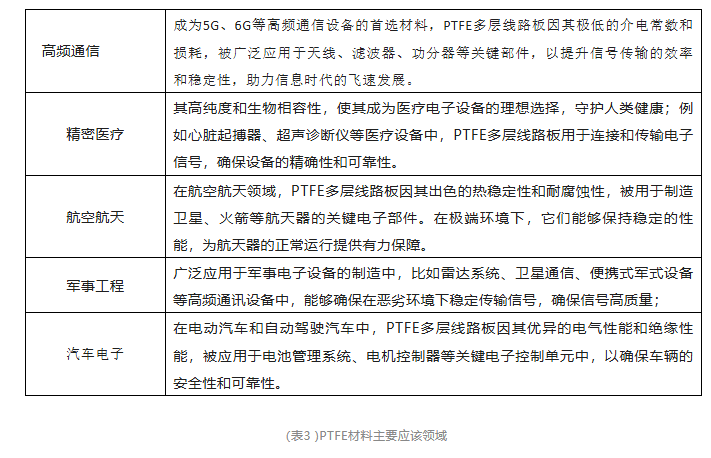

PTFE材料主要應該領域

廣泛應用領域:高頻通信領域、精密醫療設備、航空航天、軍事工程、汽車電子等。



審核編輯 黃宇
