DFQ簡介

DFQ是Design for Quality的縮寫，即面向質量設計。該理念可以在設計階段盡早發現和解決影響產品質量的潛在問題，降低產品開發成本和提高開發效率，為產品投產保駕護航。

SIDesigner支持DFQ功能

巨霖科技的高速信號仿真平臺SIDesigner內嵌了DFQ插件工具，基于圖形化交互界面為用戶提供：

·高效DOE實驗設計

·基于集群技術或本地并行仿真

·通過擬合建立可預測模型

·強大的數據后處理分析能力

DFQ可以為用戶帶來：

·在硬件設計階段，預測信號完整性問題（如反射、串擾、損耗），避免后期昂貴的修改成本

·明確設計約束規范，比如阻抗控制、布線規則、端接策略等

·降低物理樣機迭代設計成本，縮短開發周期

·確保設計健壯性

DFQ可以讓用戶更快發現更出色的設計，它能提高實驗效率，建立可預測模型、深入分析和洞察數據結果，探索更好的設計方案。

DOE實驗設計

DOE（Design of Experiments）是一種實驗設計方法，用于探索和驗證輸入因子變量對輸出結果的影響。

DOE發展歷程上有幾個重要里程碑：

1920年，DOE實驗設計技術最早由英國統計學大師費歇爾（R.A.Fisher)所創立，首先將其應用在農業試驗，目的為提高農業產量。

1947年印度的勞博士（Rao,D,R）發明并建議使用正交表規劃具有數個參數的實驗計劃。

英國統計學家喬治·博克斯（George Box）發展了響應曲面方法（RSM），使得DOE應用步入一個黃金時代。

二戰后，日本質量管理大師田口玄一研究開發出“田口品質工程方法”，簡稱田口方法，極大提升了日本產品品質及日本產業界的研發設計能力，成為日本質量管理最重要的工具。

巨霖DFQ工具采用基于RSM假設模型實現DOE實驗設計并制表，可以解決正交設計所面臨的非線性和優化細節探索能力不足的困境。

仿真

巨霖科技推出的DFQ工具內嵌了Netlist Parallelism仿真插件，基于該仿真插件可視化界面，用戶在針對網表及參數變量進行預設后，可以自定義修改運行設置，最終一鍵式完成導入解析-仿真實驗-結果收集的過程。該過程支持LSF集群運算和本地并行仿真，用戶可以根據實際環境和需要靈活選擇。

模型擬合

在得到完整的實驗結果數據以后，下面需要做模型擬合。

巨霖科技的DFQ工具支持基于RSM響應曲面法實現模型擬合。RSM 采用最小方差擬合技術將輸出和輸入擬合起來得到系統模型的線性方程。一旦確定了模型,就可以用它來預測任意輸入組合時系統的輸出響應。

響應曲面模型一般形式為：

式中，y為系統響應（輸出），βi為模型擬合系數，Xi為系統輸入，k為模型中的項數，ε為模型預測誤差，響應面模型為擬合系數的線性函數。

總的來說，高速信號用二級模型就足夠了，它們有如下形式：

式中，為獨立輸入變量個數。

二階模型中的項數k為：

為了使用戶對擬合過程有更多的靈活控制能力，巨霖科技的DFQ工具支持逐步法擬合，用戶可以主動參與參數篩選過程，也可以一鍵自動化完成擬合過程。

DAE數據分析和洞察

在得到數學解析的可預測模型以后，巨霖科技的DFQ工具可以讓用戶對數據進行深入分析和洞察（DAE=Data Analysis and Exploration），具體包括：

·“實際值-預測值”圖

實際值是實驗（仿真）值，預測值是基于擬合模型計算出來的值，同時提供模型擬合質量的量化指標分析結果、方差分析和模型參數估計結果。

·刻畫器

交互式預測刻畫器通過更改因子來觀察其對預測響應的影響。

意愿刻畫器將輸出響應映射為0~1區間中的某個值，工具會自動構造意愿函數，基于意愿函數最大化來尋找最優解。

·蒙特卡洛模擬

蒙特卡洛的核心思想是基于大量產生的隨機樣本來估計目標統計量，該方法特別適合用于無法通過傳統解析方法求解的問題。

巨霖科技的DFQ工具支持輸入因子設置為隨機（高斯）、固定兩種模式，輸出響應加噪方式支持正態分布和t分布噪聲。支持規格限設置，該規格限用于計算缺陷率。用戶可以觀察到預測響應的直方圖，同時獲取響應缺陷率、均值和標準差分析結果。

·敏感度

敏感度分析的基本原理是通過評估輸入變量的變化對輸出結果的影響，來確定哪些輸入變量最為關鍵。

巨霖DFQ工具采用全局敏感度分析方法，考慮整個參數空間內的變化，評估輸入?yún)?shù)在整個范圍內對輸出的總體影響。

案例分析

下面用一個DDR案例說明DFQ主要處理流程和分析結果。

輸入?yún)?shù)涉及工藝角、封裝、電壓和ODT，輸出有眼寬、眼高和中心電壓。

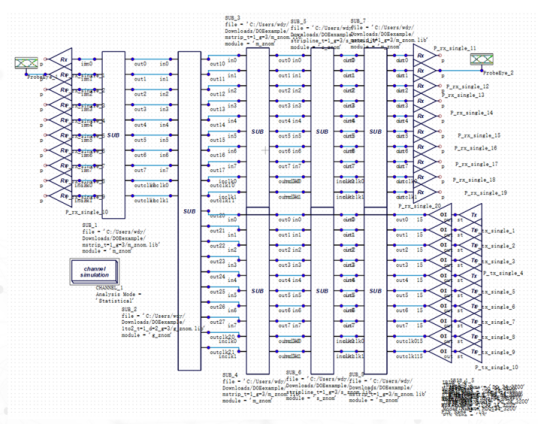

以下是DDR信號鏈路拓撲示意圖：

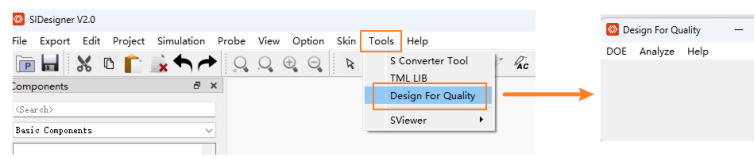

首先啟動DFQ工具如下圖：

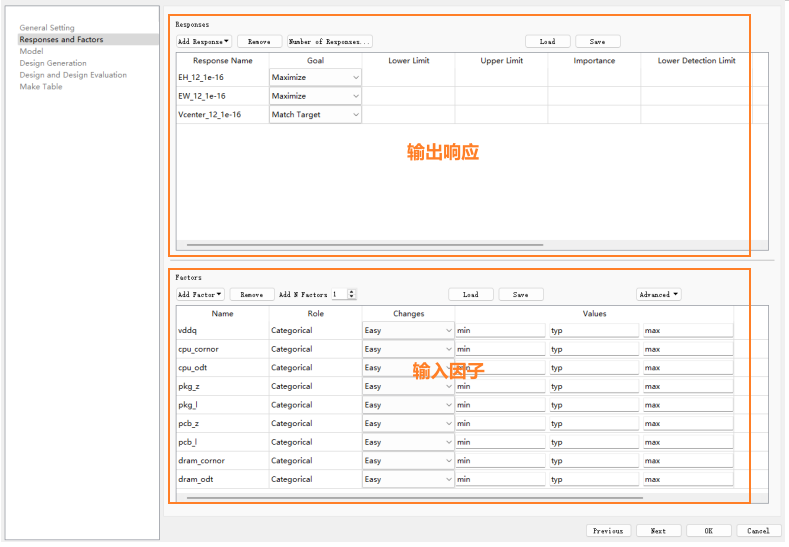

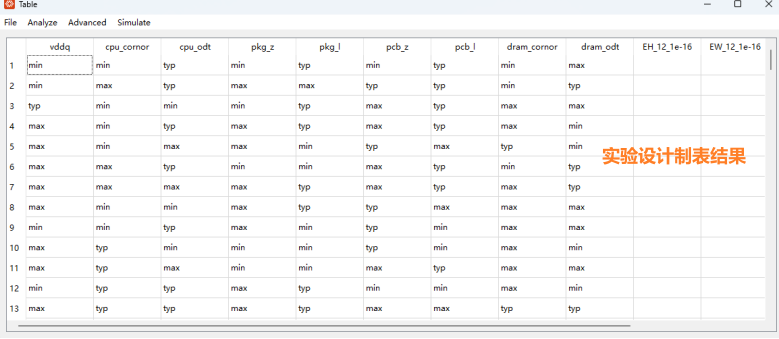

然后自動打開Wiazrd界面，按步驟提示完成DOE實驗設計并制表。

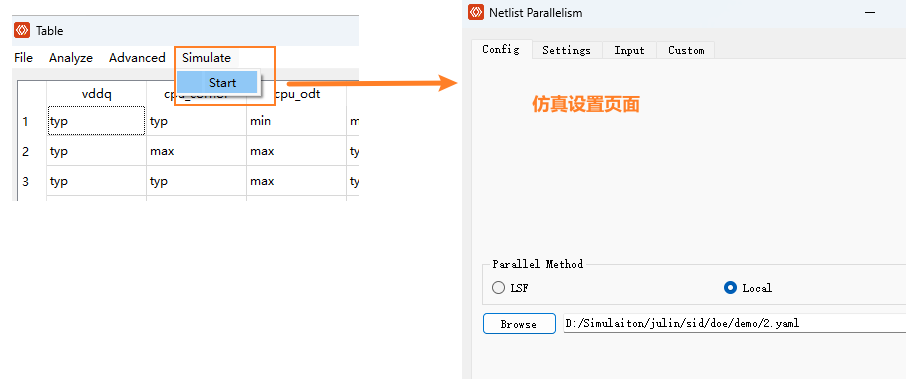

接下來啟動仿真，如下圖進行仿真相關設置，設置完畢后點擊Submit提交仿真作業通知SIDesigner完成仿真，最后輸出output.csv仿真結果數據文件。

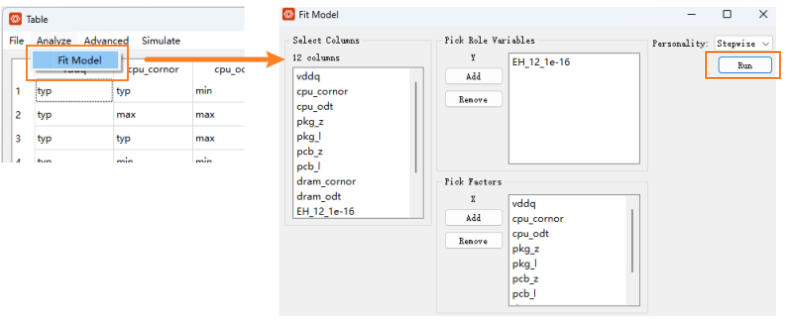

接下來通過Table窗口導入output.csv仿真結果數據文件，然后打開擬合窗口選擇輸入因子和輸出響應，點擊Run進入逐步法擬合界面窗口完成擬合，如下圖：

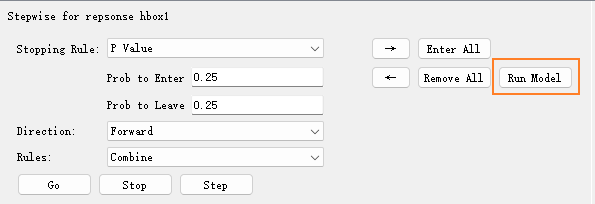

擬合完成后，在逐步法擬合界面窗口點擊Run Model打開Regression Result窗口進行結果數據分析，下面是一些具體分析結果。

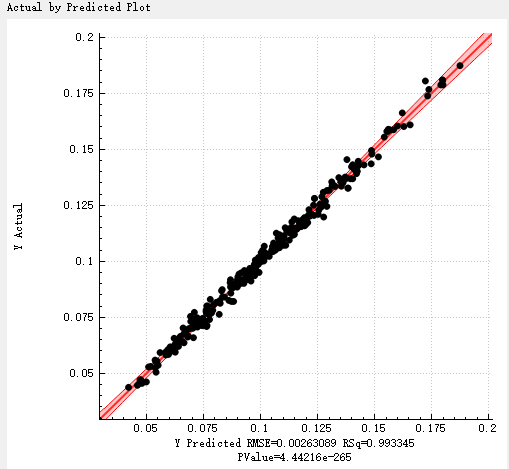

以下是“實際值-預測值”圖：

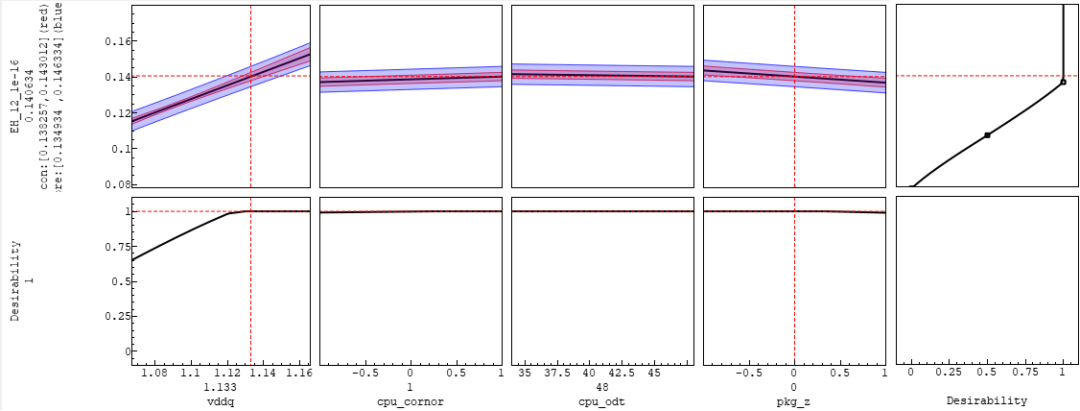

以下是預測刻畫器和意愿刻畫器（部分展示）：

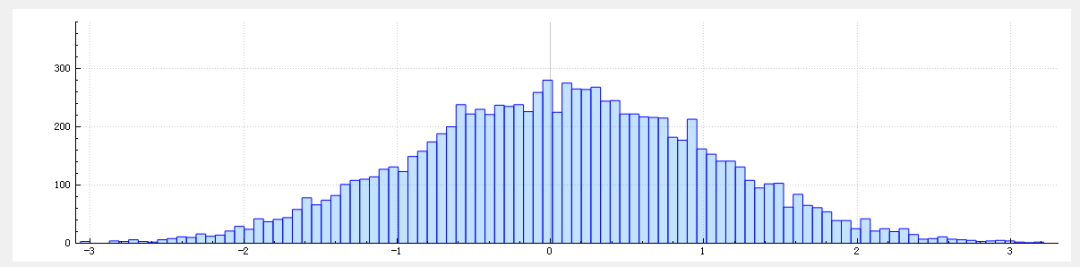

以下是蒙特卡洛模擬得到的直方圖：

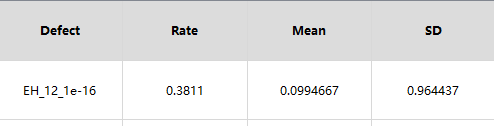

以下是輸出響應的缺限率、均值和標準差：

以下是敏感度分析結果：

S1：一階敏感度指數，表示因子單獨對輸出方差的貢獻

ST：總效應敏感度指數，表示因子及其與其他因子的交互作用對輸出方差的貢獻

總結

巨霖科技推出的DFQ工具已經內嵌在SI仿真平臺SIDesigner中，它可以讓用戶更快發現更出色的設計，它能提高實驗效率，建立可預測模型、深入分析和洞察數據結果，探索更好的設計方案。
