本文作者：AMD 工程師Alan Schuler

傳統上，使用門控時鐘是 ASIC 設計中降低系統功耗的常見方法。通過門控時鐘，可在非必要時阻止整組寄存器的狀態轉換。

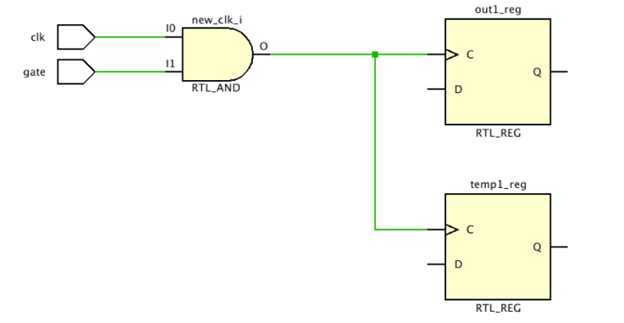

圖 1：使用與門進行時鐘門控

在圖 1 中，當“gate”信號設為低電平時，所有寄存器均關閉且不消耗動態功耗。

此類編碼風格并非總能有效適配 FPGA。原因在于 FPGA 具有先進的專用時鐘資源，其設計旨在將時鐘結構的時序設為最佳設置以避免時鐘偏差。在該結構中插入門電路可能干擾這些資源。此外，這些時鐘資源并非無限，因此不同門控時鐘的數量過多可能導致 FPGA 設計出現問題。

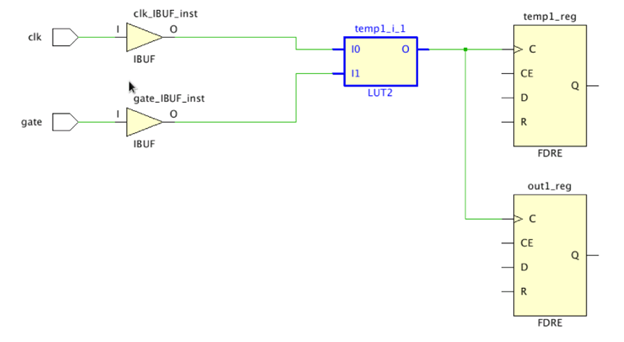

圖 2：時鐘結構內的 LUT

解決這些問題的方法之一是重寫 RTL 代碼以移除門電路。但這涉及大量工作，且在 FPGA 中進行原型設計時，大多數情況下不允許更改 RTL 代碼。另一種解決方案是讓綜合工具轉換這些門電路，使時鐘直接驅動寄存器時鐘管腳，而門控邏輯則轉至時鐘使能管腳。AMD Vivado Design Tool 支持此功能。

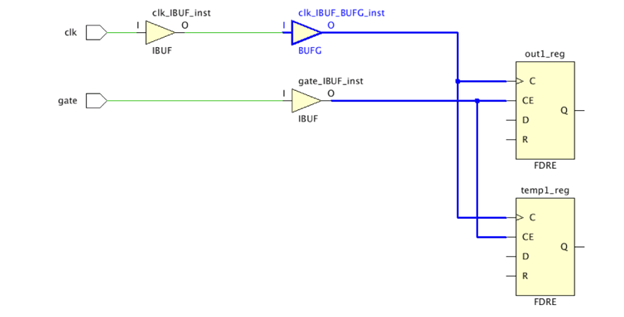

圖 3：相同電路完成門控時鐘轉換后的結果

有必要提醒設計者，執行此項轉換雖有助于工具利用專用時鐘資源，但現在也會改用不同的時鐘使能信號。這意味著設計中將包含更多控制集，從而可能引發其他影響。

此外，仿真結果也可能受到影響。以圖 2 和圖 3 為例。在此示例中，時鐘和門控信號均為低電平，隨后門控信號在時鐘保持低電平期間產生高低脈沖。在圖 3 中這計為一次時鐘脈沖，但在圖 4 中則忽略此次脈沖。 應謹慎處理，避免此類情況。

控制門控時鐘

門控時鐘轉換的控制是通過以下三項組合來完成的。XDC 文件中的時鐘約束、GATED_CLOCK 綜合屬性，以及 gated_clock_conversion 綜合設置。XDC 文件中的時鐘約束會將設計中時鐘的運行頻率需求告知工具。其形式如下：

create_clock -period 5 [get_ports clk]

通過使用約束，該工具即可識別哪些信號可以轉換為直接時鐘。

GATED_CLOCK 屬性允許用戶直接告訴工具，門控邏輯中的哪個時鐘應驅動寄存器的時鐘輸入。 該屬性會被寫于 RTL 文件內。

(* gated_clock = "yes" *) input clk;

gated_clock_conversion 選項用于對綜合執行門控時鐘轉換的方式加以控制。若設為“off”，則永不轉換門控時鐘。若設為“on”，那么它將在具有 GATED_CLOCK 屬性的信號上執行門控時鐘轉換。

若設為“auto”，那么當該工具通過 XDC 文件識別出哪些信號是設計中的真實時鐘時，它將執行轉換。此外，若有多個可轉換的時鐘，則可使用 GATED_CLOCK 屬性將應使用的特定時鐘告知工具。

當該工具能檢測到門控時鐘并開啟轉換功能時，它會嘗試將該時鐘與門電路中的邏輯其余部分分離。若能完成此操作，那么該時鐘將直接驅動寄存器的 C 管腳，其余部分將被分配給寄存器的時鐘使能邏輯。

執行門控時鐘轉換時需考慮的重點之一是層級。轉換門控時鐘時，該工具會將時鐘與邏輯其余部分分離，并創建新時鐘和時鐘使能。若門控時鐘與新時鐘驅動的寄存器在相同層級內處于不同層次，且存在保持整個層級靜態的約束（如 DONT_TOUCH、KEEP_HIERARCHY 等），工具將無法轉換時鐘。

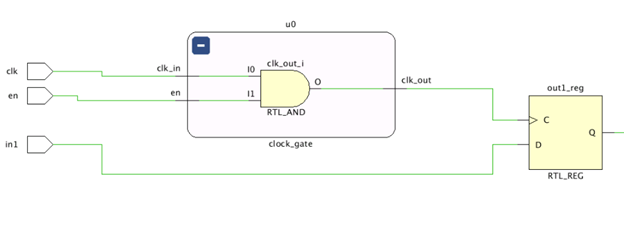

圖 4：層級內不同層次的時鐘門控電路

基礎門電路

最常見的門控時鐘形式之一是通過基礎門電路（例如，與門）實現的時鐘門控。

RTL 代碼示例：

assign my_clk = clk1 & gate1 & gate2;

此代碼通過兩個不同使能信號對時鐘進行門控，細化視圖如下：

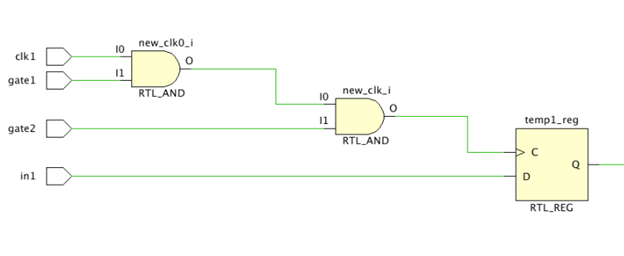

圖 5：含與門的時鐘門控

綜合時，如果開啟了門控時鐘轉換，并將 gated_clock_conversion 設置為 auto（自動），clk1 占一個時鐘周期，或在 clk1 上將 GATED_CLOCK 屬性置位，那么該工具將把 clk1 信號連接到寄存器的 C 輸入，并把 gate1 和 gate2 信號連接到觸發器的 CE 輸入。

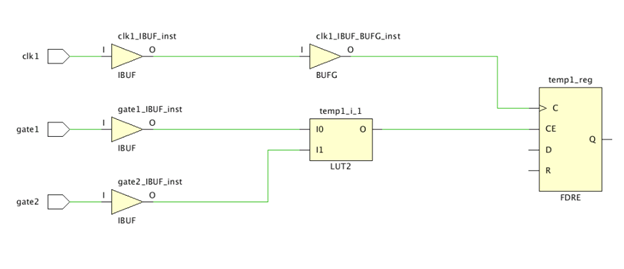

圖 6：前一電路的綜合后結果

或門轉換同樣適用。

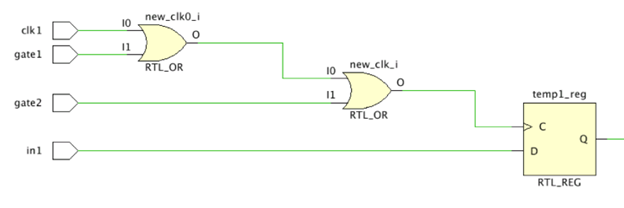

圖 7：在時鐘電路中使用或門

上述電路轉換后如下所示：

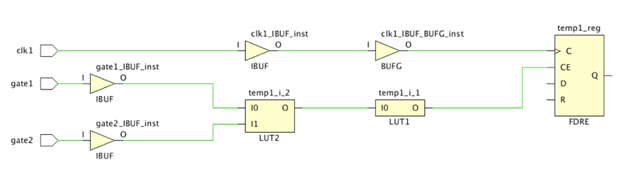

圖8：或門轉換結果

Vivado 綜合工具還可轉換比與門及或門更復雜的門電路。

寄存的門電路

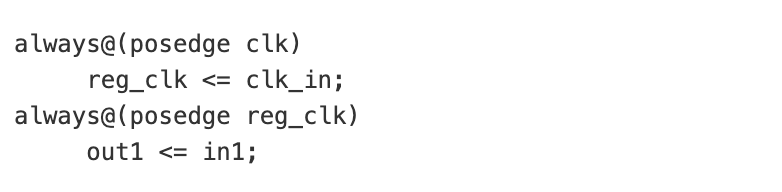

Vivado 還可轉換已寄存的門電路。例如，以下編碼風格將創建一個寄存器，供另一個寄存器用作時鐘：

若首個 clk 信號有適當約束，那么該工具亦可轉換此類門電路。例如：

create_clock -period 5 [get_ports clk]

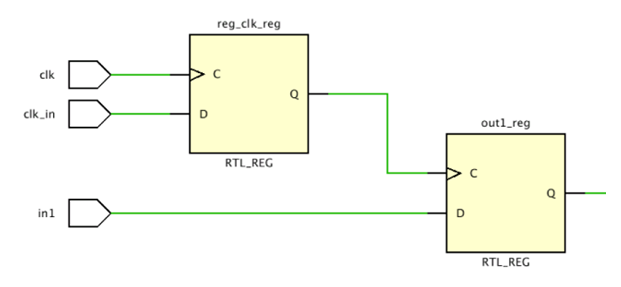

圖 9：用作時鐘的寄存器的細化視圖

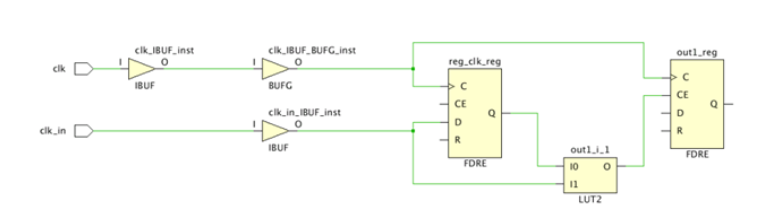

轉換后如下所示：

圖 10：寄存的門電

時鐘分頻器（1 位）

Vivado 還可處理更復雜的門電路，例如，時鐘分頻器。

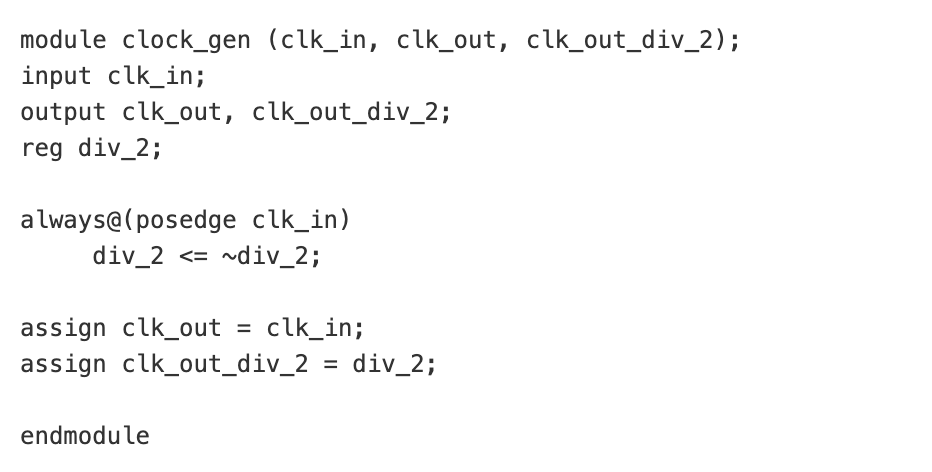

此時鐘的代碼如下所示：

該模塊會將輸入時鐘“clk_in”分頻，得到一個新時鐘“clk_out_div_2”，速度減半。

這兩個時鐘均被指定為模塊輸出。設計其余部分會使用這兩個時鐘來驅動設計中的時序元件。

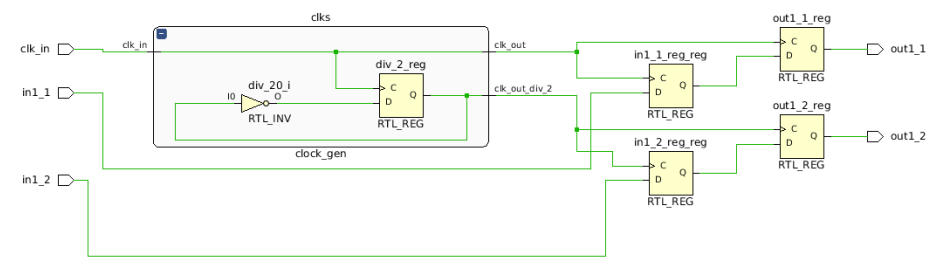

圖 11：時鐘分頻器

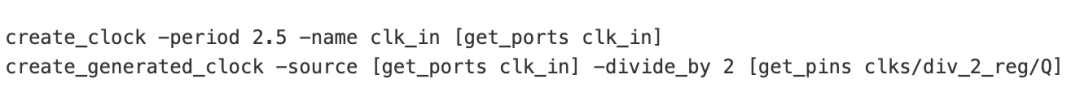

由于此類時鐘頻率不同，因此需使用生成時鐘約束。

這些約束會基于輸入 clk_in 創建另一個名為 clk_in 的時鐘，其周期為 2.5 ns。

隨后，它會創建另一個新時鐘，其頻率為 clk_in 一半，其時鐘源為 div_2_reg 觸發器的 Q 管腳。

若不轉換時鐘而直接綜合并檢查時序，會發現由 div_2_reg 時鐘驅動的寄存器路徑的周期均為 5 ns。

命令示例：

report_timing -name timing -to out1_2_reg/D

該工具將返回：

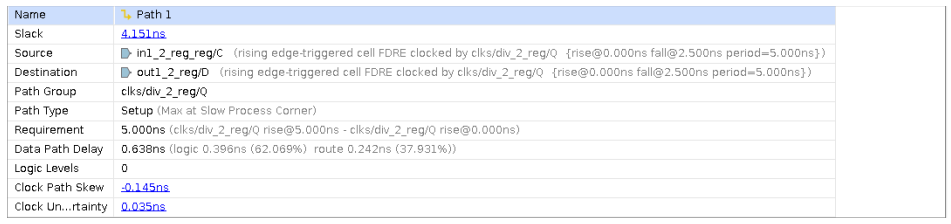

圖 12：無時鐘門控的 2 分頻時鐘的時序報告

若以時鐘門控來運行相同的設計，會引發問題。

新網表如下所示：

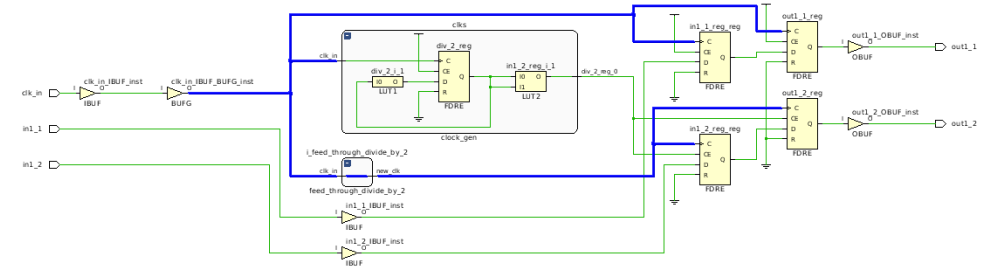

圖 13：時鐘分頻器上的門控時鐘轉換

如您所見，所有寄存器現在均由原始時鐘驅動，但若在新寄存器上執行 report_timing，那么其周期會從 5 ns 變為 2.5 ns。原因在于 div_2_reg/Q 的時鐘路徑不再驅動寄存器時鐘管腳，導致生成時鐘命令不再影響時序分析。

為修復此問題，Vivado 綜合工具為您提供了錨點以創建新的生成時鐘約束。 在上圖中，請注意時鐘線產生分叉，并穿過一個新的層次，該層次只驅動完成時鐘轉換的寄存器。 此外，綜合 log 日志文件將為您提供該錨點名稱以及需置于 XDC 文件內的新命令，以確保輸出的時序正確無誤。

圖 14：時鐘分頻器的日志文件

時鐘分頻器（多個位使用同一計數器）

除時鐘分頻器外，計數器也可用作時鐘。 例如，一個 4 位計數器可生成 4 個不同時鐘。 即，2 分頻、4 分頻、8 分頻和 16 分頻。

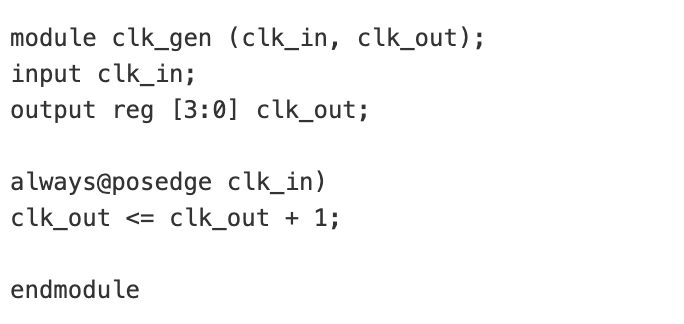

這些計數器可用于創建時鐘，具體用法如下：

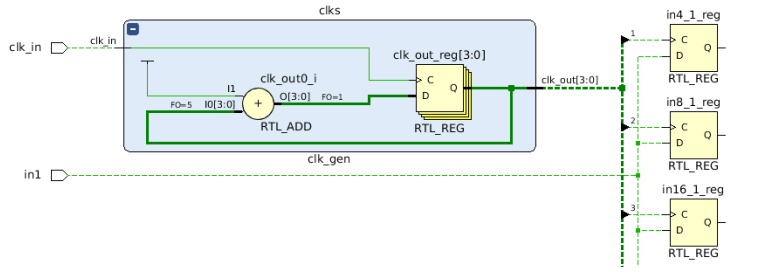

圖 15：使用計數器作為時鐘生成器

開啟門控時鐘轉換后的運行結果如下：

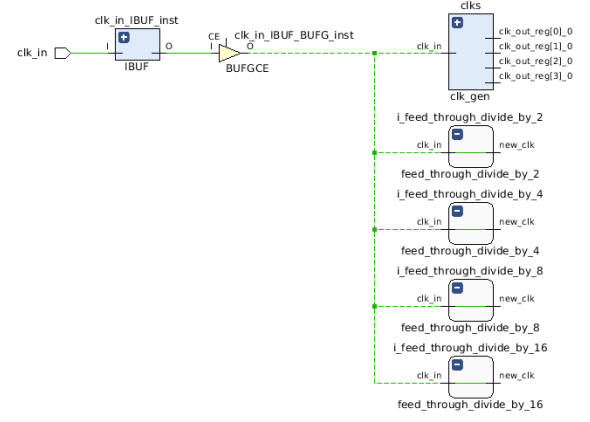

圖 16：含計數器的門控時鐘轉換

請注意，這樣會為每個新時鐘創建饋通錨點。

在 log 日志中也提供了相關報告以供后續運行使用。

圖 17：計數器充當門控時鐘的日志文件
