LM5060 高側保護控制器可在正常開/關轉換和故障條件下對高側 N 溝道 MOSFET 進行智能控制。浪涌電流由輸出電壓的幾乎恒定的上升時間控制。POWER GOOD輸出指示輸出電壓何時達到輸入電壓，并且MOSFET完全導通。提供輸入 UVLO （帶滯后） 以及可編程輸入 OVP。使能輸入提供遠程開或關控制。可編程 UVLO 輸入可用作第二個使能輸入，以實現安全冗余。單個電容器對初始啟動 V 進行編程GS系列故障檢測延遲時間，轉換 VDS 系列故障檢測延遲時間和連續過流 VDS 系列故障檢測延遲時間。當檢測到的故障情況持續超過允許的故障延遲時間時，MOSFET 將被鎖定，直到使能輸入或 UVLO 輸入先切換為低電平，然后再切換為高電平。
*附件：lm5060-q1.pdf

特性

• 提供汽車級 / AEC Q-100
• 寬工作輸入電壓范圍：
  5.5 V 至 65 V
• 功能安全能力
  • 提供有助于功能安全系統設計的文檔
• 禁用模式下的靜態電流小于 15μA
• 受控的輸出上升時間，用于安全連接電容負載
• 用于外部 N 溝道 MOSFET 的電荷泵柵極驅動器
• 帶遲滯的可調欠壓鎖定 （UVLO）
• UVLO 用作需要安全冗余的系統的第二個使能輸入
• 可編程故障檢測延遲時間
• 檢測到負載故障后 MOSFET 閉鎖
• 低漏極有效開路 POWER GOOD （nPGD） 輸出
• 可調輸入過壓保護 （OVP）
• 過壓關斷后立即重啟
• 10 引腳 VSSOP

參數

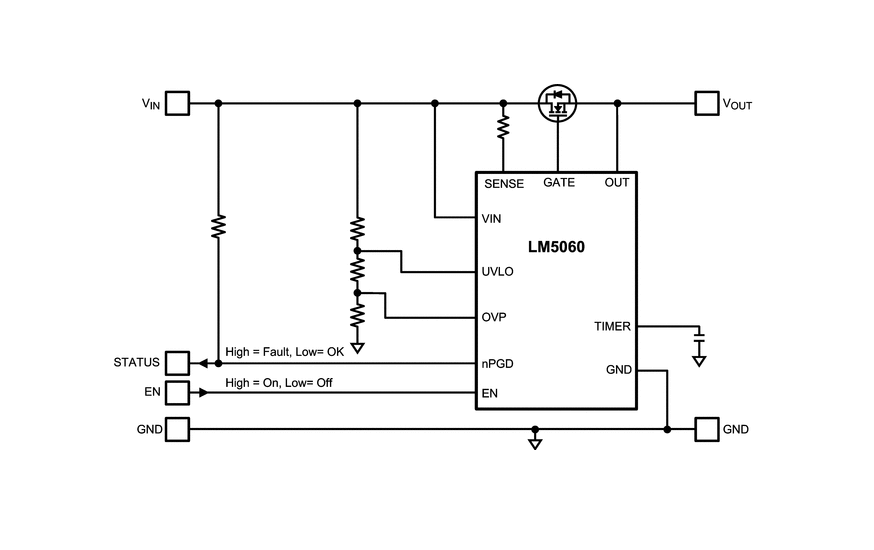

方框圖

1. 產品概述

LM5060-Q1是一款高性能的高側保護控制器，專為汽車級應用設計，符合AEC-Q100標準。它提供了對高側N通道MOSFET的智能控制，在正常開關轉換和故障條件下均能表現出色。

2. 主要特性

• ?寬輸入電壓范圍?：5.5V至65V。
• ?低靜態電流?：禁用模式下小于15μA。
• ?可控輸出上升時間?：適用于安全連接電容性負載。
• ?電荷泵門驅動?：用于外部N通道MOSFET。
• ? 可調欠壓鎖定（UVLO） ?：具有遲滯功能。
• ?可編程故障檢測延遲時間?。
• ?MOSFET故障鎖定?：檢測到負載故障后鎖定關斷。
• ?活動低開漏電源良好（nPGD）輸出?。
• ? 可調輸入過壓保護（OVP） ?：過壓關斷后立即重啟。

3. 應用領域

• 汽車車身電子
• 工業電源分配和控制

4. 功能描述

• ?過流保護?：通過監測MOSFET的電壓降來實現，當電壓降超過可調閾值且持續一定時間后，MOSFET被禁用。
• ?OVP和UVLO監測?：對輸入線路進行過壓和欠壓監測。
• ?使能輸入?：提供遠程開關控制。
• ?可編程UVLO輸入?：可用作安全冗余的第二使能輸入。
• ?nPGD輸出?：報告N通道MOSFET的狀態。

5. 電氣特性

• ?輸入電壓范圍?：5.5V至65V。
• ?靜態電流?：啟用模式下1.4mA，禁用模式下9μA，待機模式下0.56mA。
• ?GATE控制?：正常操作期間GATE引腳電壓被內部穩壓器鉗位在約16.8V以上。
• ?OVP和UVLO閾值?：可編程，具有遲滯。
• ?nPGD低電壓?：80mV（典型值）。

6. 封裝與尺寸

• ?封裝類型?：10引腳VSSOP。
• ?尺寸?：3.00mm x 3.00mm。

7. 熱特性

• ?熱阻?：RθJA為162.1°C/W。

8. 設計支持

• 提供詳細的應用信息、典型應用電路、布局指南和熱考慮因素。
• 包括相關文檔、社區資源、商標信息、靜電放電警告和術語表。

9. 訂購信息

提供多種封裝和數量選項，具體請參考數據手冊中的訂購信息部分。

LM5060-Q1是一款功能強大、靈活且可靠的高側保護控制器，適用于需要高安全性和可靠性的汽車和工業應用。
