TPIC7218-Q1 器件在單個封裝中集成了多個 ABS 和 ESC 電子控制單元 （ECU） 所需的功能。此集成與 最大限度地減少外部組件可節省寶貴的 ECU 板空間。
*附件：tpic7218-q1.pdf

TPIC7218-Q1 裝置是能夠直接驅動的防抱死制動控制器 八個電磁閥，帶內部大電流低側驅動器。低側驅動器配置為 數字控制不需要外部電壓鉗。TPIC7218-Q1 器件具有柵極驅動 兩個高壓側 N 溝道 MOSFET 的能力，可用于驅動泵電機并供電至 所有螺線管。TPIC7218-Q1 器件為 Intelligent 和 外部微處理器的有源輪速傳感器。TPIC7218-Q1 器件可與 3.3V 或 5V 微處理器，并使用標準 SPI （串行外設接口）。

TPIC7218-Q1 器件具有兩個內部開漏警告燈驅動器，可以 上拉至電池電壓，以及一個低壓驅動器。內部狀態機監控 一個看門狗輸入，并報告警告燈引腳和 SPI 寄存器上的故障。K-Line 收發器是 也包括在內。多種安全和故障監控功能可監控系統和 TPIC7218-Q1 電路。故障必須通過 SPI 進行輪詢和重置。TPIC7218-Q1 器件設計 適用于惡劣的汽車環境，能夠承受高工作溫度和 電噪聲信號和功率。對地短路、電池短路和負載開路情況 被容忍和監控。TPIC7218-Q1 器件還表現出出色的電磁性能 兼容性 （EMC） 性能。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C
    環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4
• PWM 低側驅動器
  • 4 個 PWM 低側驅動器輸出
  • 電流限制
  • 熱保護：T J = 185°C（最低）
  • 開路負載檢測
  • 能量能力：T 時為 30 mJ J = 150°C
  • 鉗位電壓：40 V
  • 低 R DSon ：T 時 0.3 Ω（最大值） J = 150°C
• 數字低側驅動器
  • 4 個數字低側驅動器輸出
  • 電流限制
  • 熱保護：T J = 185°C（最低）
  • 開路負載檢測
  • 能量能力：T 時為 50 mJ J = 150°C
  • 鉗位電壓：40 V
  • 低 R DSon ：T 時 0.2 Ω（最大值） J = 150°C
• 雙高側電源驅動器
  • 直接輸入控制
  • PWM 能力
  • 負載突降（過壓）檢測
  • 可編程過流檢測
  • 負載泄漏檢測
  • 可編程短路保護
  • 通過 SPI 進行故障檢測
• 輪速傳感器接口
  • 與智能和主動輪
    速傳感器兼容
  • 4 個帶短路
    保護的高邊開關
  • 4 個帶短路
    保護的低側開關
  • 2 個高壓低側輸出驅動器
  • 4 個數字輸出指示速度
  • 用于智能車輪
    速度傳感器的集成數據解碼器
• 開漏警告燈驅動器
  • 2 個高壓驅動器
  • 帶滯后的熱保護
  • 電流限制
  • T J = 185°C（最低）
  • R DSon ： T 時 4 Ω J = 150°C
  • 鉗位電壓：40 V
• 其他功能
  • K-LINE 收發器
  • 3.3V 或 5V 兼容數字 IO
  • 內部 3.3V 穩壓器
  • 內部電荷泵
  • 1 個低壓漏極開路警告燈
    驅動器
  • 全雙工 SPI 接口
  • 具有漏極開路故障
    報告的看門狗輸入，確保安全
  • 無鉛 ASIC
  • 符合 CISPR 25 NB 5
    類傳導和輻射發射標準
• 應用
  • 防抱死制動系統 （ABS）
  • 電子穩定控制系統 （ESC）

參數

方框圖

1. 概述

TPIC7218-Q1 是一款專為制動應用設計的電源控制器和傳感器 ASIC（專用集成電路），適用于防抱死制動系統（ABS）和電子穩定控制系統（ESC）。它集成了多種功能，包括輪速傳感器接口、高側和低側開關、PWM 低側驅動、數字低側驅動、高電壓驅動等，以簡化電子控制單元（ECU）的設計。

2. 主要特性

• ?輪速傳感器接口?：支持智能和主動輪速傳感器。
• ?高側和低側開關?：提供高電流低側驅動和高電壓高側驅動。
• ?PWM 低側驅動?：四個 PWM 輸出，用于控制電磁閥。
• ?數字低側驅動?：四個數字輸出，用于指示速度。
• ?熱保護?：結溫高達 185°C，具有熱滯回特性。
• ?故障監測和報告?：通過 SPI 接口監測和報告多種故障，包括過流、短路、開路等。
• ?K-Line 收發器?：支持診斷通信。
• ?警告燈驅動?：兩個高電壓低側警告燈驅動和一個低電壓驅動。

3. 封裝與引腳

• ?封裝?：80 引腳 HTQFP（帶 PowerPAD?）封裝。
• ?引腳功能?：包括電源引腳（VBAT、VDD、VIO）、控制引腳（WDIN、CNT_CLR、CNT_EN）、輸出引腳（Q1-Q8、WLQ1、WLQ2、WL_LS）、輪速傳感器接口引腳（WSP1-WSP4、WSS1-WSS4、WSLS1-WSLS4）、SPI 接口引腳（SCLK、SI、SO、CSN）等。

4. 電氣特性

• ?工作電壓范圍?：VBAT 為 6V 至 20V，VDD 為 4.5V 至 5.5V，VIO 為 3.3V 或 5V。
• ?輸出電流?：低側驅動最大可達 6A，高側驅動具有短路和過流保護功能。
• ?PWM 頻率?：可配置為 2kHz、4kHz、8kHz 或 16kHz。
• ?SPI 接口?：支持最高 8MHz 的時鐘頻率。

5. 應用領域

• ? 防抱死制動系統（ABS） ?
• ? 電子穩定控制系統（ESC） ?

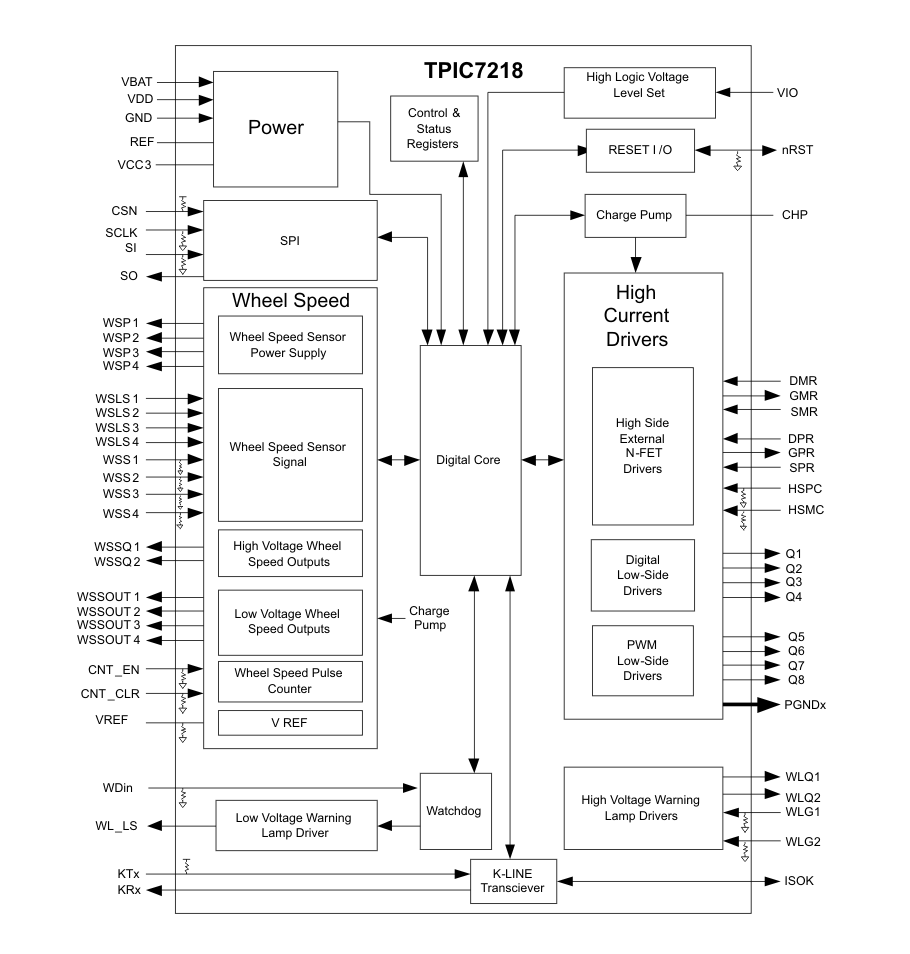

6. 功能框圖

TPIC7218-Q1 內部包含多個功能模塊，如 PWM 低側驅動、數字低側驅動、高側驅動、輪速傳感器接口、K-Line 收發器、警告燈驅動、看門狗定時器等，通過 SPI 接口與外部微處理器通信。

7. 典型應用

• ?設計示例?：提供了典型的應用電路圖，展示了如何連接輪速傳感器、電磁閥、警告燈等。
• ?設計考慮?：討論了設計過程中需要考慮的因素，包括電源去耦、接地處理、布局布線等。

8. 布局與接地

• ?布局建議?：建議將高電流路徑、敏感信號路徑和電源路徑分開，以減少干擾。
• ?接地處理?：強調所有 PGND 和 GND 引腳應連接到同一個地平面，以提高 EMC 性能。

9. 設備與文檔支持

• ?文檔支持?：提供了熱設計考慮和解決方案文檔。
• ?社區資源?：鏈接到 TI 的 E2E 在線社區和設計支持資源。
