注塑機一般使用專用的控制系統，工業智能網關通過與控制主板的通訊接口進行連接，我們能夠從中采集到注塑機的運行參數。但注塑機控制器的品牌很多，同時通訊協議相對封閉，往往導致數據采集工作難以高效開展，進而影響到企業的數字化轉型發展。

對此，物通博聯提供基于工業智能網關的解決方案，能夠兼容科強、弘訊、住友、日精、恩格爾等注塑機控制器，實時采集設備運行狀態、工藝參數、故障信息等數據，實現5G/4G/WIFI/以太網等方式對接到云平臺或上位機中，如工業物聯網平臺、MES系統或ERP系統中，提供可視化的生產管理應用，助力提高工作效率與管理水平。

科強注塑機的數據采集配置操作

添加設備

登錄網關管理界面，點擊數采->數采配置->添加設備。

輸入設備名稱（任意），設備序號（任意，注意同一網關下的設備序號不能重復），從站地址（設備站號），通信協議（KeQiang，根據注塑機型號選擇），接口類型（232串口），串口號（連接網關端串口號），以及串口參數（一般注塑機默認波特率是38400，數據位8，無校驗，停止位1），采集周期根據自身需求設置，然后點擊保存。

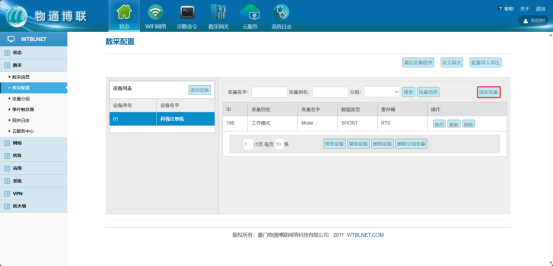

添加變量

根據注塑機點表，添加需要采集的數據點，可以單個添加，也可以批量導入Excel。

填寫點位相關信息，變量名（任意），變量別名（任意），變量類型（根據點位數據類型選擇，具體可查看網關支持的數據類型），寄存器類型（固定選擇RT）以及寄存器地址（按照注塑機點位表填寫，例如工作模式對應寄存器地址0），然后點擊保存。

重啟采集程序

新增/修改配置后，需要點擊重啟采集程序，使新的配置生效。

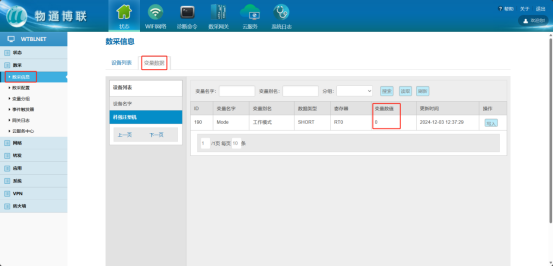

查看數采信息

等待右下角彈出成功提示框后，點擊“數采信息”->“變量數據”，即可在“變量值”一列查看采集結果。

錯誤診斷

若采集的數據值為“NULL”，請排查接線是否正常，核對數采配置中設備通訊參數與變量參數信息是否正確。

若采集的數據值不正確，請核對變量類型及對應類型地址范圍是否正確。
