電磁兼容與信號質量：硬件設計的雙重挑戰
電磁兼容基礎
電磁兼容(EMC)研究如何使各種電氣設備在有限資源條件下和諧工作而不降低性能。其設計目標包括：
- 確保設備內部電路互不干擾，實現預期功能
- 將設備產生的電磁干擾控制在規定范圍內
- 提高設備對外界干擾的抵抗能力

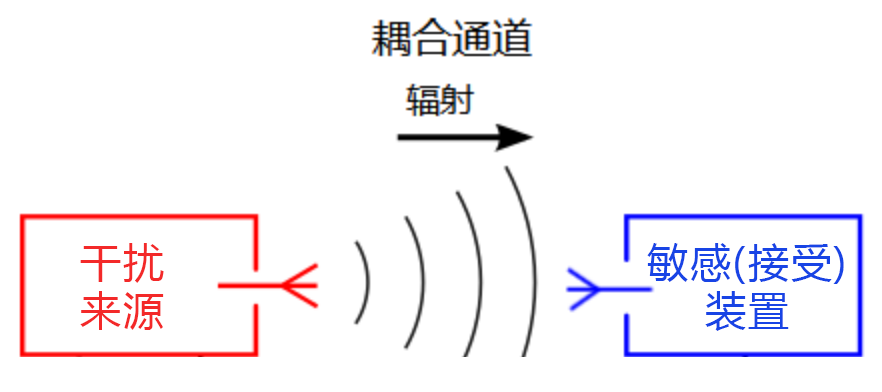

電磁干擾需具備三個條件：干擾源、敏感裝置和耦合途徑。PCB的EMC設計正是圍繞這三個要素展開，采取減弱干擾源、切斷耦合途徑和增強抗干擾能力的策略。
信號質量概述
隨著電子設備頻率不斷提高，傳輸線效應日益顯著，信號質量問題逐漸成為高速PCB設計的核心。信號質量主要通過匹配和端接等技術手段，控制信號的反射、竄擾和時延，確保信號傳輸過程中能夠準確重現原始波形。
電磁兼容與信號質量的關聯
這兩個領域緊密相連。在產品內部考慮EMC本質上就是確保功能實現，其分析方法與信號質量控制高度相似。兩者都致力于減少反射、竄擾和振鈴，控制信號輻射強度，降低對外界干擾的敏感度，確保各信號和單板之間正常工作。
電磁兼容與信號質量的差異
盡管密切相關，兩者仍有明顯區別：
- 分析視角不同：EMC從場的角度分析問題，而信號質量關注信號波形
- 分析域不同：EMC主要在頻域考慮問題，信號質量則在時域分析
- 解決方案不同：EMC工程師傾向于使用屏蔽、接地和濾波技術，而信號完整性工程師偏好匹配和端接方案
- 信號沿要求矛盾：EMC希望減緩信號上升/下降沿以減少輻射，而在高頻應用中，信號質量考慮可能要求更陡的信號沿
差分線與EMC的關系
差分線設計本身就是優秀的EMC設計實踐：
- 輻射干擾顯著降低(兩線電磁場相互抵消)
- 抗干擾能力增強(共模抑制)
- 地電位噪聲影響減小
