概述
DS28E54 安全身份驗證器結合了 FIPS 202- 合規的安全哈希算法 （SHA-3） 質詢和 響應身份驗證，帶 Secured Electrically 可擦除可編程只讀存儲器 （EEPROM）。

該設備提供了一組核心加密工具 源自集成模塊，包括 SHA-3 引擎、2.25Kbit 安全用戶 EEPROM、一個 僅遞減計數器和唯一的 64 位 ROM 標識號 （ROM ID），同時保留 反向兼容于DS2431/DS28E07。

唯一的 ROM ID 用作基波輸入 參數進行加密作，并用作 應用程序中的電子序列號。

該器件通過單觸點 1- 進行通信 Wire^?^ 總線。

通信遵循 1-Wire 協議，其中 ROM ID 在 多器件1-Wire網絡。
數據表：*附件：DS28E54 1-Wire SHA3-256安全認證器，兼容DS2431 DS28E07技術手冊.pdf

應用

• 醫療工具/配件鑒定和校準
• 附件和外設安全認證
• 電池認證和充電周期跟蹤
• 模擬傳感器校準

特性

• DS2431/DS28E07反向兼容
  • 2.25Kb EEPROM 存儲器，分為 11 個 256 位的用戶頁（兼容前 5 頁）
  • 64 位暫存器緩沖器，用于兼容具有偏移和單獨尋址的安全寫入
  • ±8kV HBM ESD 保護（典型值）用于 IO 引腳
• 用于驗證外設的高效安全哈希算法
  • 符合 FIPS 202 標準的 SHA-3 算法，用于質詢/響應身份驗證和設備禁用
  • 符合 FIPS 198 的密鑰哈希消息身份驗證代碼 （HMAC）
  • 可選的 HMAC SHA3-256 認證的 EEPROM 寫保護
• 易于集成到終端應用的補充功能
• 17位、一次性可設置、非易失性僅遞減計數器，具有經過驗證的讀取功能
• 密鑰的安全存儲
• 2.25KBits 的安全 EEPROM，用于用戶數據和密鑰
• 唯一且不可更改的工廠編程 64 位標識號 （ROM ID）
• 先進的 1-Wire 協議最大限度地減少了與單個觸點的接口
• 標準和高速通信速度
• 內部寄生電源電容器
• 工作范圍：2.8V 至 5.25V，-40°C 至 +85°C
• SFN、SFN 6x6、TDFN-EP、TSOC、TO92 封裝
• 4.0μA （典型值） 輸入負載電流

簡化應用程序圖

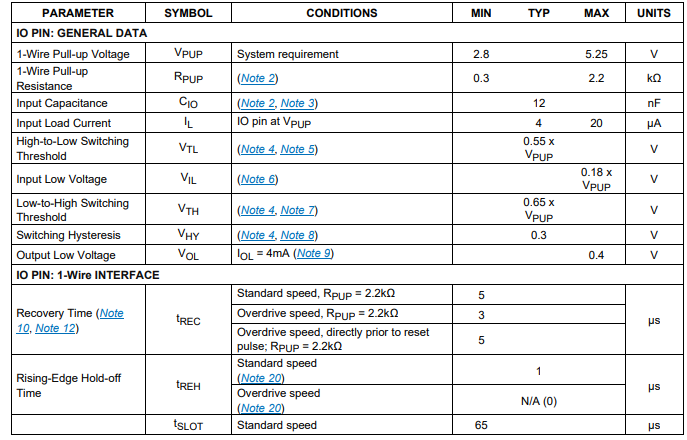

電特性

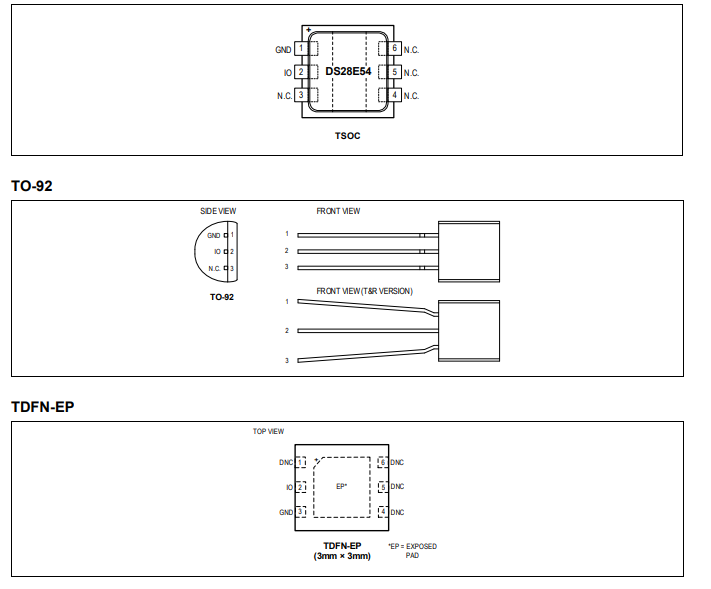

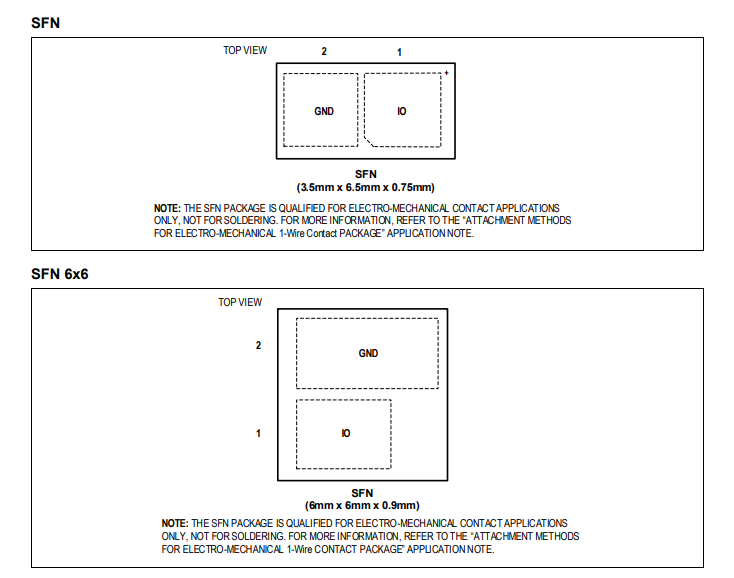

引腳配置

一線制信號傳輸與時序

DS28E54需要嚴格的協議來確保數據完整性。該協議包括在單線上的四種信號類型：帶有復位脈沖和存在脈沖的復位序列、寫0、寫1和讀數據。除存在脈沖外，總線控制器發起所有下降沿。DS28E54可在兩種速度下通信：標準速度和超速。除非明確設置為超速模式，否則DS28E54以標準速度通信。在超速模式下，快速時序適用于所有波形。

要從空閑狀態變為活動狀態，一線制總線上的電壓需要從VpUp下降到閾值VT_L以下。要從活動狀態變為空閑狀態，電壓需要從VILMAX上升到閾值VT_H以上。電壓完成此上升所需的時間在圖4中表示為ε，其持續時間取決于所使用的上拉電阻（RpU）以及連接的一線制網絡的電容。VILMAX電壓在確定DS28E54的邏輯電平時相關，而非用于觸發任何事件。

圖4展示了與DS28E54開始任何通信所需的初始化序列。一個復位脈沖后跟一個存在脈沖表明DS28E54已準備好接收數據，前提是發送了正確的ROM和設備功能命令。如果總線控制器在下降沿使用斜率控制，則必須將線路拉低持續時間為tRSTL + tF，以補償邊緣效應。tRSTL的持續時間在標準速度下為480μs，在超速模式下為80μs，之后設備恢復到標準速度。對于DS28E54，在超速模式下tRSTL不能超過80μs，否則設備將保持在超速模式。如果設備處于超速模式且tRSTL在80μs到480μs之間，設備將復位，但通信速度不確定。

總線控制器釋放線路后，其進入接收模式。然后，一線制總線通過上拉電阻被拉高到VpUp，或者在特殊情況下，通過有源電路拉高到VpUp。接下來，一線制總線被拉低VpUp，通過將線路拉低來觸發下降沿。當跨越閾值VT_H時，DS28E54等待1μs，然后傳輸存在脈沖。為檢測存在脈沖，控制器必須在1μs時測試一線制線路的邏輯狀態。

tRSTH過期后，DS28E54立即準備好進行數據通信。在混合設備網絡中，tRSTH在標準速度下應至少延長至480μs，在超速速度下應至少延長至48μs，以適應其他一線制設備。
