OPA211-HT 高溫、低噪聲、低功耗精密運算放大器技術手冊

科技觀察員 ? 2025-05-13 10:53 ? 次閱讀

OPA211系列精密運算放大器實現了非常低的1.1 nV/√Hz噪聲密度,電源電流僅為3.6 mA。該系列還提供軌到軌輸出擺動,最大限度地提高了動態范圍。

數據手冊:*附件:OPA211-HT 高溫、低噪聲、低功耗精密運算放大器技術手冊.pdf

OPA211系列的極低電壓和低電流噪聲、高速和寬輸出擺幅使這些器件成為PLL應用中環路濾波放大器的絕佳選擇。

在精密數據采集應用中,OPA211系列運算放大器在10-V輸出擺幅內提供700ns的穩定時間,達到16位精度。這種交流性能,加上僅240μV的偏移和0.35μV/°C的溫度漂移,使OPA211成為驅動高精度16位模數轉換器ADC)或緩沖高分辨率數模轉換器DAC)輸出的理想選擇。

OPA211系列適用于±2.25 V至±18 V的寬雙電源范圍,或適用于4.5 V至36 V的單電源操作。

該系列運算放大器的溫度范圍為TA=-55°C至210°C。

特征
低電壓噪聲:1.1 nV/hz,1 khz
輸入電壓噪聲:
80 nVpp(0.1赫茲至10赫茲)
THD+N:-136dB(G=1,f=1 kHz)
偏置電壓:240 pV(最大)
偏置電壓漂移:0.35 pV/°c(典型)
低電源電流:6 mA/ch(典型)
團結--收益穩定
增益帶寬產品:
80 MHz(G=100)
45 MHz(G=1)
轉換率:27個VLU
16位穩定:700 ns
廣泛的供應范圍:
+2.25伏至±18伏、4.5伏至36伏
軌對軌輸出
輸出電流:30 mA

典型特性

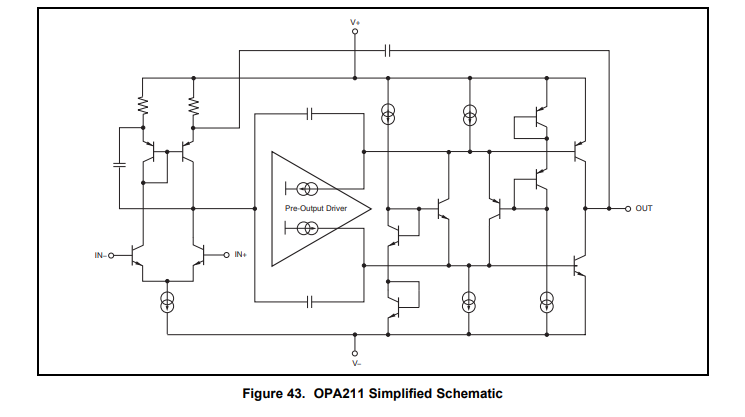

原理圖

應用
井下鉆進
高溫環境
