概述
ADSP-218xN系列包括6款單芯片微電腦，針對數據信號處理應用而優化。系列全部成員均具有引腳兼容特性，差別僅體現在片內SRAM容量上。這種特性再加上ADSP-21xx出色的代碼兼容性，可為設計提供極大的靈活性。具體地，該系列的成員有：

• ADSP-2184N (4K PM/4K DM)
• ADSP-2186N (8K PM/8K DM)
• ADSP-2185N (16K PM/16K DM)
• ADSP-2187N (32K PM/32K DM)
• ADSP-2189N (32K PM/48K DM)
• ADSP-2188N (48K PM/56K DM)

在ADSP-218x系列產品組合中，ADSP-218xN系列具有較高的性能(80Mhz/MIPS)和較低的功耗(0.55mW/MIP @ 1.8V)。該系列的全部成員均采用100引腳LQFP和144引腳MBGA兩種封裝。
數據表：*附件：ADSP-218xN系列16位、80 MIPS、1.8v，2個串行端口，主機端口，20KB RAM技術手冊.pdf

特性

• 指令周期時間：12.5 ns（1.8 V（內部）、80 MIPS持續性能）
• 省電模式，CMOS待機功耗低，從省電模式恢復只需200個CLKIN周期
• 多功能指令
• 單循環指令執行
• 單循環內容切換
• 空閑模式時功耗極低
• 借助3總線架構，可在每個指令周期中實現雙取操作數

框圖

內存架構

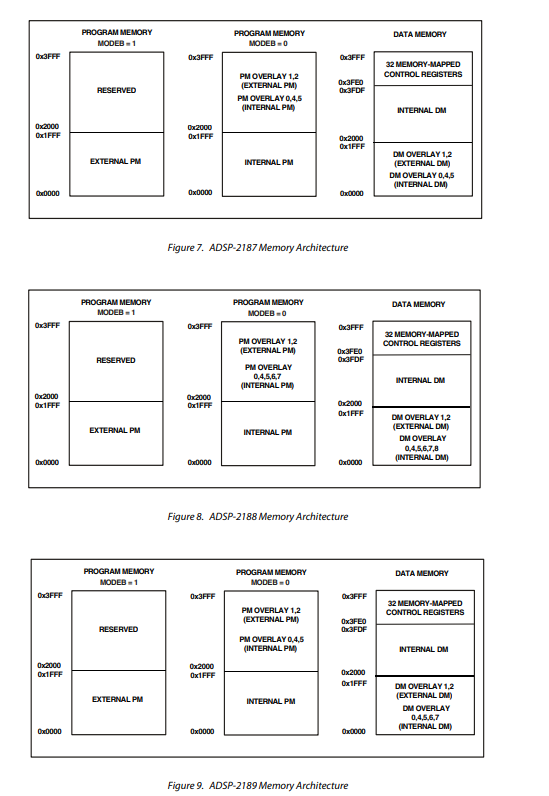

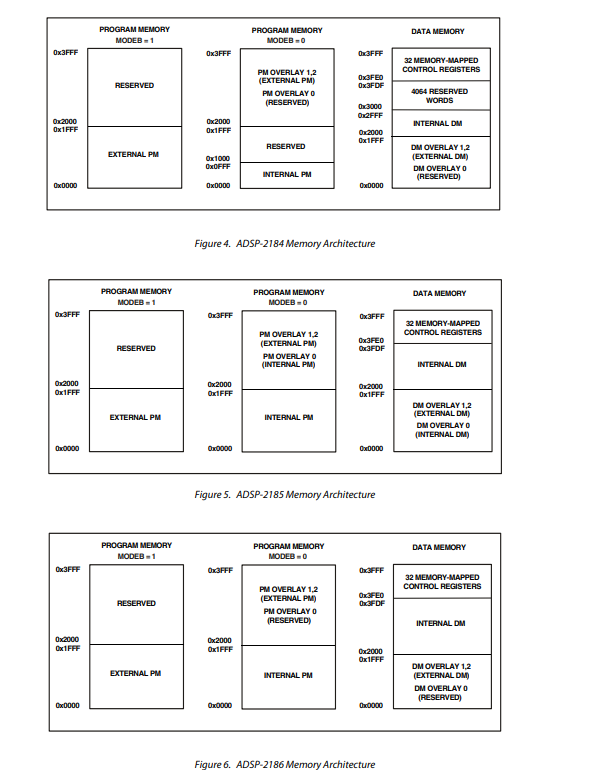

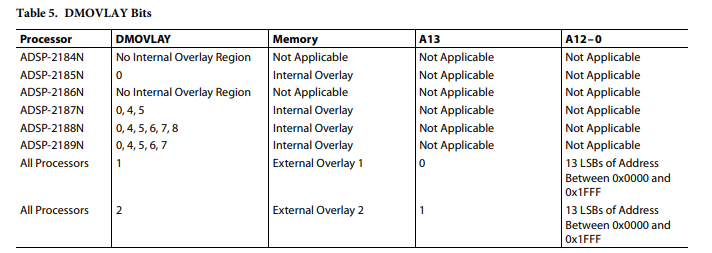

ADSP - 218x系列提供了多種內存和外設接口選項。字節功能組用于程序內存、數據內存、鍵控內存和I/O。有關ADSP - 218xN系列中程序內存（PM）和數據內存（DM）分配，請參考圖4至圖9、第11頁的表4和表5。

程序內存（主機模式）

允許訪問所有內部?jī)?nèi)存。外部覆蓋訪問受限于單條外部地址線（A0）。外部程序執行在主機模式下不可用，原因是外部數據總線寬度僅為16位。

數據內存

數據內存（全內存模式）是一個16位空間，用于存儲數據變量以及與內存映射控制器相關的數據。ADSP - 218xN系列具有高達56K字的數據內存RAM，其中32K字映射到片上寄存器。該空間還支持多達兩個8K外部?jī)?nèi)存覆蓋空間，通過外部數據總線訪問。

所有內部訪問在一個周期內完成。對外部?jī)?nèi)存的訪問根據DWWAIT寄存器和等待狀態模式位指定的等待狀態進行定時。

內存映射寄存器（ADSP - 218xM和N系列新增）

ADSP - 218xN系列成員有三個與其他ADSP - 21xx系列DSP不同的內存映射寄存器。這些細微修改涉及（等待狀態控制、可編程標志以及復合選擇控制和系統控制），以提供ADSP - 218xN的狀態和EMI控制功能。復位時的默認值已列出；若無值顯示，該位在復位時未定義。保留位在圖中以灰色顯示，這些位應始終寫入0。

I/O空間（全內存模式）

ADSP - 218xN系列成員支持額外的外部?jī)?nèi)存映射I/O空間。此空間旨在支持與外設（如數據轉換器和外部寄存器）或總線接口ASIC數據寄存器的簡單連接。I/O空間支持2048個16位寬的數據位置。低兩個字節用于外部地址總線；高三位未定義。

在ADSP - 2100系列指令集基礎上，為專用I/O內存空間添加了兩條指令，用于從該空間讀取和寫入數據。
