PGA870是一款用于高速信號鏈和數據采集系統的寬帶可編程增益放大器（PGA）。PGA870經過優化，可提供高帶寬、低失真和低噪聲，使其非常適合作為無線基站信號鏈應用的14位模數轉換器（ADC）驅動器。通過應用于并行接口的6位控制字，可以以0.5dB的增益步長調整-11.5dB至+20 dB的寬增益范圍。增益控制接口可以被配置為電平觸發鎖存器或邊緣觸發鎖存，或者它可以被置于解鎖（透明）模式。除了6位增益控制之外，PGA870還包含一個掉電引腳（PD），可用于將設備置于低電流掉電模式。在此模式下，靜態電流降至2mA，但增益控制電路保持活動狀態，允許在設備上電之前設置PGA870的增益。PGA870采用QFN-28 PowerPAD?封裝提供。

數據手冊：*附件：PGA870 高速全差分可編程增益放大器技術手冊.pdf

特征

寬帶+5-V運行：650-MHz帶寬

低阻抗、電壓模式輸出

寬增益范圍：-11.5分貝至+20分貝

精確的0.5分貝增益步長

步進增益誤差=+0.03分貝

HD2：-93 dBc，100 MHz

HD：：-88 dBc，100 MHz

IMD：：-98 dBc（100 MHz），-95 dBc（200 MHz）

OIP3：100 MHz時+47dBm；

超過+45 dBm，頻率達到300 MHz

靈活的增益控制接口：

支持閂鎖和非閂鎖選項

可以將增益設置為掉電狀態

-快速設置和保持時間：2.5 ns

低禁用電流：2 mA

不含PB（符合RoHS）和綠色包裝

引腳功能和配置

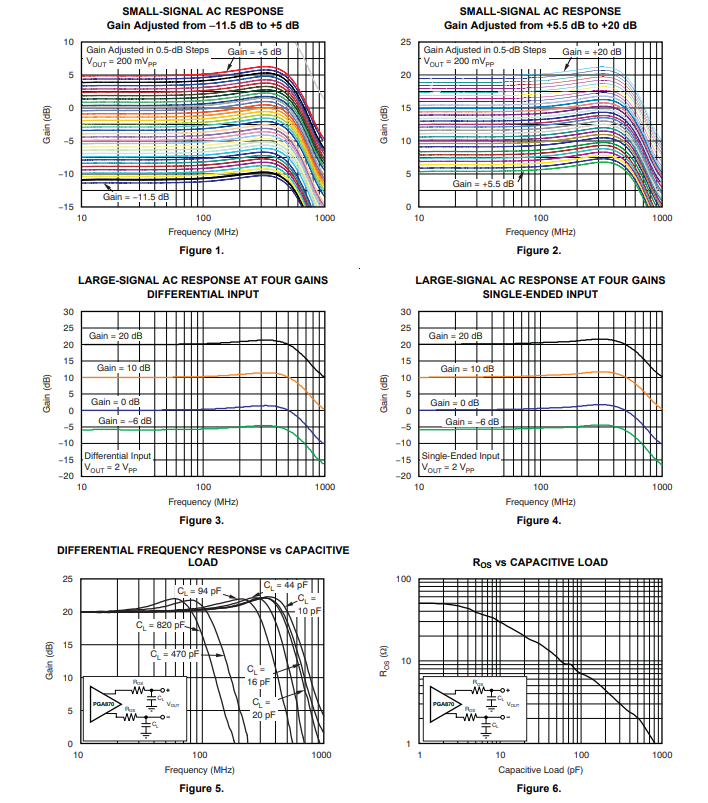

典型特性

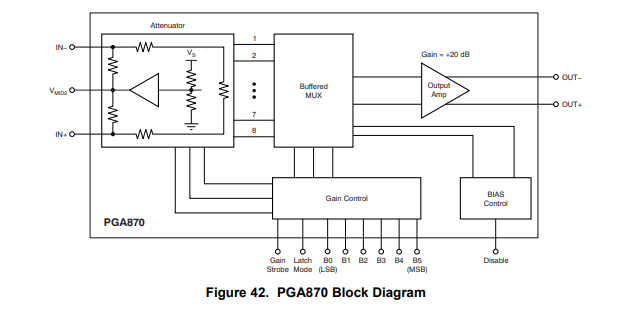

功能方框圖

應用

可編程增益中頻放大器：

差分信號鏈

-單端到差動轉換

快速增益控制環路，適用于：

測試測量

數字無線電信號鏈

用于無線基站信號的ADC驅動器

鏈路：GSM、WCDMA、MC-GSM

雷達/測距系統
