概述
ADAU1442、ADAU1445與ADAU1446是ADAU144x系列的增強型音頻處理器，允許非常靈活的對所有輸入與輸出信號進行連接。SigmaDSP ^?^ 內核支持完全28-bit處理（在雙重精密模式下為56-bit），并具有確保濾波器穩定性的同步參數加載特性，與SigmaStudio?工具配合使用時可獲得100%的編碼效率。這款DSP允許系統設計工程師對快速補償現實世界對揚聲器、放大器與聆聽環境的限制，通過揚聲器均衡、多波段壓縮、限幅以及第三方算法，能夠明顯改善音頻質量。
數據表：*附件：ADAU1442 ADAU1445 ADAU1446 SigmaDSP數字音頻處理器，具有靈活的音頻路由矩陣技術手冊.pdf

靈活的音頻路由矩陣（FARM）允許用戶對來自多個信號源或SigmaDSP內核、具有不同采樣速率的輸入信號進行多路復用。這可以大幅降低音頻系統內信號路由與時鐘問題的復雜性。FARM包含多達8個立體聲異步采樣速率轉換器（取決于器件型號）、索尼/飛利浦互聯格式（S/PDIF）輸入與輸出，以及串行（I2S）與時分多址（TDM） I/O。任何輸入都可被連接至SigmaDSP內核或任意異步采樣速率轉換器（ASRC）。類似的，可以從SigmaDSP內核或任意ASRC輸出獲得輸出信號。這個傳輸方案在任何時間都可以通過控制寄存器進行修改，從而具有較大的系統靈活性。

ADAU1442、ADAU1445與ADAU1446僅在ASRC功能與封裝方面有所不同。ADAU1442與ADAU1445內置16通道ASRC，采用TQFP封裝，而ADAU1446不包含ASRC，采用LQFP封裝。

ADAU144x可以在兩種工作模式下進行控制。首先，可以加載芯片設置，并通過SPI/I2C端口進行動態更新。其次，DSP可以通過系統中的外部EEPROM進行自引導，無需微控制器。另外，還有一組多用途（MP）引腳，可用作通用數字I/O或用作四通道輔助控制ADC的輸入。

ADAU144x支持SigmaStudio圖形化開發環境。這個軟件包括FIR與IIR濾波器等音頻處理模塊、動態處理器、混頻器、簡單DSP功能，以及用于快速開發定制信號流的第三方算法。

應用

• 汽車音頻處理
  汽車音響
  導航系統
  后座娛樂系統
  DSP放大器（音響系統放大器）
• 商用音頻處理

特性

• 用于增強型語音處理的完全可編程音頻數字信號處理器（DSP）
• 支持SigmaStudio?，用于開發定制信號流的圖形化編程工具
• 172 MHz SigmaDSP內核；3584 指令/采樣 @ 48 kHz
• 參數RAM：4k，數據RAM：8k
• 靈活的音頻路由矩陣（FARM） - 立體聲S/PDIF Rx/Tx， 8個立體聲異步采樣速率轉換器（ASRC）
• 支持24通道串行與TDM I/O， fs = 192 kHz
• PLL利用通用音頻時鐘生成內核時鐘
• 170 ms數字音頻延遲（@ 48 kHz）

框圖

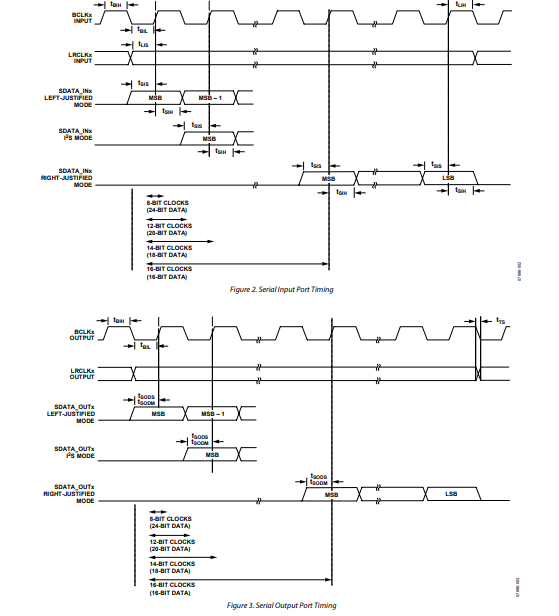

數字時序圖

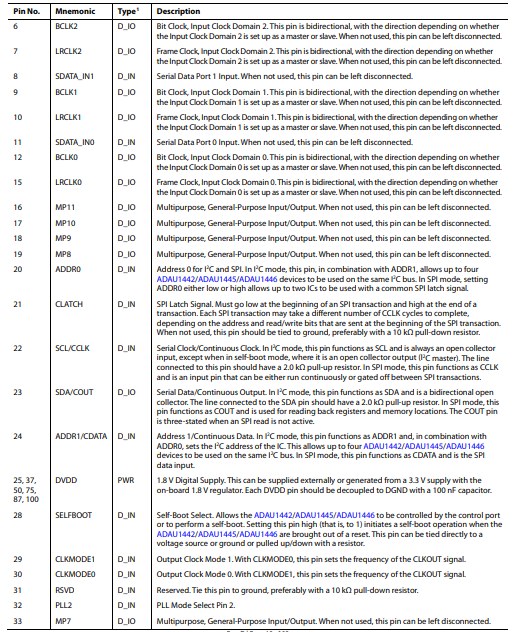

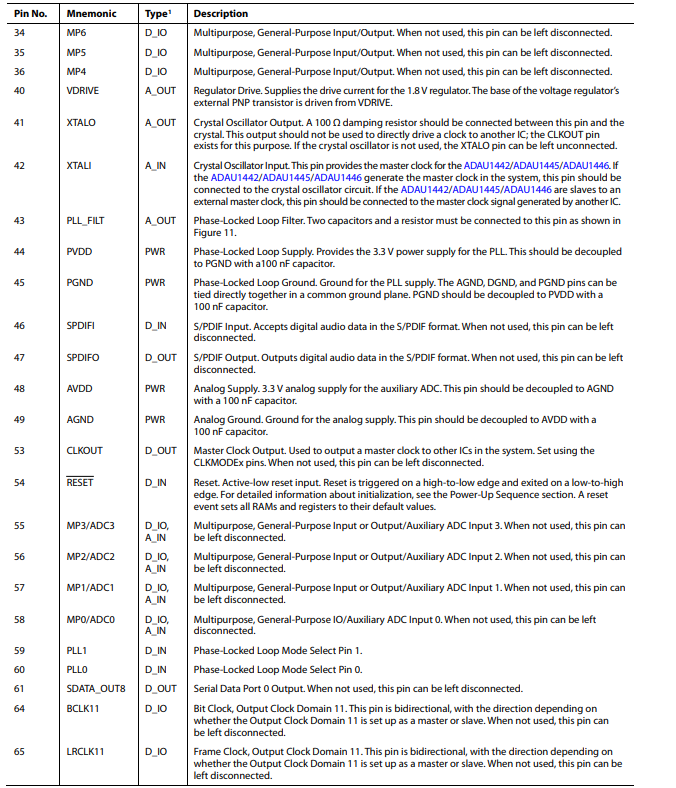

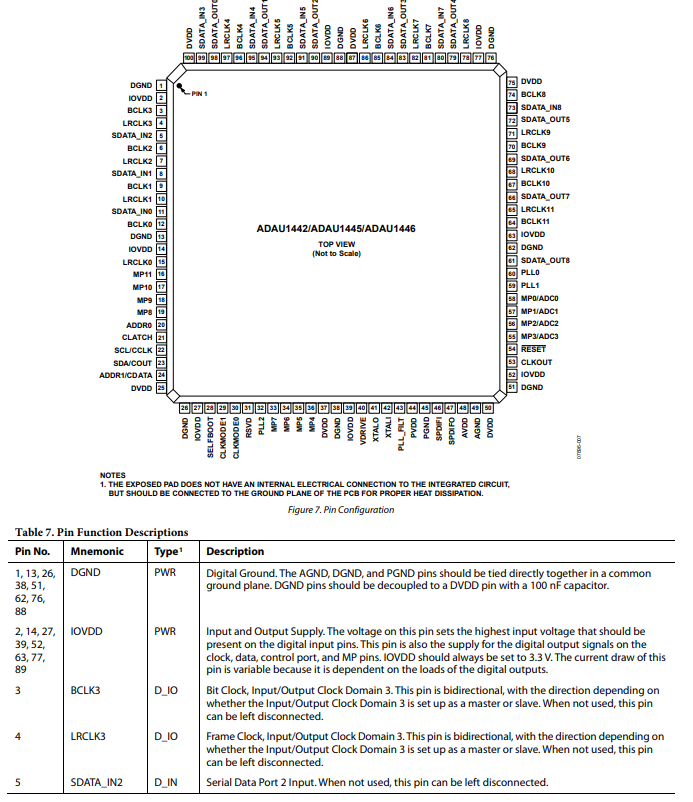

引腳配置描述

操作理論

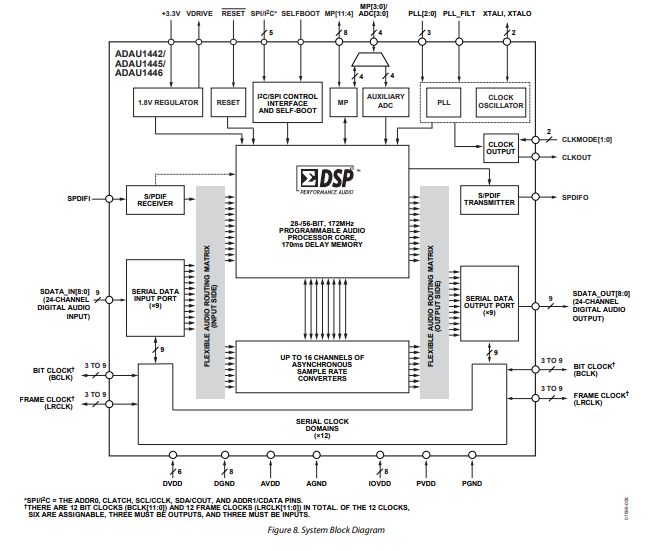

系統框圖

概述

ADAU1442/ADAU1445/ADAU1446 均為24通道音頻數字信號處理器（DSP），集成了S/PDIF接收器和發射器、靈活的串行音頻接口、多達16個通道的異步采樣率轉換器（ASRC）、靈活的音頻路由功能，以及用戶界面功能。信號處理能力包括均衡、交叉饋送、低音增強、多頻段動態處理、延遲、動態壓縮、揚聲器補償和立體聲圖像調整。這些算法可用于補償實際揚聲器、放大器和聆聽環境的限制，從而提升感知音頻質量。

板載振蕩器可連接外部晶體以產生主時鐘。ADAU1442/ADAU1445/ADAU1446 也可由外部時鐘源進行時鐘輸入。鎖相環（PLL）允許從(6.128×f_{s})、(25.6×f_{s})、(384×f_{s})或(512×f_{s})（其中(f_{s})是正常速率處理模式下的音頻采樣率）生成內部主時鐘。在雙速率或四速率模式下，這些乘法器減半或四分之一。系統采樣率包括但不限于44.1kHz、48kHz、88.2kHz、96kHz和192kHz。

ADAU1442/ADAU1445/ADAU1446 均采用1.8V數字電源供電，功耗為3.3V。可使用板載穩壓器，通過單一3.3V電源為芯片供電。

ADAU1442/ADAU1445/ADAU1446 具備復雜的控制端口，支持完整的讀寫操作，可訪問所有存儲位置（不包括只讀地址）。控制寄存器用于配置芯片的功能和串行模式。還包括內存上傳和下載功能。ADAU1442/ADAU1445/ADAU1446 可配置為使用SPI或I2C控制。程序RAM、參數RAM和寄存器設置可保存在外部EEPROM中，ADAU1442/ADAU1445/ADAU1446 可從中自啟動。

ADAU1442/ADAU1445/ADAU1446 支持數字輸入/輸出的右對齊、左對齊或TDM兼容模式。靈活的串行數據端口允許直接連接各種ADC、DAC和通用DSP。板載S/PDIF發射器 - 接收器與16個通道的ASRC相結合，可輕松與各種外部設備配合使用，并支持高達96kHz的采樣率。

靈活的音頻路由矩陣（FARM）是一種多路復用器系統，用于在ADAU1442/ADAU1445/ADAU1446 的串行輸入和輸出、音頻核心以及ASRC之間分配信號。通過設置相應的寄存器，可輕松配置FARM。

ADAU1442、ADAU1445和ADAU1446 的區別在于板載ASRC的數量。ADAU1442有8個通道的ASRC，ADAU1445有2個通道的ASRC，ADAU1446 沒有ASRC。

ADAU1442 - 82包含ESD保護，而ADAU1446 沒有ESD保護。

輸入和輸出端的兩組串行端口可在一種特殊靈活的TDM模式下工作，允許用戶獨立于音頻流的比特深度，在特定字節位置進行操作。這種模式確保了與使用類似靈活TDM結構的編解碼器的兼容性。

ADAU1442/ADAU1445/ADAU1446 的DSP為28位（使用雙精度模式時為56位DSP），針對音頻處理進行了優化，能夠以高達192kHz的采樣率進行處理。程序和參數RAM可以加載使用亞德諾半導體（Analog Devices）公司的SigmaStudio圖形化編程軟件構建的自定義音頻處理信號流，該軟件可從www.analog.com獲取。存儲在參數RAM中的值能夠控制各個信號處理模塊，例如IIR和FIR濾波器、動態處理器、音頻延遲以及混音器電平。軟件安全加載功能允許透明的參數更新，并防止輸出信號出現爆音。

可靠性特性包括CRC（循環冗余校驗）和程序計數器監控，有助于確保系統能夠檢測并從與內存損壞相關的任何錯誤中恢復。

S/PDIF信號可路由到ASRC進行DSP處理，或直接通過MP引腳輸出，以恢復嵌入的信號，包括狀態和用戶組件。流中的其他部分不會丟失，也可以在MP引腳上輸出。

多功能引腳（MP）可用于為外部微控制器提供簡單的用戶界面，無需額外的控制信號。12個引腳可用于輸入外部微控制器和輸出標志或控制其他設備。其中4個引腳可選擇性地分配給輔助ADC，用于連接電位計或系統電壓等模擬MP引腳。可將MP引腳連接到按鈕、開關、旋轉編碼器、電位計或其他外部控制電路，以控制內部信號處理程序。配置為輸出時，這些引腳可用于驅動LED（帶緩沖器）、控制微控制器、控制其他IC或連接到應用中的其他外部電路。

可使用SigmaStudio軟件通過控制端口對ADAU1442/ADAU1445/ADAU1446 進行編程和控制。在設計和測試信號流的同時，該軟件還允許配置DSP寄存器，將新程序和參數下載到外部自啟動EEPROM中。SigmaStudio的圖形界面允許具備音頻處理知識的用戶輕松為目標應用設計DSP信號流，而無需編寫低電平代碼。同時，該軟件為經驗豐富的DSP工程師提供了深入控制設計的靈活性和可編程性。在SigmaStudio中，用戶可以從庫中拖放信號處理單元，將它們連接成一個流，編譯設計，然后將項目及其相關文件下載到ADAU1442/ADAU1445/ADAU1446 中。通過控制端口進行的復雜任務鏈接功能，簡化了所有涉及內存的操作。
