OPA2377 低成本、低噪聲、5MHz CMOS運算放大器技術手冊
運算放大器OPA377系列是寬帶CMOS放大器，在0.76mA（典型值）的低靜態電流下工作時，可提供非常低的噪聲、低輸入偏置電流和低偏移電壓。
數據手冊：*附件：OPA2377 低成本、低噪聲、5MHz CMOS運算放大器技術手冊.pdf
OPA377運算放大器針對低壓單電源應用進行了優化。交流和直流性能的卓越組合使其成為廣泛應用的理想選擇，包括小信號調理、音頻和有源濾波器。此外，這些部件具有廣泛的供應范圍和出色的電源抑制比，使其對直接由電池運行而無需調節的應用具有吸引力。
OPA377提供SC70-5、SOT23-5和SO-8封裝。雙OPA2377在SO-8和MSOP-8中提供，四OPA4377在TSSOP-14封裝中提供。所有版本均指定在-40°C至+125°C的溫度范圍內運行。
特性
增益帶寬產品：5.5MHz
低噪聲：1kHz時為7.5nV/√Hz
偏移電壓：1mV（最大）
輸入偏置電流：0.2pA
軌對軌輸出
單位增益穩定
EMI輸入濾波
靜電流：0.76mA/h
電源電壓：2.2V至5.5V
小包裝：
SC70、SOT23和MSOP
引腳功能和配置

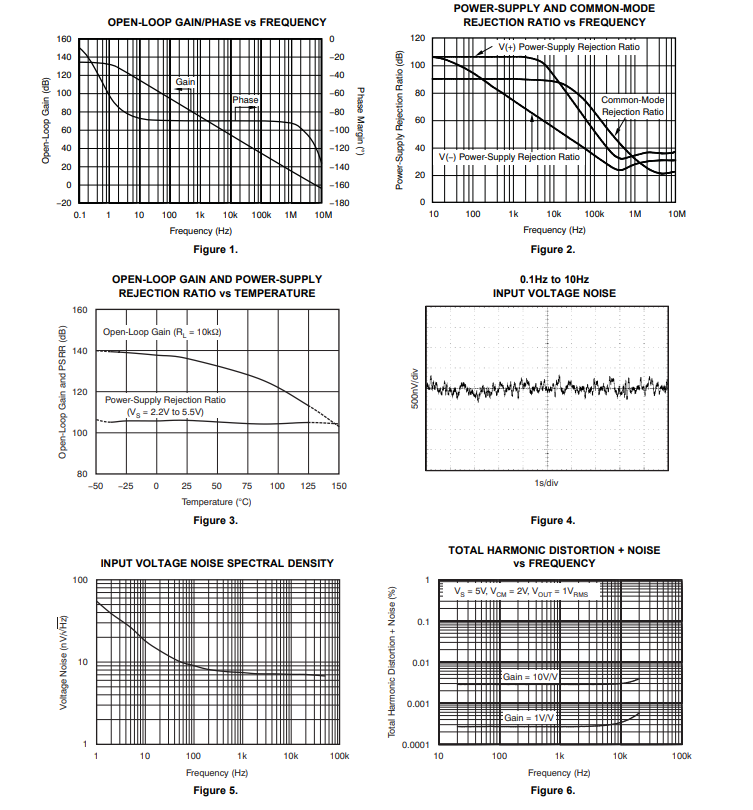

典型特性
