LMP7312是一款數字可編程可變增益放大器/衰減器。其寬的輸入電壓范圍和卓越的精度使其成為需要高精度的應用的首選，例如可編程邏輯控制（PLC）中IO模塊的數據采集系統。LMP7312提供差分輸出，以最大化動態范圍和信噪比，從而減少整體系統誤差。它還可以配置為通過VOCM引腳處理單端輸入數據轉換器（詳見）。LMP7312的輸入可以配置為衰減模式，以處理高達+/-15V的大輸入信號，也可以配置為放大模式，以應對0-20mA和4-20mA的電流回路。LMP7312配備了一個零位開關，用于評估內部放大器的偏移。在擴展的工業溫度范圍（-40°至125°C）內，確保0.035%的最大增益誤差（適用于所有增益）和5ppm的最大增益漂移，使LMP7312即使在惡劣條件下也對高精度系統非常有吸引力。100μV的低輸入偏移電壓和3μVpp的低電壓噪聲使LMP7312具有卓越的性能。LMP7312的溫度范圍為-40°C至125°C，采用SOIC-14封裝。

數據手冊：*附件：LMP7312 單路、5.5V、1MHz運算放大器技術手冊.pdf

特性
典型值，TA=25°C，V+=5V，V-=0V。
增益帶寬1 MHz
輸入電壓范圍（G=0.096V/V）-15V至+15V
核心運算放大器輸入偏移電壓100μV（最大）
電源電流2mA（最大）
增益（衰減模式）0.096 V/V、0.192 V/V0.384 V/V、0.768 V/V
增益（放大模式）1 V/V，2 V/V
增益誤差0.035%（最大值）
核心運算放大器PSRR 90 dB（最小）
CMRR 80 dB（最小值）
可調輸出共模1V至4V
溫度范圍-40至125°C
封裝14引腳SOIC

引腳功能和配置

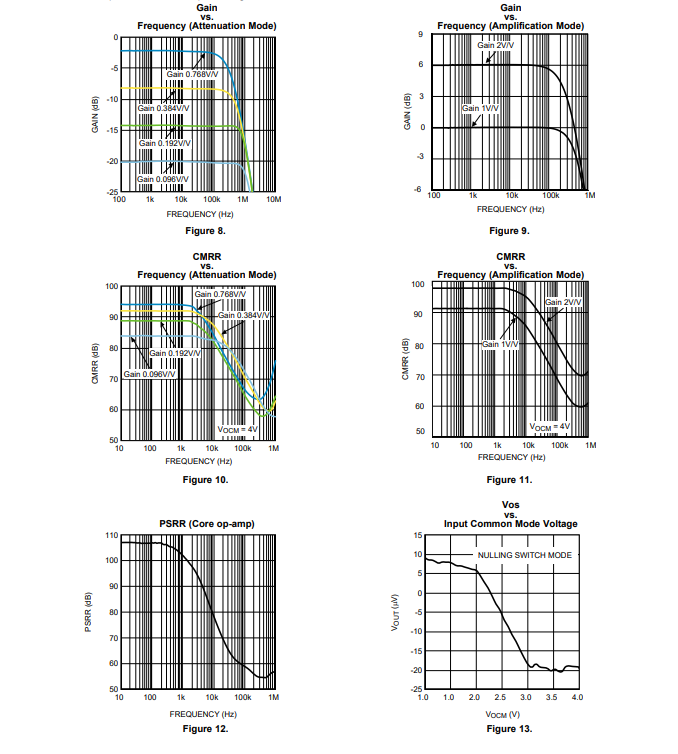

典型特性

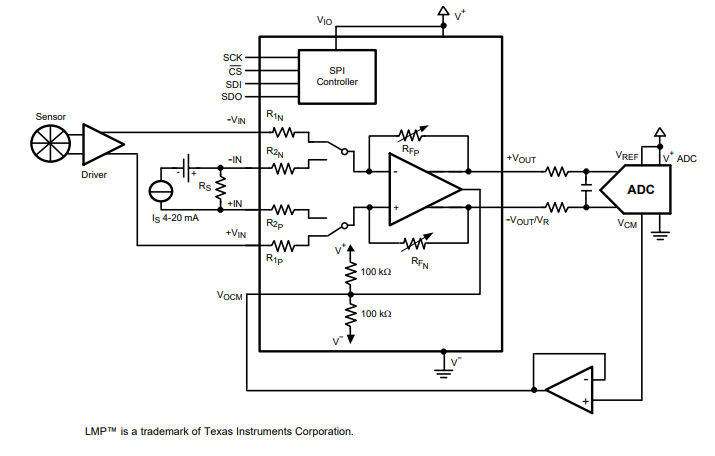

典型應用

應用
信號調理AFE
-+10V；±5V；0-5V；0-10V；0-20 mA；4-20 mA
數據采集系統
馬達控制
儀表與過程控制
遙感
可編程自動化控制！
