eIQ Time Series Studio再次和大家見面啦，告訴大家一個好消息，eIQ Time Series Studio已經更新到1.2.5版本，感興趣的小伙伴可以去官網下載了：eIQToolkit | NXP 半導體。

新功能

快來看看新版本TSS增加了哪些新功能~

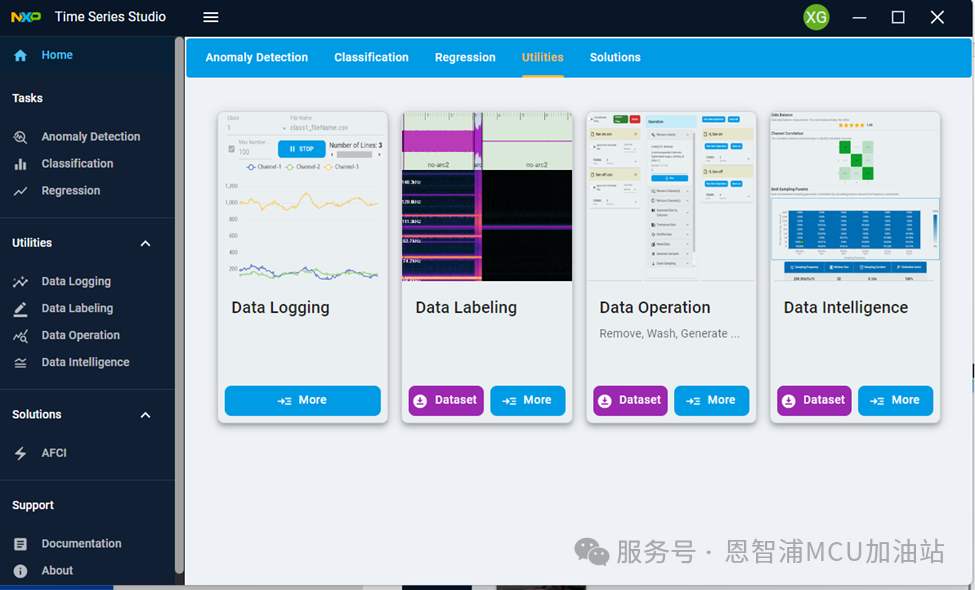

實用工具：新增了“Data Labeling”, “Data Operation”功能同時也在HOME界面給出了樣本數據集和用戶指南。

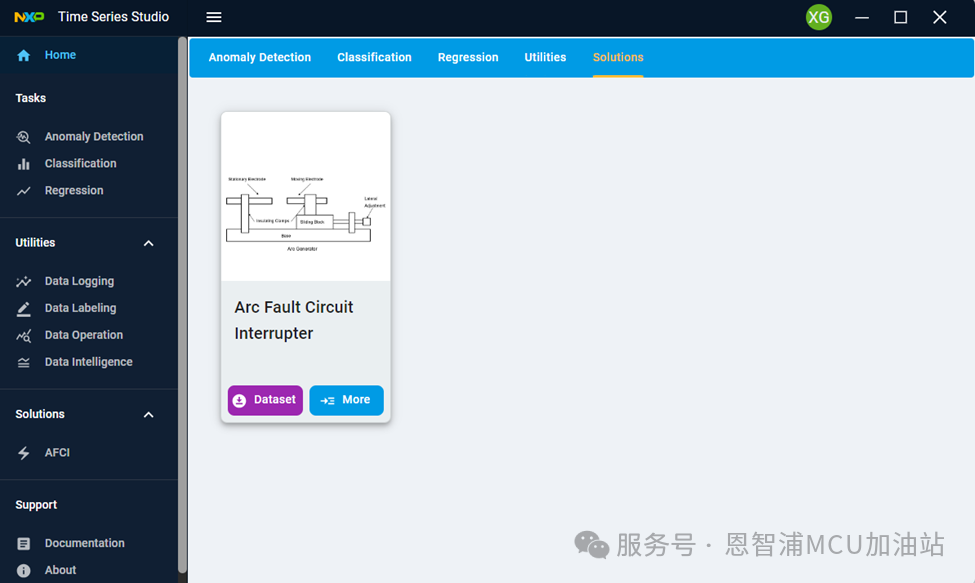

Solutions: 新添加了一個“Solutions”模塊，提供了恩智浦“直流電弧檢測”方案，具體操作可參考HOME界面的用戶指南：

除此之外，還增加了部分MPU支持,部分模塊功能更新，如本章節介紹的“Data Logging”模塊。

“Data Logging”實用工具可幫助用戶從配備有COM端口輸出傳感器數據的固件的傳感器板上收集傳感器數據集。本章將介紹如何設置和收集傳感器數據集。

該實用工具可幫助將具有數據記錄功能的相應固件二進制文件燒錄到一些NXP開發板上。對于其他板卡，請事先使用以下特定的數據格式來實現并燒錄固件。

數據格式規范：

所有字符均采用 ASCII 編碼

數據樣本由空格、逗號、制表符或分號中的任意一個分隔符分隔

數據集的每一行都以“ ”結尾，包含 N(N>=1) 個樣本通道

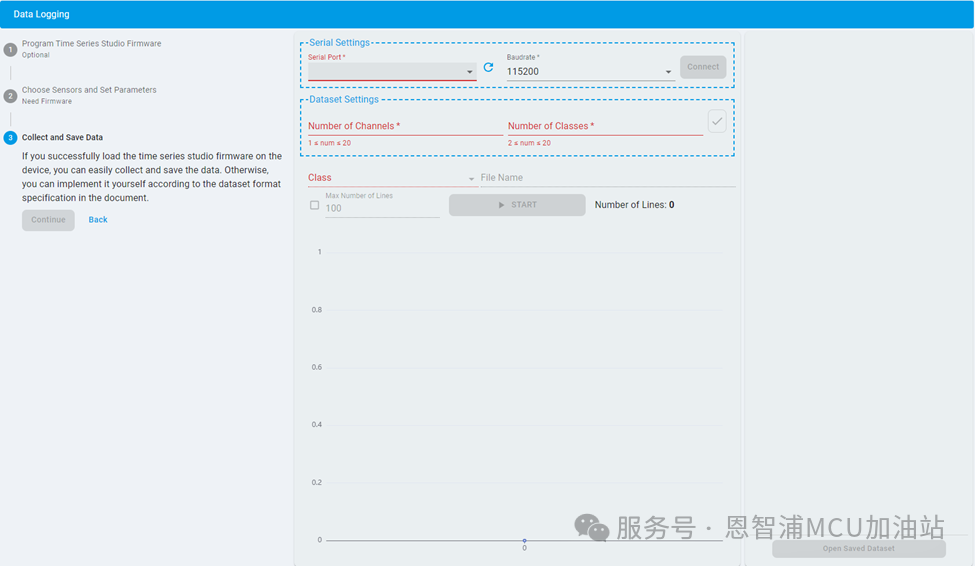

將目標板連接PC, 打開“Data Logging”

如上所示，數據記錄過程包含三個步驟 (您可以跳過第一步和第二步):

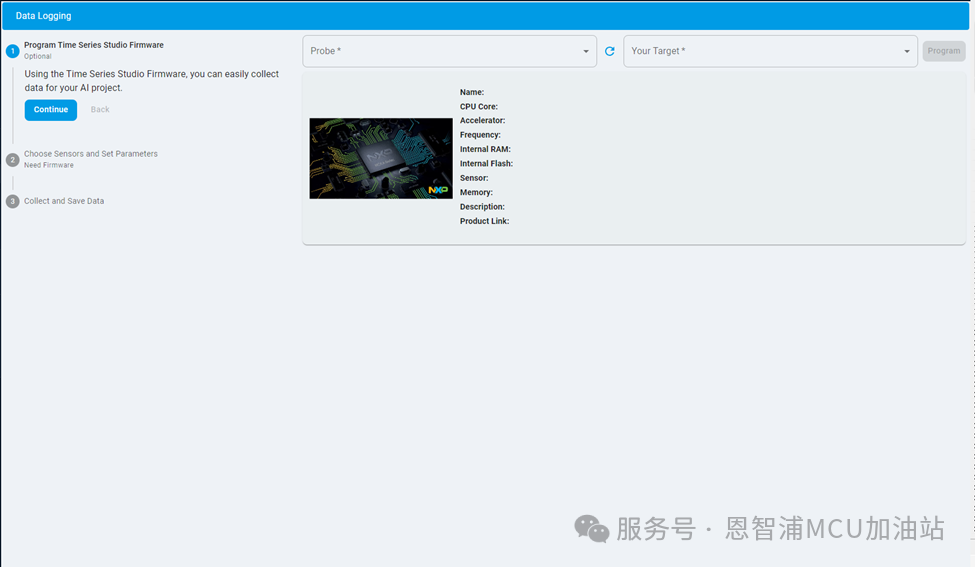

第一步: 支持將實用工具提供的固件二進制文件燒寫到目標板。“Your Target* ”下拉列表中列出了支持的開發板。如果開發板不被支持或已燒寫，則可以跳過此步驟。

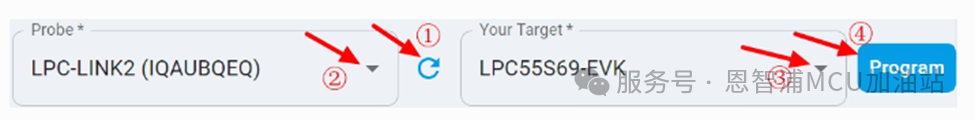

1: 點擊“刷新”按鍵

2: 選擇并選擇連接“probe”

3: 在“Your Target”支持列表中，選擇已連接的目標板

4: 點擊“Program”對相應的固件二進制文件進行編程

完成后點擊“Continue”按鍵，并跳轉到第二步

第二步: 支持連接到 COM 端口后，從/向具備相應功能的開發板獲取和設置傳感器參數。此步驟僅適用于第一步中已燒寫固件的開發板。如果沒有相應的功能或要求，可以跳過此步驟。

1：點擊“刷新”按鍵

2：選擇目標板的COM端口，如COM14

3：設置比特率，默認值為115200

4：點擊“Connect”按鈕，完成開發板連接。在第二步成功連接到 COM 端口后，系統會自動檢索當前傳感器參數。

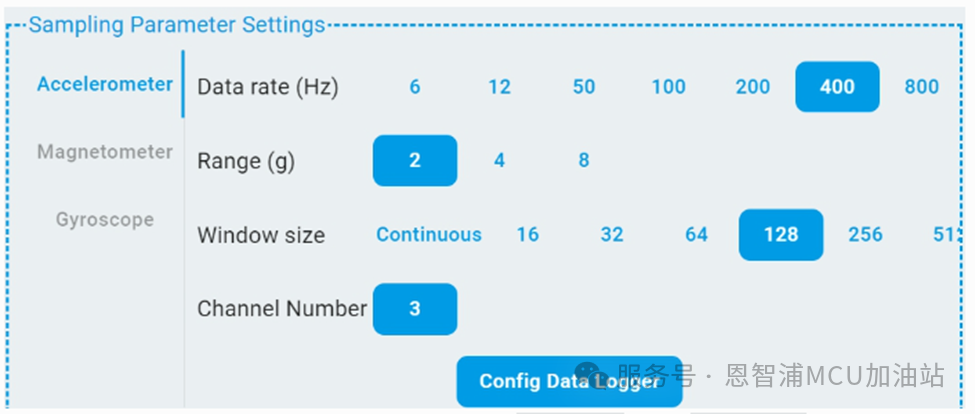

5：若使用第一步中編程的固件配置開發板，請從值列表中選擇一個參數，然后點擊“Config Data Logger”按鈕。

完成后點擊“Continue”按鍵，并跳轉到第三步;

備注：要啟用“Continuous”數據收集，請?jiān)凇癢indow size”參數中選擇連續。

第三步: 如果目用戶標板不被第一步和第二步支持（“Your Target”中不支持），可直接點擊第一步和第二步中的“Continue”跳轉到第三步;

首先完成上述1-4同樣的操作，連接 COM 端口并選擇目標板后繼續如下操作（對于任何需要進行數據記錄的開發板，必須支持通過串口輸出數據)。

根據用戶的應用指定數據集的類別數和通道數，并點擊右側的√按鈕確認設置。

收集數據集：

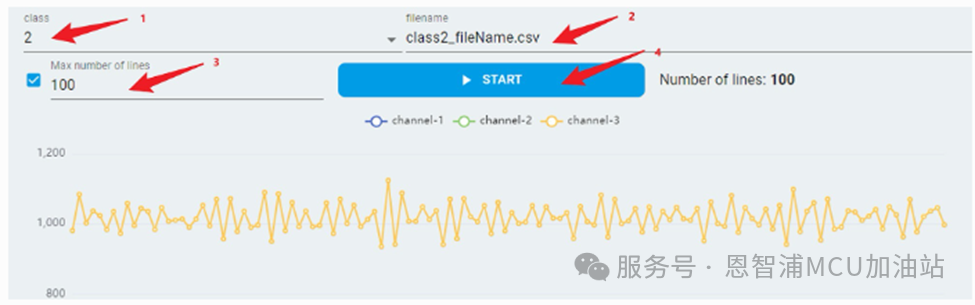

①：選擇待收集的數據集的類別。

②：自定義要保存文件的文件名。

③：勾選“max number of lines”復選框，并指定所需的樣本行數。或者使用默認值 100 行。

④：點擊“START”按鈕，實際數據流將呈現在“START”按鈕下的二維坐標中并被自動保存到最大行數的文件中，且“START”將被更新為“STOP”，當數據收集結束后重新更新為“START”, 對于不被“Your Target”列表支持的主板，也要確保該主板已在發送傳感器數據。

⑤：重復以上四個步驟，通過選擇不同的目標類別來收集所有數據集。

如需打開保存數據集文件的文件夾，請點擊右下角的“Open Saved Dataset”按鈕。

備注：對于““Your Target”列表中的主板，需要運行“Data Intelligence”實用程序的“Wash Data”操作，清洗數據集文件中的數據。
