RS485/modbus轉profibus DP網關在modbus側作主站配置方法

隨著工業自動化技術的飛速發展，各種通信協議和接口標準層出不窮，以滿足不同設備和系統之間的數據交換需求。
在眾多通信協議中，RS485/Modbus因其可靠性高、成本低廉而廣泛應用于各類控制系統中；而Profibus DP則以其高速率、大數據量傳輸能力在工業現場總線領域占據重要地位。
為了實現這兩種不同通信協議設備之間的無縫對接與高效通信，興達易控RS485/Modbus轉Profibus DP網關應運而生，成為連接傳統串行通信與現代網絡化控制的橋梁。

興達易控RS485/Modbus轉Profibus DP網關是一種高性能的工業通信轉換設備，它能夠?qū)⒆裱璕S485物理層規范及Modbus協議標準的設備接入到基于Profibus DP協議的自動化系統中去。
XD-MDPB100不僅支持兩種完全不同通信機制之間的直接轉換，還能確保數據傳輸過程中的安全性和完整性不受影響。

興達易控RS485/Modbus轉Profibus DP網關，用戶可以輕松地將舊有采用RS485/Modbus技術構建起來的控制系統升級改造為更加先進、開放的Profibus網絡架構下的一部分。

以下是RS485/Modbus轉Profibus DP參數配置：

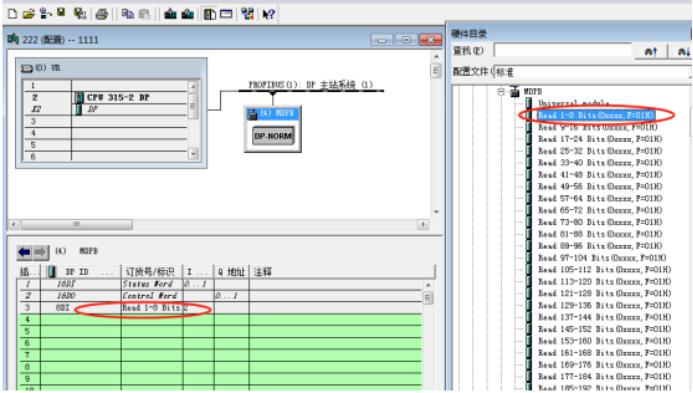

1、單擊右側設備目錄中“DP-MBM Link Releas 1”下的“Read 1-8 Bits(0xxxx,F=01H)”模塊， 并將其拖放到左側的 3 槽中，操作完成如下圖所示。

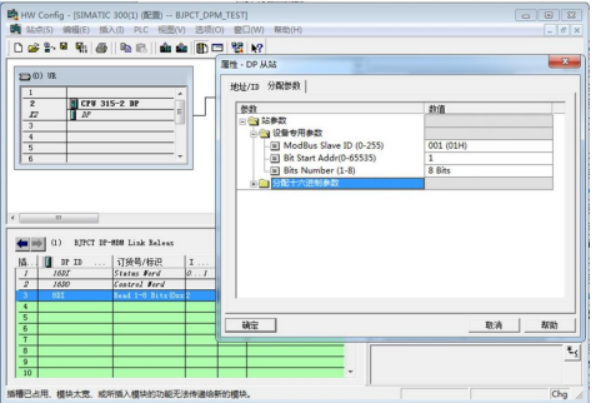

2、雙擊 3 號槽模塊，彈出“屬性-DP 從站”對話框，在對話框中選擇“分配參數”選項卡進行報文參數配置，具體配置見下圖。

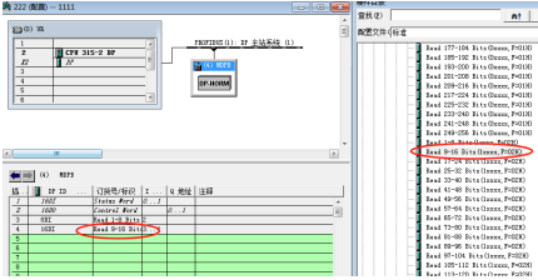

3、單擊右側設備目錄中 DP-MBM Link Releas 1 下的“Read 9-16Bits(1xxxx,F=02H)”模塊，并將其拖放到左側的 4 槽中，操作完成如下圖所示。

4、雙擊 4 號槽模塊，彈出“屬性-DP 從站”對話框，在對話框中選擇“分配參數”選項卡進行報文參數配置，具體配置見下圖。

5、單擊右側設備目錄中“DP-MBM Link Releas 1”下的“Read 1Register(4xxxx,F=03H)”模塊， 并將其拖放到左側的 5 槽中，操作完成如下圖所示。

6、雙擊 5 號槽模塊，彈出“屬性-DP 從站”對話框，在對話框中選擇“分配參數”選項卡進行報文參數配置，具體配置見下圖。

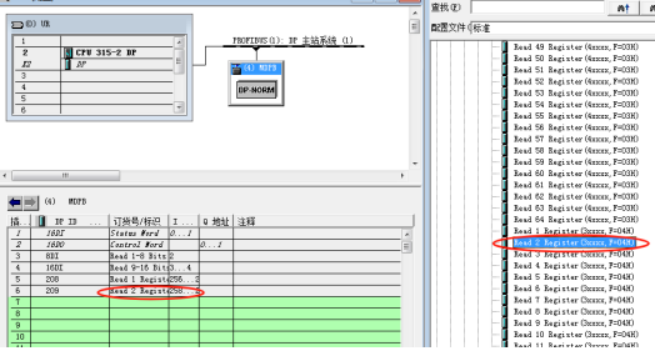

7、單擊右側設備目錄中“DP-MBM Link Releas 1”下的“Read 2 Register(3xxxx,F=04H)”模塊，并將其拖放到左側的 6 槽中，操作完成如下圖所示。

作為解決這一問題的關鍵手段之一，RS485/Modbus轉Profibus DP網關憑借其強大的功能優勢正逐漸受到越來越多用戶的青睞。
未來，隨著物聯網技術和云計算平臺的發展成熟，相信還會有更多創新性的解決方案涌現出來，助力各行各業實現數字化轉型升級。
