高通WIFI6的IPQ系列芯片非信令測試常用的測試方法有兩種：QRCT（射頻調試工具）、QPSR（射頻校準工具）。

一、QPSR（射頻校準工具）非信令測試

首先設置一個校準頻段，我這里設置全頻段。

1、前期準備工作：

安裝QDART和QPST軟件。該軟件需要在高通網站上下載并安裝，無需激活碼，或者百度搜索下載（壓縮包包含軟件安裝包）。

安裝SecureCRT，用于串口或者網口連接和控制用戶設備。

測試儀表。Litepoint的IQXel或者RS的CWM500儀表均可。

測試設備、測試射頻線、四工器/八工器、網線兩根、電腦。

2、操作步驟

設置QPST端口、設備開機后，網口連接PC。設置PC IP地址固定為192.168.1.XXX.

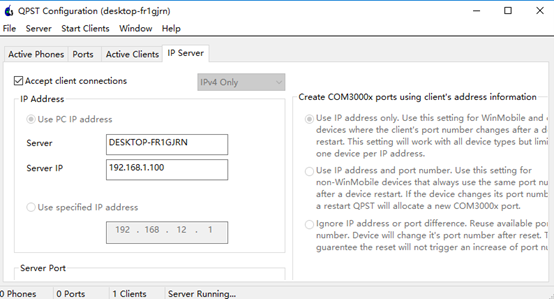

運行QPST軟件。點擊IP Server，勾選Accept client connections 。此時QPST會將識別到的IP地址192.168.1.XXX虛擬化成為一個編號為COM30001的串口。

如下圖：

3、配置被測設備

被測設備開機后，連接網線。

在SecureCRT中輸入（telnet或者串口都行），并回車。等待指令執行完。

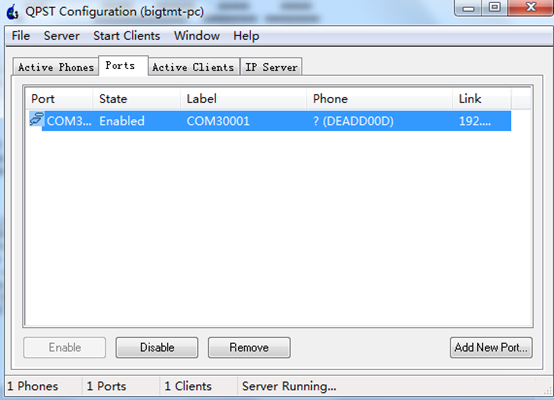

此時在QPST的Ports界面會出現一個COM口，如下圖：

4、PC端配置

儀表通過網線連接至PC端，配置儀表地址，Iqxel（默認192.168.100.254）和PC需要配置在一個網段。

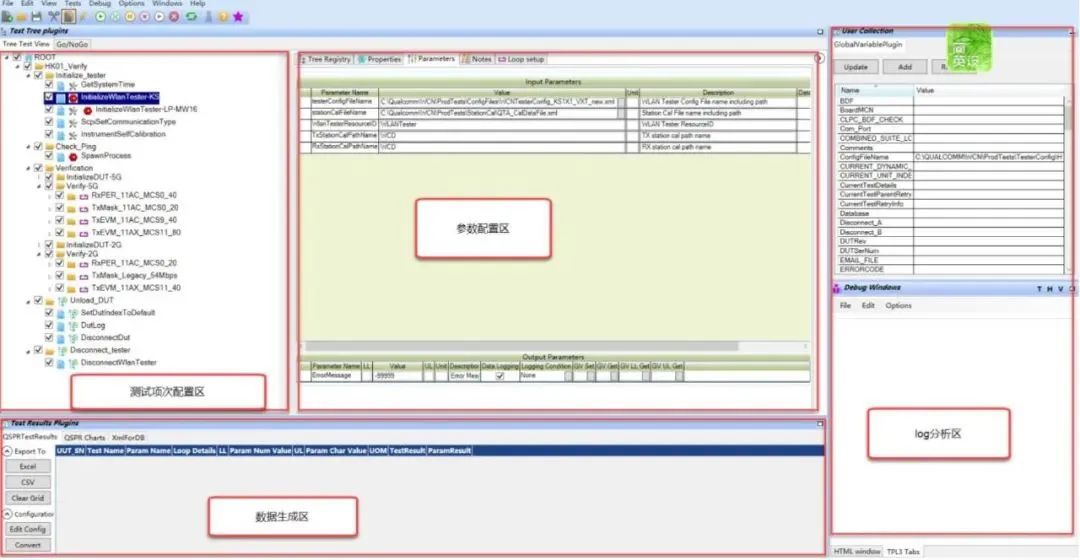

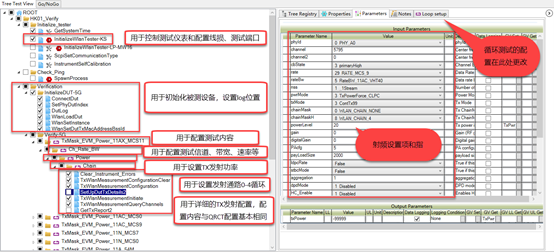

打開xtt后，軟件整體界面和各部分作用如下：

5、配置配置文件和線損文件

選中InitializeWlanTester_LP節點，在參數配置區進行參數配置。

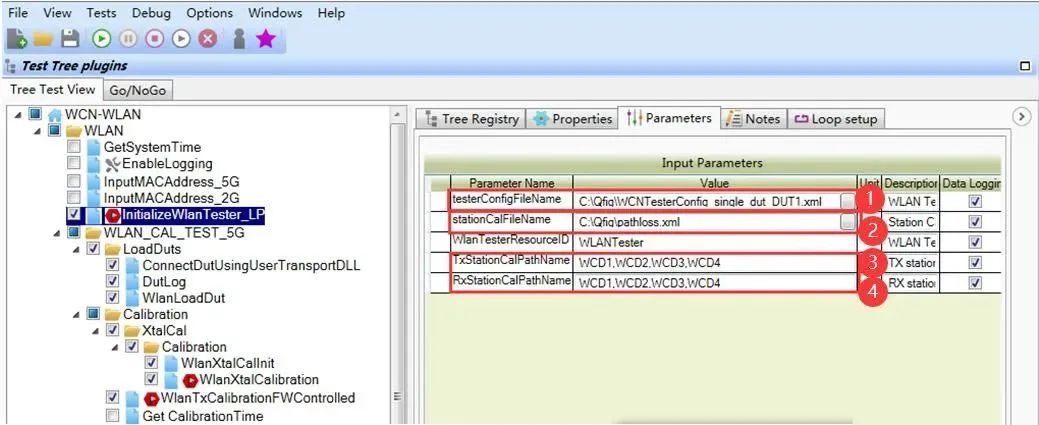

步驟1、點擊標簽1的下拉框。選擇配置文件。

需要注意的是不同的儀表廠商、不同的通道都有專用的配置文檔。

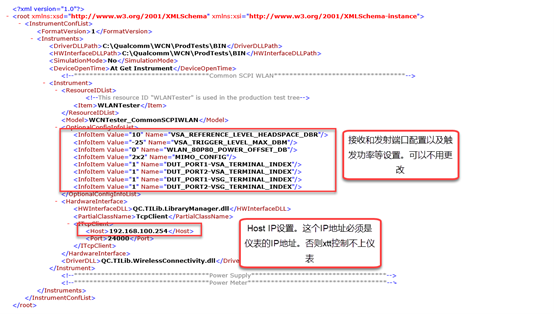

步驟2、附件中的配置文件需要更改Host IP地址，用于XTT控制儀表。請先更改好IP后再在步驟1中選中。

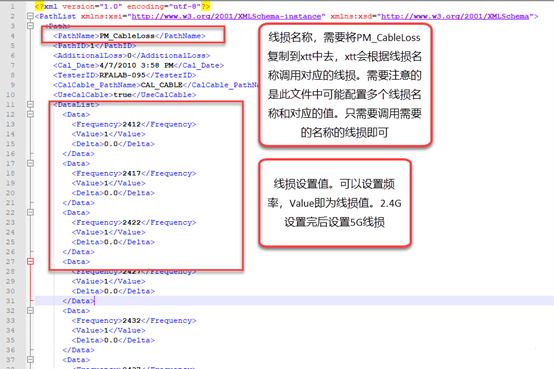

步驟3、點擊標簽2的下拉單，選擇線損文件，提供的線損文件為單根線，2.4G線損1dB，5G線損1.5dB。請根據實際線損設置。

步驟4、將步驟3中線損名稱PM_CableLoss粘貼到標簽3、標簽4中去。

步驟5、測試項次配置。

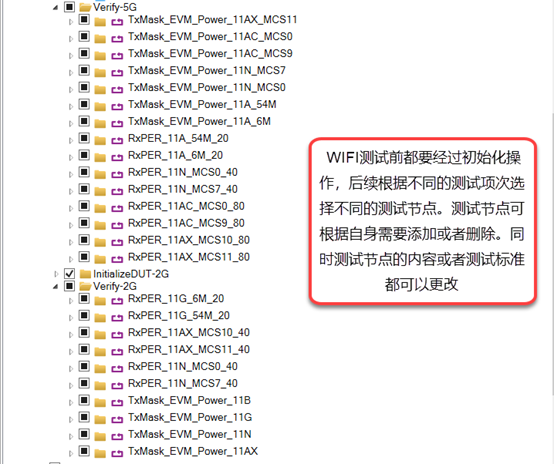

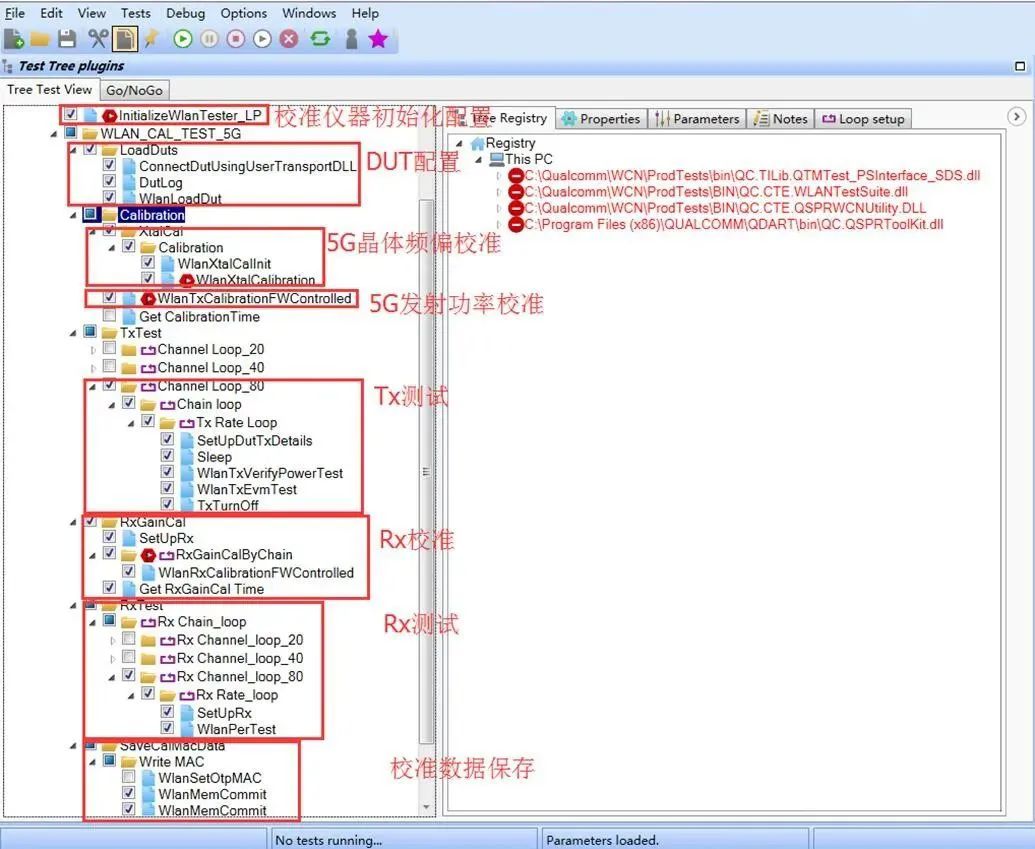

在高通xtt中，每個測試項都是以節點的形式出現。比如測試5G WIFI時，每個協議都單獨作為一個節點，多個節點都包含在5G WIFI測試目錄下。每次測試都可以根據實際的測試需求選擇不同的測試節點。

以WIFI 5G 11AX 80M MCS11協議為例，由于涉及到不同的信道、不同的功率、不同的速率。測試節點中需要使用到循環的方式（xtt的配置和軟件編寫比較像，只是xtt配置的都是固定功能的指令）。

步驟6、開始測試。按F5或者點擊xtt上方開始按鍵，等待測試即可。

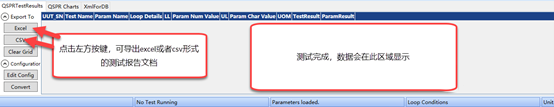

步驟7、查看測試結果。測試完成后測試結果會在xtt下方數據生成區顯示。測試過程中的log也可以在log分析區查看，對于測試過程中的報錯分析有比較大的用處。

Chrent

二、QRCT（射頻調試工具）非信令測試

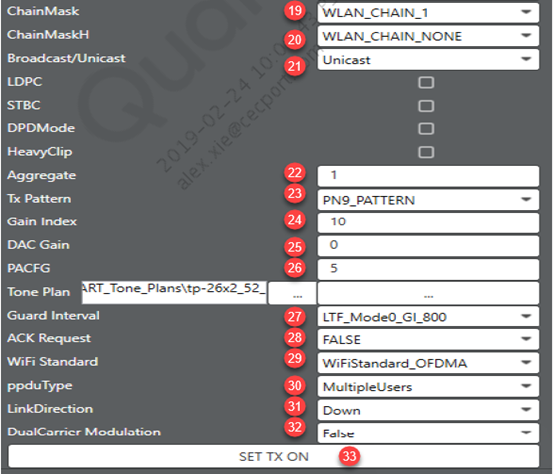

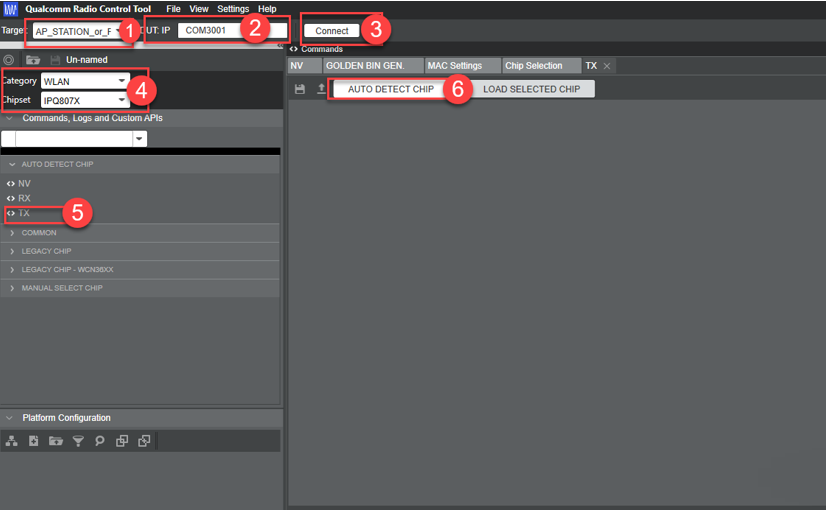

A.按如下圖配置選擇設備，填寫端口，連接設備。并選擇芯片型號和TX配置。

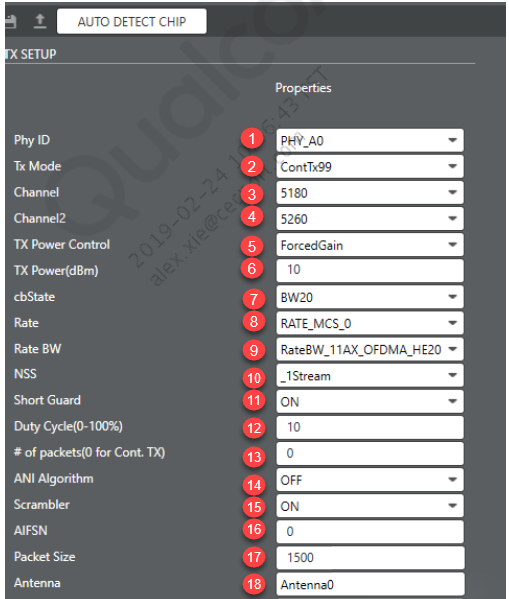

B.以5G CH36（5180MHz）MCS0為例進行說明配置。

Phy ID：用于配置4G/5G PHY ID。2.4G選擇PHY_B0,5G選擇PHY_A0。如果是8*8天線，使用另外一個5G芯片則需要選擇PHY_A1。

TX mode：TX發射模式選擇。選擇ContTx99:占空比為99%的連續調制信號發射。

Channel：發射中間頻率。5180代表5180MHz（36信道）。

Channel2：非連續80M+80M的中間頻率填寫，不用選擇。

TxPower Control：功率發射模式。常用的發射模式有Forced Gain、TxPower Auto、TxPower CLPC。Forced Gain：開環方式設置增益來輸出功率，無法保證功率是否按照期望功率輸出，功率的輸出需要配合步驟24中的值進行輸出。TxPower Auto：閉環功率控制方式。功率輸出值為WIFI配置bin文件中設置的Target Power決定。TxPower CLPC：閉環功率控制方式。功率輸出值為步驟6中設置的值。

Tx power：期望輸出功率值，配合步驟5中的TxPower CLPC。

Cb state：信道綁定狀態。根據測試項次選擇。

Rate：速率設置。根據測試項次選擇。

Rate BW：協議設置。根據測試項次選擇。

NSS：空間流數量。選擇_1 Steram。

Short guard：設置成為on。

dutyCycle：占空比。設置成為10。

Number of Packets：發射包數量。0代表連續發射。

ANI algorithm：選擇OFF。

Scrambler：擾碼。選擇disable。

AIFSN：幀間間隔值。設置為0。

Packet Size：有效載荷大小。

Antenna：天線。在DPDT設計中可用于主分集天線選擇。

Chain Mask：射頻通路選擇。Chain Mask1、Chain Mask2、 Chain Mas/4、 Chain Mask8分別代表硬件上的chain1、chain2、chain3、chain4。

Chain MaskH：在8*8 MIMO天線設計中用于選擇chain4、chain2、chain7、chain8。

Broadcast/unicast：廣播和單播設置。一般設置成為OFF，即單播模式。

Aggregation：選擇。

TX pattern：數據幀數據模式枚舉。如果>=6，則數據幀的用戶定義為模式，長度為nPattern。一般選擇0* –ZEROES_PATTERN。

Gain index：在Forced Gain模式下設置增益值，用來輸出特定的功率。

DAC Gain：開環模式下的數字增益。一般設置為0。

PACFG：PA配置，保持默認即可。

Guard Interval：保護間隔。

Ack Request：從RX請求ACK。選擇False。

WIFI standard：請按照對應測試協議選擇不同的標準。

Ppdu Type：選擇singer user。

Link Direction：連接方向。選擇down。

Dual Carrier modulation：選擇off。

Set Tx on：設置TX開始發射。

CWM500配置。可參考CWM500 WIFI信令測試文檔，將信令模式設置為非信令模式。配置協議、信道、Trigger源、期望功率、線損、測試端口等。

IQ配置。IQ儀表用網線連接電腦。配置IP地址網絡段。在瀏覽器中輸入IQ儀表的IP地址。配置TX/RX模式、線損、測試端口、協議、信道、期望功率、測試界面即可。

相對于QRCT，QPSR方式進行非信令測試配置較簡單。QRCT在非信令調試階段更易用。特別是出現EVM問題時，可以通過Force Gain的方式進行開環功率控制，排除閉環電路的影響。設置低發射功率，用于判定是否芯片輸出性能差等。Xtt測試在跑大量測試時比較方便，設置完成后可掛機測試，節省時間。

Q&A部分

Q1：IQ儀器如果是4*4mimo，該如何設置InitializeWlanTester_LP節點呢？

A1：4*4端口儀器在LP_Config_Example_4x4_MW文件中指定"DUT_PORT1-VSA_TERMINAL_INDEX" Value值為所用的端口號即可。

Q2：QDAT不同版本的會存在數據差異性嗎？

A2：數據不會存在差異。

Q3：校準測試對EVM設置Full data還是LTF？

A3：兩種模式任選。

Q4：采用國產極致匯儀的儀器做校準需要更改哪些呢 ？

A4：不同儀器的配置修改在LP_Config_Example_4x4_MW文件中，修改IP地址和驅動。

Q5：xtt校準完后導出excel格式提示無法打開 ？

A5：需要提前打開excel讓工具調用到表格。
