概述
MAX9924–MAX9927可變磁阻(VR或電磁線圈)傳感器接口理想用于汽車機軸、凸輪軸，傳動軸等部件的定位和速度檢測。這些器件集成了可選擇自適應峰值門限的高精度放大器和比較器以及過零檢測電路，該模塊能夠在嘈雜的系統噪音或較弱的VR信號環境下產生強大的輸出脈沖。

MAX9926/MAX9927分別為MAX9924/MAX9925雙通道版本器件。MAX9924/MAX9926集成了匹配電阻和CMOS輸入高精度運算放大器，在較寬輸入頻率和溫度范圍內提供極高的CMRR。MAX9924/MAX9926差分放大器提供1V/V固定增益。MAX9925/MAX9927允許使用內部運算放大器的三個端點，提供更好的增益穩定性。MAX9926還提供定向輸出，對于某些高性能引擎中的正交連接VR傳感器非常有用。這些器件可連接至新一代差分VR傳感器，也可連接至傳統的單端VR傳感器。

MAX9924/MAX9925采用10引腳μMAX?封裝；MAX9926/MAX9927采用16引腳QSOP封裝，所有器件工作在-40°C至+125°C汽車級溫度范圍。
數據表：*附件：MAX9924可變磁阻傳感器接口，提供差分輸入和自適應峰值門限技術手冊.pdf

應用

• 凸輪軸VRS接口
• 機軸VRS接口
• 車速VRS接口

特性

• 差分輸入級提供增強的噪音抑制
• 高精度放大器和比較器支持小信號檢測
• 用戶可使能內部自適應峰值門限或靈活的外部門限
• 過零檢測提供精確的相位信息

框圖

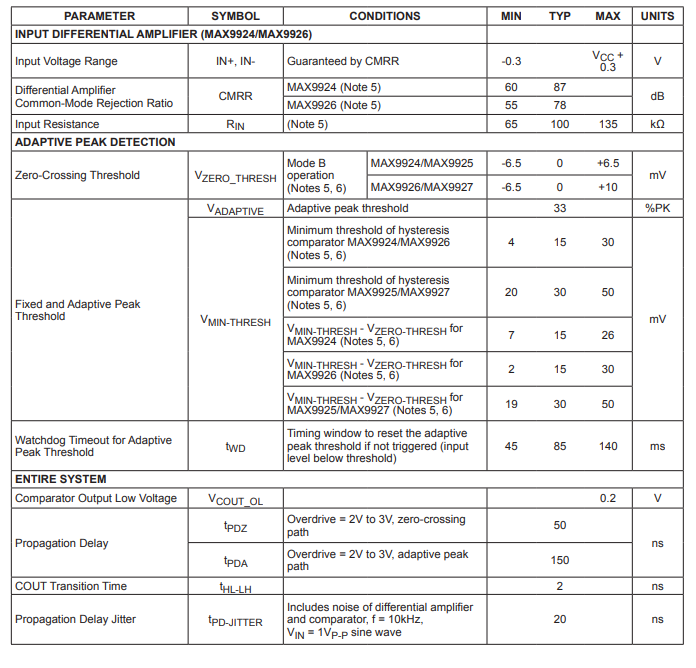

電特性

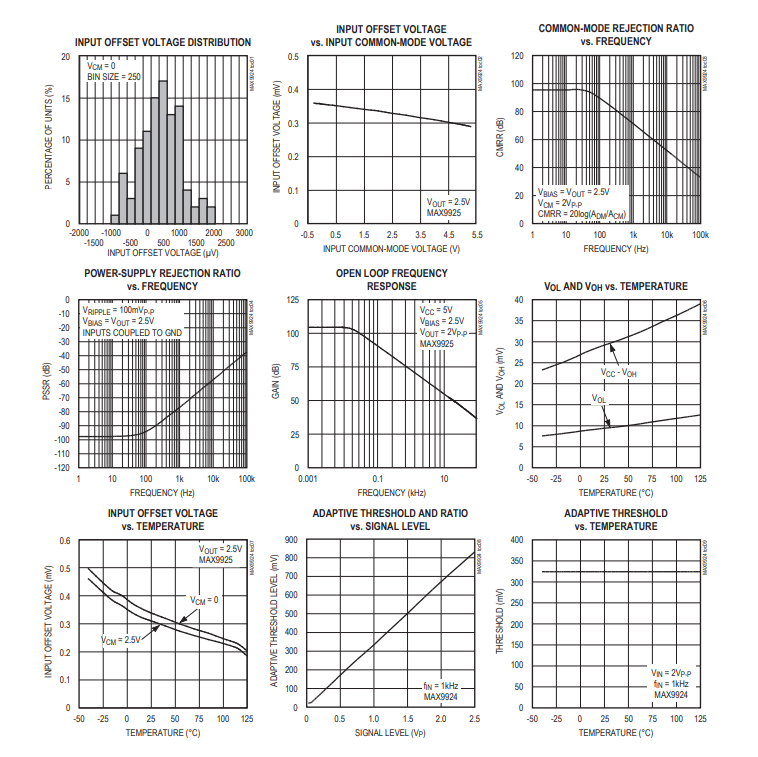

典型操作特性

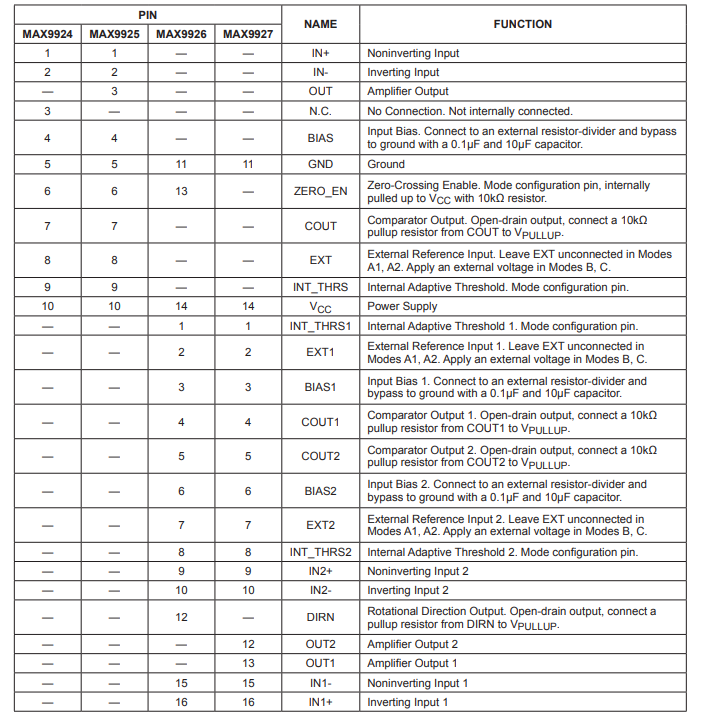

引腳配置描述

應用信息

旁路與布局注意事項

使用高品質旁路電容進行良好的電源去耦，對于精密模擬電路始終至關重要。對于MAX9924 - MAX9927這類內部使用電荷泵為前端放大器供電的器件而言，這一點更為關鍵。旁路電容能為電源上的噪聲提供低阻抗接地路徑。

電容的最小阻抗受限于其等效串聯電阻（ESR），在自諧振頻率處，等效串聯電感（ESL）與電容相互抵消。自諧振頻率之后，ESL起主導作用，導致電容在高頻下阻抗上升。

使用多個不同容值的電容并聯接地，對MAX9924 - MAX9927進行電源旁路。采用多個容值，能在旁路網絡中形成多個諧振頻率，降低組合后的阻抗和等效串聯電感（ESL）。建議使用低ESR、低等效串聯電阻的陶瓷表面貼裝電容，以10nF、0.1μF和1μF組合使用，且10nF電容最靠近VCC和GND引腳。這些電容的端子與器件電源引腳（VCC和GND）之間，應通過寬走線（最好是敷銅層）連接，且高頻電流路徑中不能有過孔。

輸入濾波器注意事項

在MAX9924/MAX9926運算放大器的每個輸入端，添加一個10kΩ的電阻，以限制運算放大器開啟時的引腳電流。這樣，當傳感器脈沖電壓高于VCC電壓時，可避免出現問題。串聯電阻會降低輸入放大器的增益，在設置觸發閾值時需加以考慮。在運算放大器輸入端之間添加一個濾波電容，以限制輸入信號帶寬。

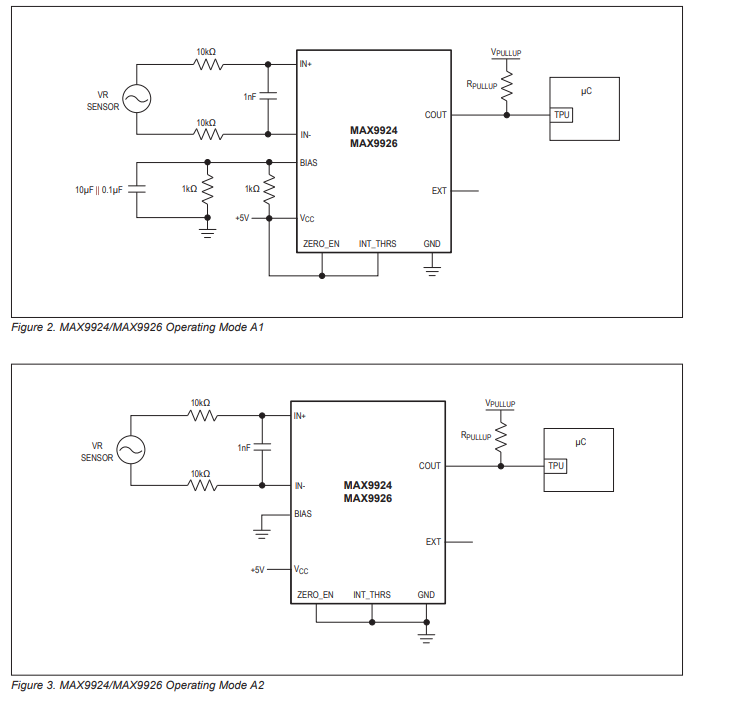

應用電路
