THS4524 是一款低功耗、完全差分運算放大器,此放大器帶有軌到軌輸出和一個包括負電源軌在內的輸入共模范圍。 這個放大器設計用于低功耗數據采集系統和高密度應用,在此類應用中功率耗散是一個關鍵參數,此放大器還在音頻應用中提供出色的性能。
數據手冊:*附件:THS4524-EP 極低功耗四通道軌到軌輸出全差動放大器產品的性能得到強化技術手冊.pdf
這個完全差分運算放大器特有精準的輸出共模控制,此控制可在驅動模數轉換器 (ADC) 時實現 dc 耦合。 與一個低于負電源軌和軌到軌輸出的輸入共模范圍相耦合,這個控制可以很容易的實現與單端、地面基準信號源對接。 除此之外,THS4524 非常適合用于驅動逐次逼近寄存器 (SAR) 和只使用一個單 +2.5V 至 +5V 和地面電源的三角積分 (ΔΣ) ADC。
THS4524 完全差分運算放大器可在 –55°C 至 125°C 的完全工業溫度范圍內運行。
特性
- 完全差分架構
- 帶寬:145MHz
- 轉換速率:490V/μs
- HD
2:10kHz 時為 -133dBc (1 VRMS,RL=1kΩ) - HD
3:10kHz 時為 -140dBc (1 VRMS,RL=1kΩ) - 輸入電壓噪聲:4.6nV/√Hz(f=100kHz)
- 總諧波失真 (THD)+N:1kHz 時為 -112dBc (0.00025%)
(22kHz BW,G=1,5 VPP) - 開環路增益:119dB
- NRI — 負電源軌輸入
- RRO — 軌到軌輸出
- 輸出共模控制(具有低偏移和漂移)
- 電源:
- 電壓:2.5V (±1.25V) 至 5.5V (±2.75V)
- 電流:1.14 mA/通道(ch)
- 省電功能:20μA(典型值)

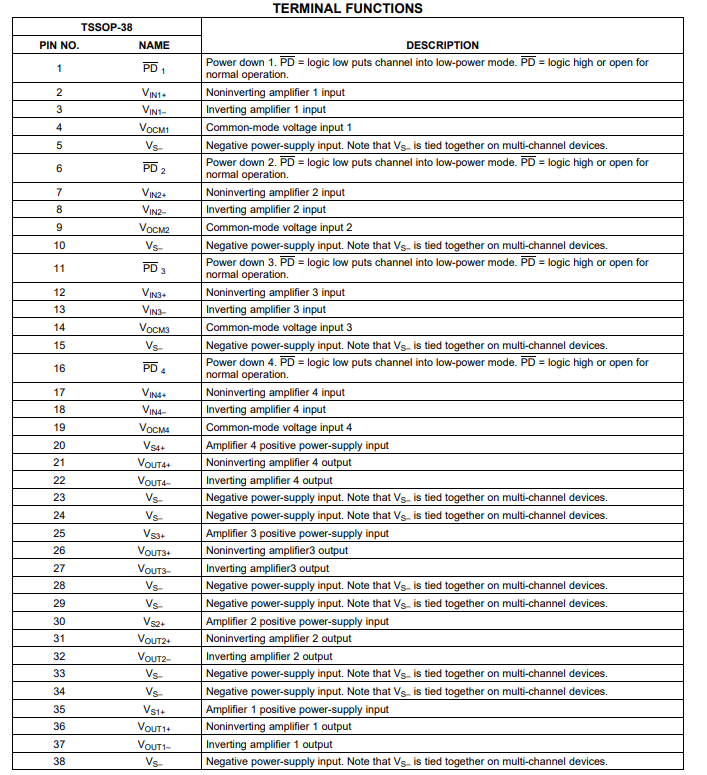

引腳功能和配置

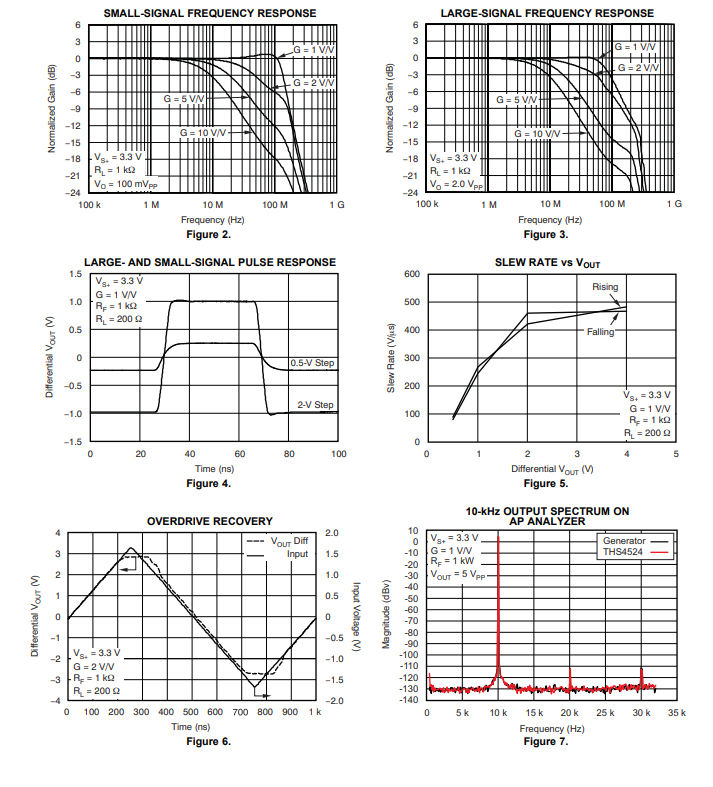

典型特性
應用范圍
- 低功耗逐次逼近 (SAR) 和三角積分 (ΔΣ) 模數轉換器 (ADC) 驅動器
- 低功耗差分驅動器
- 低功耗差分信號調節
- 低功耗、高性能差分音頻放大器
-
