TPS25984Bx 是一款采用小型封裝的高電流、可堆疊集成熱插拔保護 （eFuse） 器件。該器件使用極少的外部元件提供多種保護模式，是針對過載、短路和過大浪涌電流的可靠防御。

具有特定浪涌電流要求的應用可以使用單個外部電容器設置輸出轉換速率。輸出電流限制水平可由用戶根據系統需要設置。內部過流消隱定時器允許系統支持負載電流的瞬態峰值，而不會使 eFuse 跳閘。
*附件：tps25984b.pdf

多個 TPS25984Bx 器件可以并聯堆疊，以增加高功率系統的總電流容量。所有器件在啟動期間共享電流，以避免某些器件承受過大的壓力，從而導致并行鏈過早或部分關閉。

集成的快速準確感應模擬負載電流監控器有助于預測性維護和先進的動態平臺電源管理技術，如 Intel PSYS 和 PROCHOT?，以最大限度地提高系統吞吐量和電源利用率。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 輸入工作電壓范圍：4.5V 至 16V
  • 絕對最大值：20V DC，23.5V 瞬態
  • 可承受高達 –1V 輸出的負電壓
• 集成 FET，超低 RDSON：0.8mΩ（典型值）
• 額定 RMS 電流：55A;峰值電流：70A
• 支持并聯多個 eFuse 以支持更高的電流
  • 啟動期間的電流平衡
• 強大的過流保護
  • 可調過流閾值 （IOCP）：10A 至 80A，精度為 ±5%
  • 穩態運行期間的斷路器響應，帶有內部瞬態過流消隱定時器，以支持峰值電流
  • 啟動時可調有源電流限制 （ILIM）
• 強大的短路保護
  • 快速跳閘響應 （<200ns） 輸出短路事件
  • 可調 （2 × IOCP） 和固定閾值
  • 不受電源線瞬變的影響 — 不會發生令人討厭的跳閘
• 精確的模擬負載電流監控
  • 精度：±1.4%;帶寬：>500kHz
• 快速過壓保護（固定 18.4V 閾值）
• 用于浪涌電流保護的可調輸出轉換速率控制 （dVdt）
• 具有高電平有效使能輸入，具有可調欠壓鎖定 （UVLO）
• 過熱保護 （OTP）
  • FET SOA：10W√s
• 集成 FET 健康監測和報告
• 模擬芯片溫度監控器輸出 （TEMP）
• 專用故障指示引腳 （GOK/FLT）
• 電源正常指示引腳 （PG）
• 小尺寸：QFN-32,5mm × 5mm
• 100% 不含鉛

參數

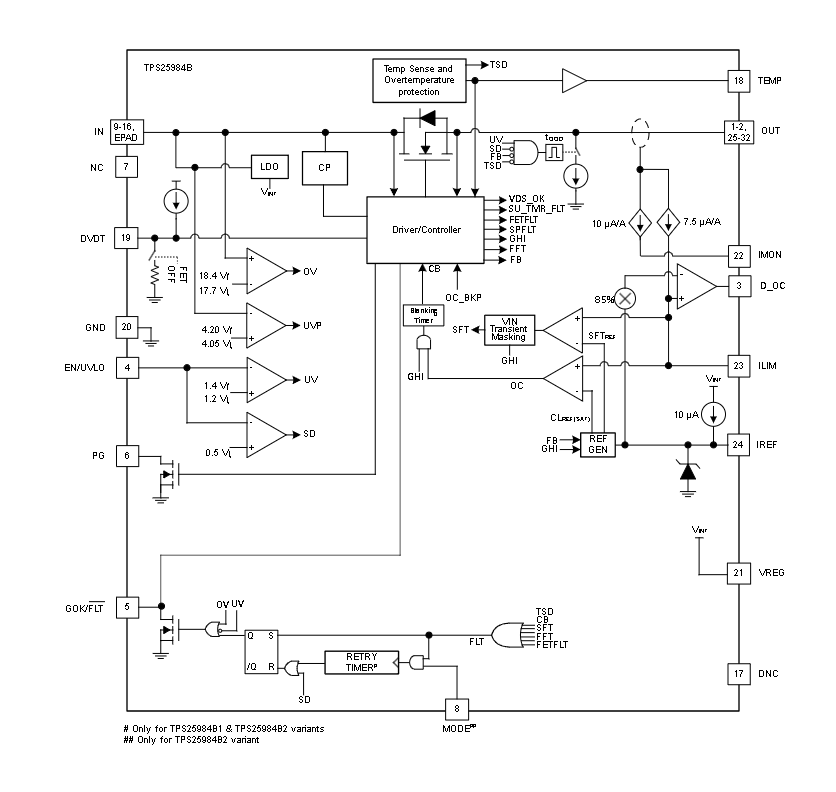

方框圖

1. 概述

TPS25984B是一款高電流、可堆疊的集成熱插拔保護（eFuse）設備，專為輸入電壓范圍為4.5V至16V的應用設計。該設備提供多種保護模式，包括過流保護、短路保護、過壓保護以及防浪涌電流保護，非常適合服務器、高性能計算、網絡接口卡等高要求應用。

2. 主要特性

• ?輸入電壓范圍?：4.5V至16V（絕對最大值為20V DC，瞬態可達23.5V）
• ? 超低RDS(ON) ?：典型值為0.8mΩ
• ?額定RMS電流?：55A，峰值電流可達70A
• ?可堆疊設計?：支持多個eFuse并聯以增加總電流容量
• ?精確的電流監測?：準確度±1.4%，帶寬>500kHz
• ?快速過壓保護?：固定閾值18.4V
• ?可調的輸出斜率控制?：用于防浪涌電流保護
• ?熱過載保護?：FET的SOA為10W√s
• ?小型封裝?：QFN-32，5mm × 5mm

3. 保護功能

• ?過流保護?：包括可調的過流閾值（10A至80A）和電路斷路器響應。
• ?短路保護?：快速跳閘響應（<200ns）至輸出短路事件，具有可調（2×IOCP）和固定閾值。
• ?過壓保護?：固定閾值18.4V，防止輸入電壓過高。
• ?防浪涌電流?：通過調整dV/dt控制輸出上升斜率。
• ?熱保護?：內置熱關斷功能，防止FET過熱。

4. 應用

• ?輸入熱插拔和熱插拔?
• ?服務器和高性能計算?
• ?網絡接口卡?
• ?圖形和硬件加速器卡?
• ?數據中心交換機和路由器?
• ?風扇托盤?

5. 典型應用

文檔中提供了一個典型應用示例，展示了如何在數據中心服務器中使用TPS25984B來保護12V、3.3kW的電源路徑。該示例詳細描述了電路設計、組件選擇以及布局考慮。

6. 封裝與訂購信息

TPS25984B提供多種封裝選項，包括QFN-32封裝。用戶可以根據需要選擇具有不同故障響應特性的型號，如TPS25984B0（鎖存關閉）、TPS25984B1（自動重試）、TPS25984B2（基于MODE引腳的可配置）和TPS25984B3（鎖存關閉，具有較長的過流空白時間）。
