LMH6881 具有增益控制的、2.4GHz、可編程差動放大器技術手冊

科技觀察員 ? 2025-05-06 11:44 ? 次閱讀

LMH6881 是一款高速、高性能、可編程差分放大器。 該器件具有 2.4GHz 的帶寬和 44dBm OIP3 的高線性度,適合各類信號調節應用。

數據手冊:*附件:LMH6881 具有增益控制的、2.4GHz、可編程差動放大器技術手冊.pdf

LMH6881 可編程差分放大器完美結合了全差分放大器和可變增益放大器的優點。 此器件無需外部電阻即可在整個增益范圍內提供優異的抗噪聲和失真性能,因此只需使用一個器件和一種設計就能滿足需要不同增益設置的多種應用的要求。

LMH6881 是一款易于使用的放大器,既可以替代全差分、固定增益放大器,也可以替代可變增益放大器。 LMH6881 無需任何外部增益設置元件,并且支持在 6dB 到 26dB 范圍內進行增益設置(增益步長為 0.25dB,小而精確)。 LMH6881 的輸入阻抗為 100Ω,可輕松驅動混頻器或濾波器等各類源。 LMH6881 還支持 50Ω 單端信號源,并且支持直流和交流耦合應用。

憑借并行增益控制,可將 LMH6881 以固定增益進行焊接,因此無需任何控制電路。 如果需要進行動態增益控制,則可以通過 串行外設接口 (SPI) 串行命令或并行引腳來更改 LMH6881。

LMH6881 由德州儀器 (TI) 的 CBiCMOS8 專有硅鍺互補工藝制成,并且采用節省空間的散熱增強型 24 引腳超薄型四方扁平無引線 (WQFN) 封裝。 此放大器還提供了雙路封裝型號 LMH6882。

特性

  • 小信號帶寬:2400MHz
  • 100MHz 時的 OIP3:44dBm
  • 100MHz 時的 HD3:-100dBc
  • 噪聲系數:9.7dB
  • 電壓增益范圍:6dB 至 26dB
  • 電壓增益步長:0.25dB
  • 輸入阻抗:100?
  • 并行和串行增益控制
  • 斷電功能

引腳功能和配置

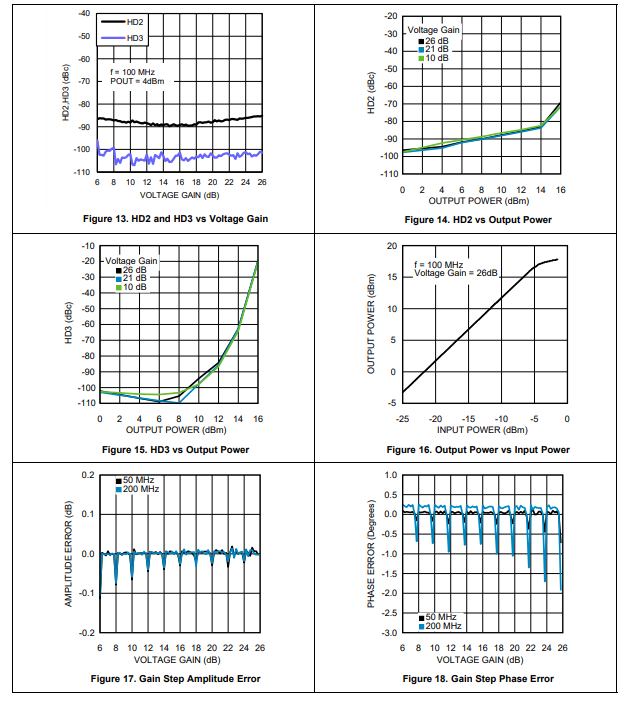

典型特性

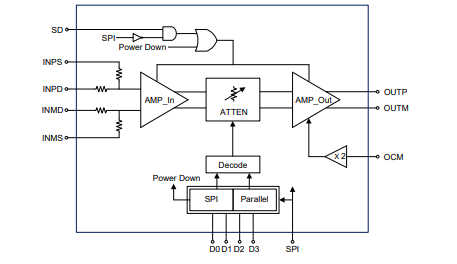

功能方框圖

應用
