OPA2314 是一款雙通道運算放大器并且代表了新一代低功耗、通用 CMOS 放大器。 軌到軌輸入和輸出擺幅，低靜態電流（在VS時為 5.0V 時的典型值為 150μA）與 3MHz 的寬帶寬和極低噪聲（1kHz 時為 14nV/√Hz）組合在一起使得這個系列對于要求在成本和性能間達到很好平衡的多種電池供電類應用具有很大的吸引力。 低輸入偏置電流支持帶有兆歐級源阻抗的應用。

數據手冊：*附件：OPA2314-EP 增強型產品雙路、5.5V、3MHz、RRIO運算放大器技術手冊.pdf

OPA2314 器件的穩健耐用設計方便了電路設計人員的使用：負載電容高達 300pF 時單位增益穩定、一個集成的 RF/EMI 抑制濾波器、在過驅情況下無相位反轉、以及高靜電放電 (ESD) 保護（4kV 人體模型 (HBM)）。

這個器件針對低至 +1.8V (±0.9V) 和最高 +5.5V (±2.75V) 的低壓運行進行了優化，并且其額定運行溫度范圍為 -40°C 至 +150°C 的完全擴展溫度范圍。

OPA2314（雙通道）采用四方扁平無引線 （DFN)-8 封裝。

特性

• 低 I Q ：150μA/ch（最大值）
• 寬電源電壓：1.8V 至 5.5V
• 低噪聲： 1kHz 下為 14nV/√Hz
• 增益帶寬：3MHz
• 低輸入偏置電流：0.2pA
• 低偏移電壓：0.5mV
• 單位增益穩定
• 內部射頻 (RF) / 電磁干擾 (EMI) 濾波器

引腳功能和配置

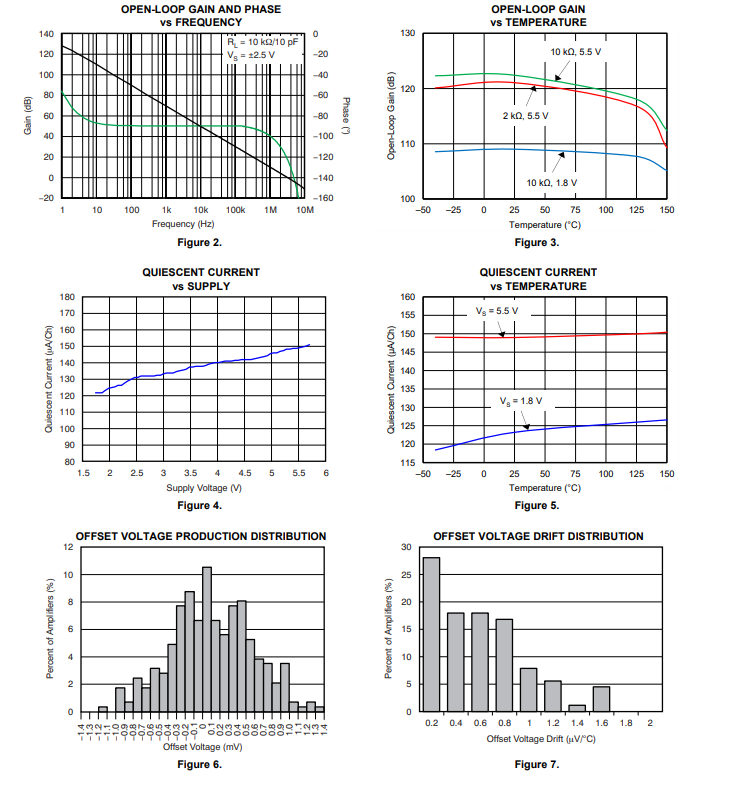

典型特性

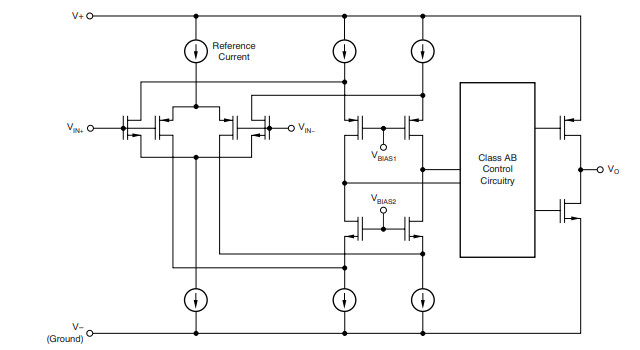

功能方框圖

應用范圍
? 電池供電儀器：
– 消費類應用、工業應用、醫療應用
– 筆記本電腦、便攜式媒體播放器
? 光電二極管放大器
? 有源濾波器
? 遠程感測
? 無線儀表
? 手持測試設備
